خزان مبطن بالزجاج، نموذج K

يتميز الخزان المبطن بالزجاج نوع K، أو صهريج التخزين، أو حوض التخزين باعتباره أحد معدات التخزين بتصميم مفتوح، وهو ما يعني بأن شد الهيكل والغطاء مع بعضهما لديه يكون باستخدام مشابك وحشوات، وبأنه يمكن فصلهما عن بعضهما. ويضمن هذا التصميم سهولة الصيانة وسلاسة استبدال قطع الغيار. وبفضل معالجة خاصة، فهذا الخزان يأتي بحجم صغير نسبيا. وفضلا عن كل هذا، فهو يأتي بمقاومة ممتازة للصدإ، وبهيكل موثوق، وبتبطين مستقر وأمد حياة طويل.

صور المنتج

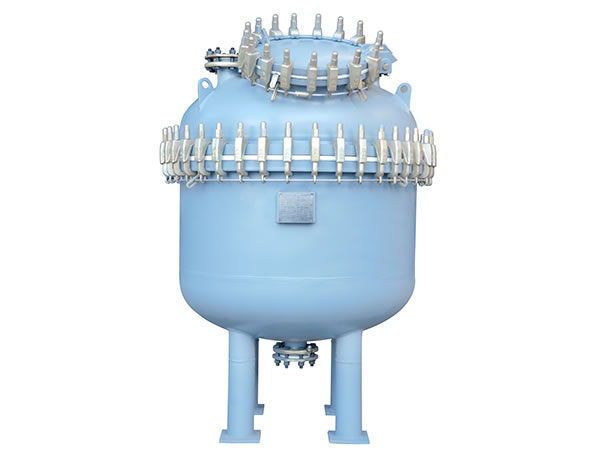

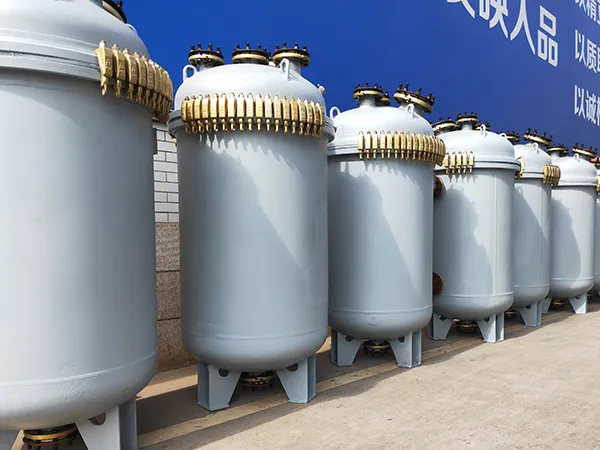

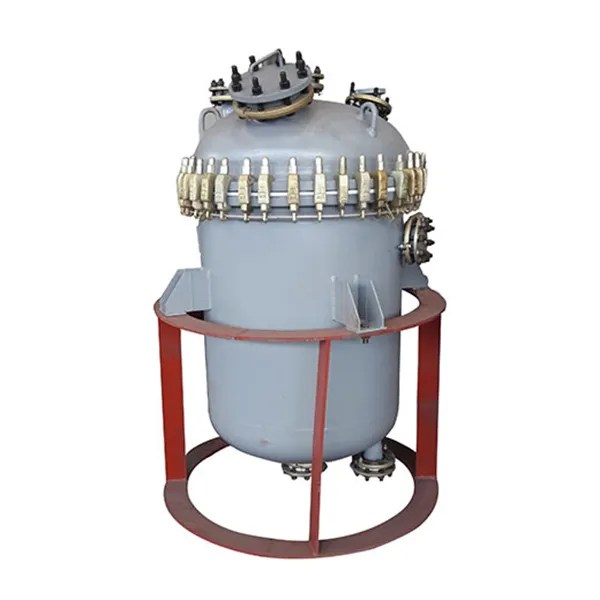

  • خزان مبطن بالزجاج، نموذج K

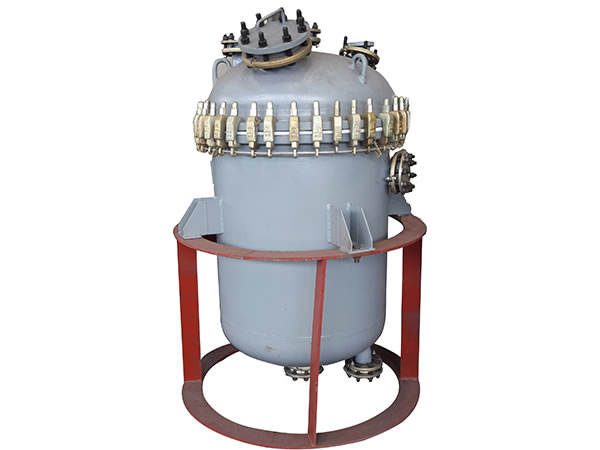

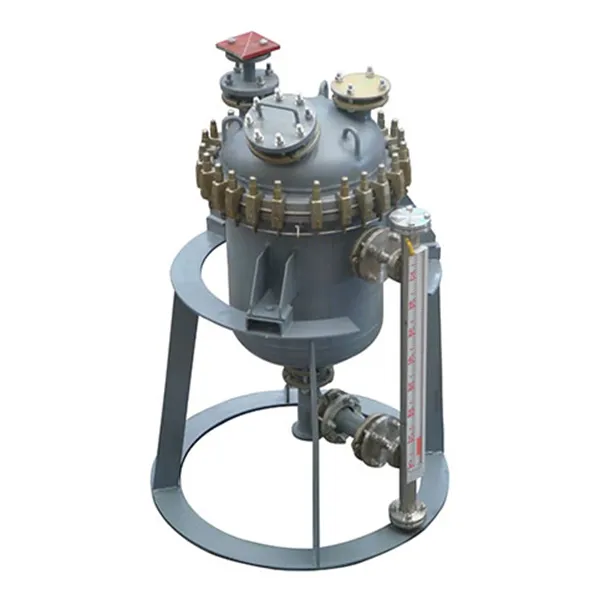

  • خزان مبطن بالزجاج، نموذج K بعروة

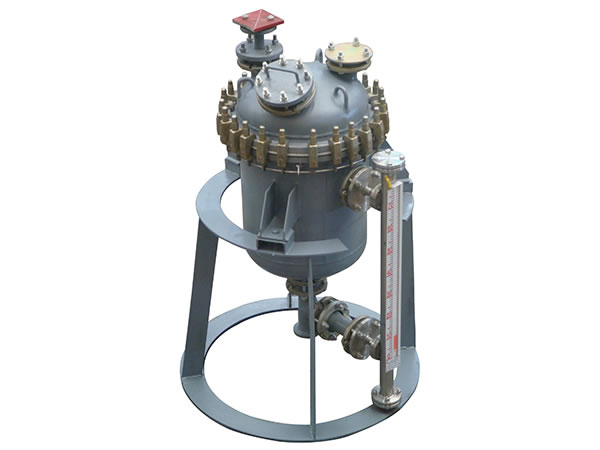

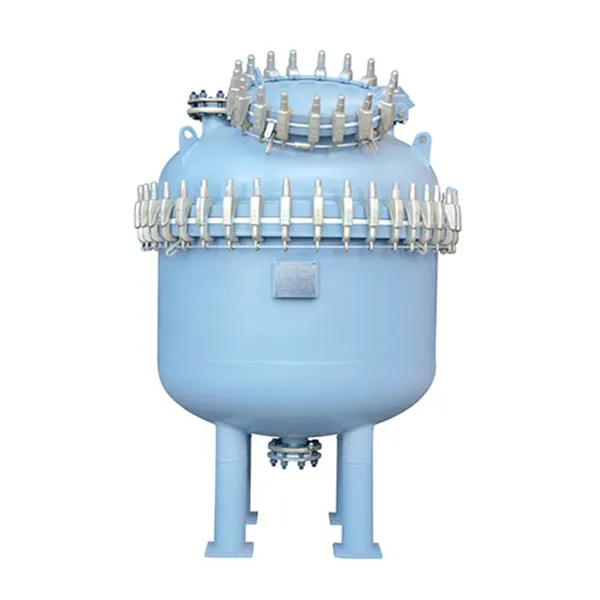

  • خزان مبطن بالزجاج، نموذج K من الحجم الصغير

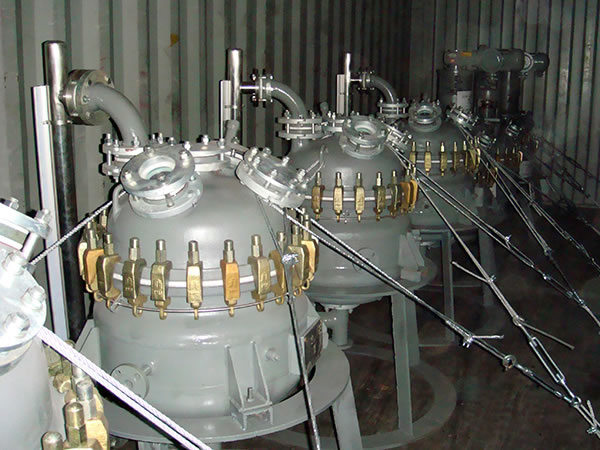

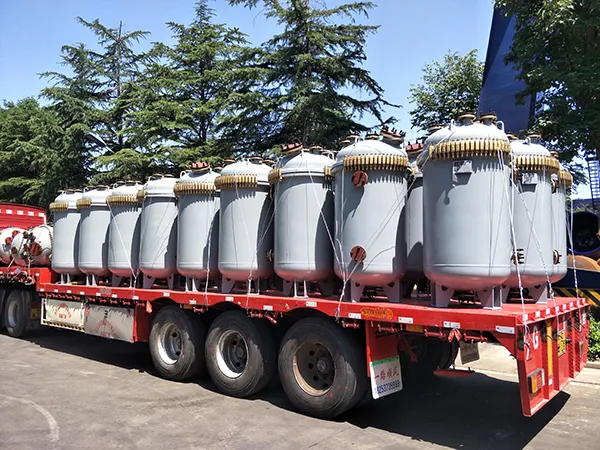

  • منتجات منقولة عبر حاوية

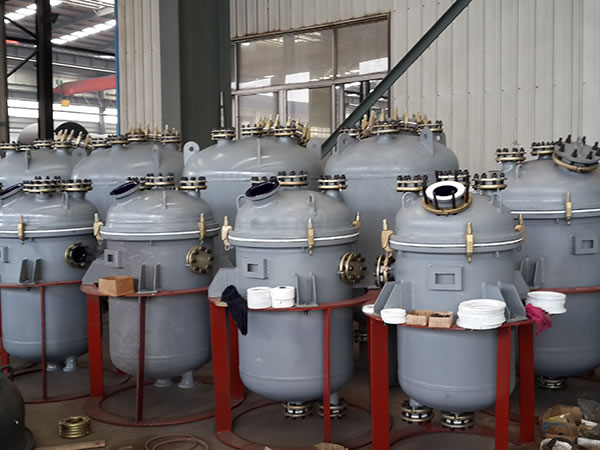

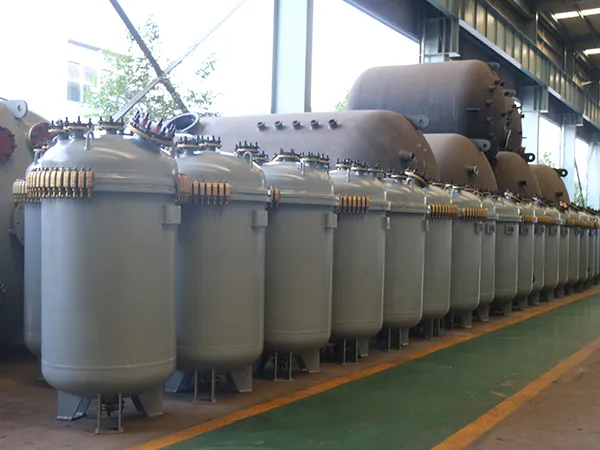

  • مواصفات متنوعة متاحة
شكل الاستفسار

ووفقا لاختلاف السعات، يتم تقسيم الخزان المبطن بالزجاج المفتوح هذا إلى نماذج مختلفة من ضمنها K50L، وK100L، وK200L، وK300L، وK500L، وK1000L، وK1500L، و K2000Lوغيرها. وبالإضافة إلى هذا الخزان المعياري، فإنه يمكننا أن نقدم لكم خزانات وفقا لطلباتكم الخاصة.

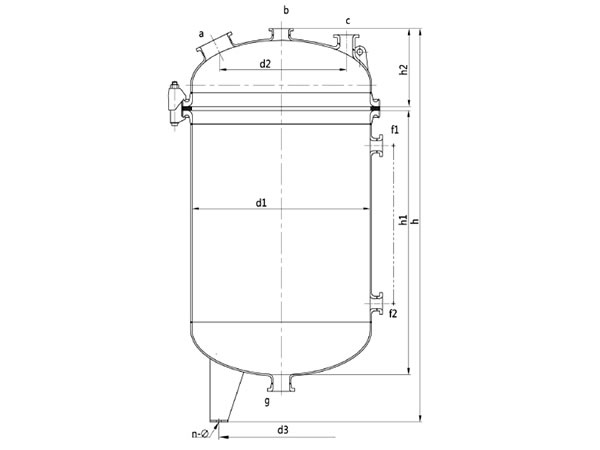

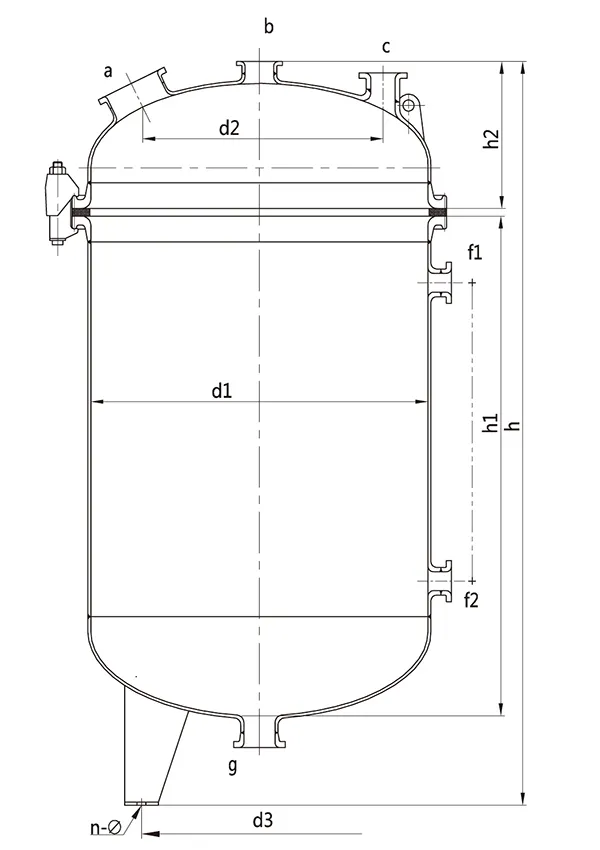

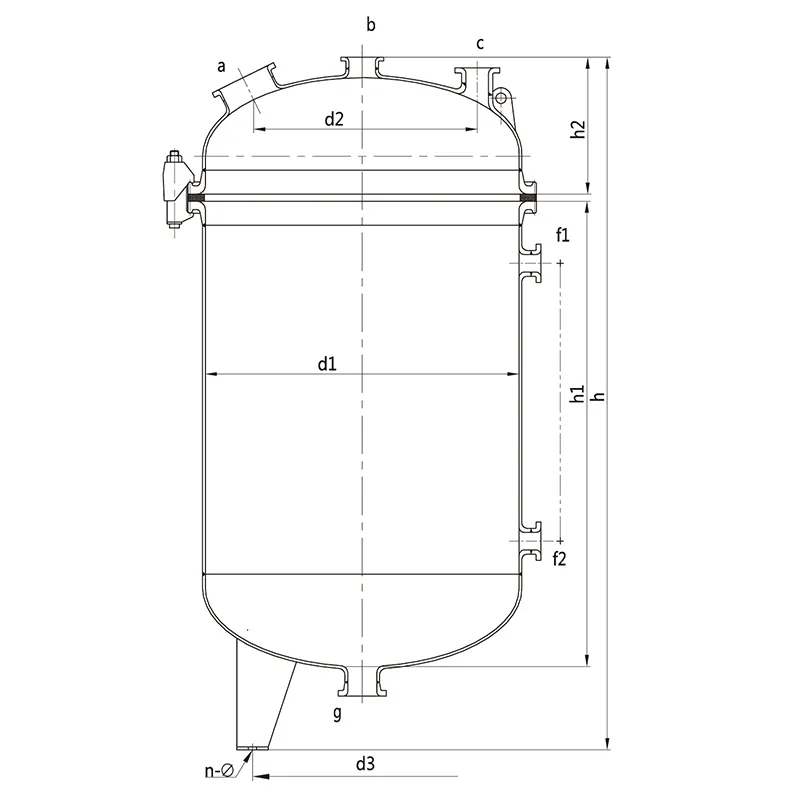

رسم التصميم
البرامترات التقنية
الوعاء الداخلي
الضغط
( MPa ) 		ATM
درجة الحرارة
( ℃ ) 		-19 ℃ /150℃
الرمز الاستخدام
a فتحة اليد فتحة رئيسية
b المدخل
c, d, e Spare
f1, f2 فتحة مقياس المستوى
g المخرج

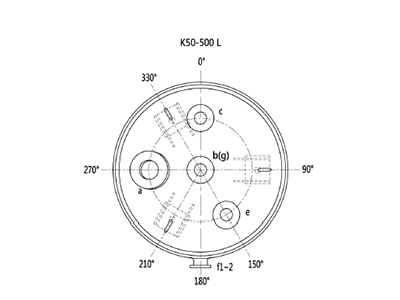

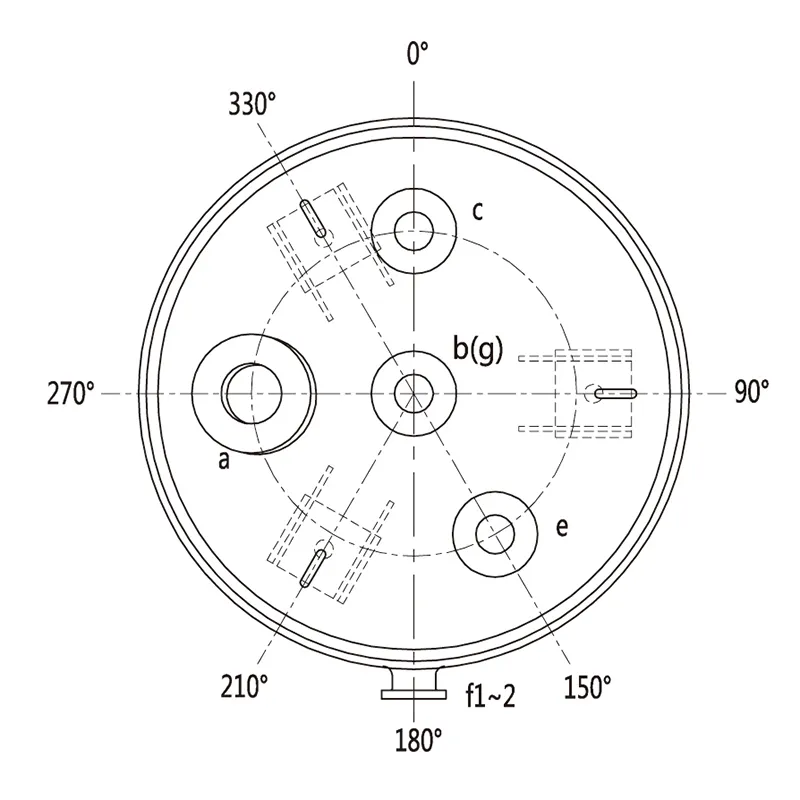

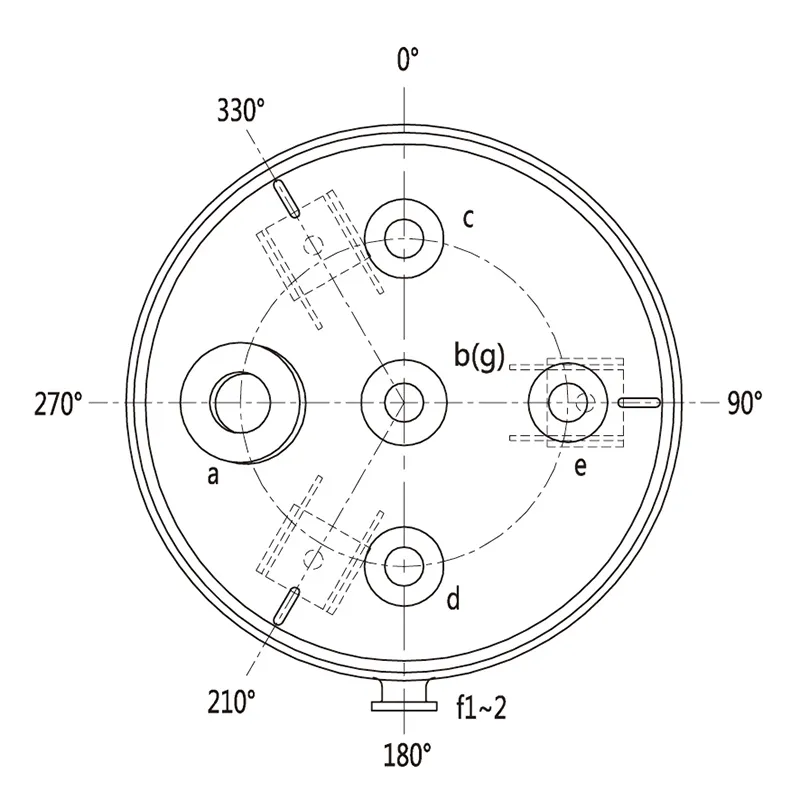

  • تصميم فتحة السكب K50-K500L

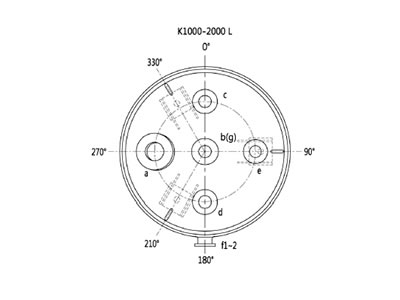

  • تصميم فتحة السكب K1000-K2000L
الوحدة: ملمتر
المواصفات K50L K100L K200L K300L K500L K1000L K1500L K2000L
السعة الإسمية (لتر) 50 100 200 300 500 1000 1500 2000
السعة الإجمالية (لتر) 80 155 294 447 740 1480 2020 2800
السعة المحسوبة (ملاحظة 1) (لتر) 61 121 237 362 620 1270 1670 2370
الوزن المرجعي (كلغ) 95 160 210 285 395 716 970 1266
الأبعاد الأساسية d1 400 500 600 700 800 1000 1200 1300
d2 320 350 420 420 480 600 720 780
d3 280 350 420 490 560 700 700 910
h1 520 660 890 1000 1310 1695 1580 1895
h2 249 274 309 334 390 439 490 514
h 1150 1095 1340 1750 1885 2310 2240 2670
n-Φ 3-Φ15 3-Φ20 3-Φ20 3-Φ25 3-Φ25 3-Φ25 3-Φ25 3-Φ25
فتحة سكب DN a 80 100 125 125 150 150 200 300×400
b 65 65 65 80 80 80 100 100
c 65 65 65 65 80 80 80 80
d / / / / / 80 80 80
e 65 65 65 65 65 80 80 80
f1 / 65 65 65 65 65 65 65
f2 / 65 65 65 65 65 65 65
g 65 65 65 80 80 80 100 100
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
