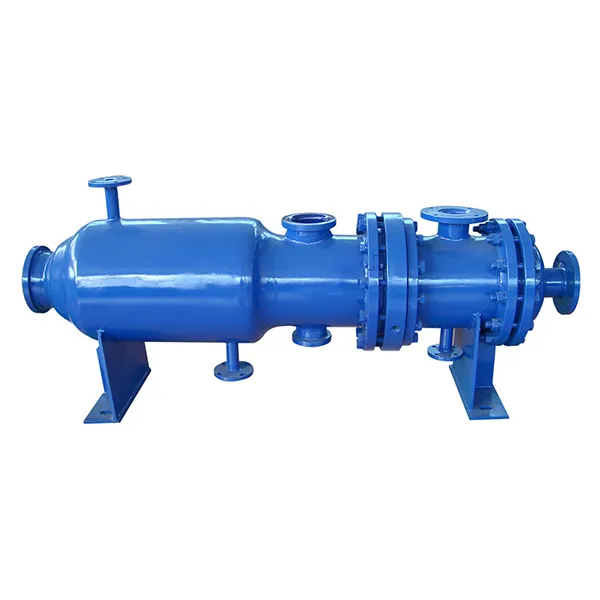

مبادل حراري أنبوبي وغلافي مبطن بالزجاج
Glass-Lined Shell and Tube Heat Exchanger
مبادل حراري أنبوبي وغلافي مبطن بالزجاج
Glass-Lined Shell and Tube Heat Exchanger
يتميز المبادل الحراري من نوع الغلاف والأنابيب المبطن بالزجاج الذي طورته Taiji حديثًا بكفاءة عالية في نقل الحرارة، وتصميم مدمج، ومجالات تطبيق واسعة. وهو مناسب لعمليات تسخين وتبريد الأوساط الكيميائية المسببة للتآكل
الميزات
- تم تصميم المبادل الحراري الغلافي والأنبوبي المبطن بالزجاج لنقل جزء من الحرارة من المائع الساخن إلى المائع البارد. ويتميز المبادل الحراري المبطن بالزجاج بسرعة عالية في انتقال الحرارة، حيث تصل سرعة نقل الحرارة إلى حوالي 30% أعلى من المبادلات الحرارية العادية
- يُستخدم على نطاق واسع في الصناعات الكيميائية كـ سخان، ومبرّد، ومكثّف، ومبخر، وغلاية إعادة الغليان.
- يُعد المبادل الحراري الغلافي والأنبوبي من Taiji مناسبًا لتبخير وتسخين وتكثيف وتبريد المواد المسببة للتآكل. ويتميز بكفاءة عالية في نقل الحرارة، وحجم مدمج، ومجالات تطبيق واسعة
- وفقًا لمتطلبات العملاء، يمكن تغطية المبادل الحراري المبطن بالزجاج بطبقة من الفولاذ المقاوم للصدأ
المواصفات الفنية
| جهة الغلاف | جهة الأنابيب | الغلاف الحراري | |
| ضغط التصميم (MPa) | -0.1/0.4 | -0.1/0.4 | -0.1/0.4 |
| درجة حرارة التصميم (℃) | -19/200 | -19/200 | -19/200 |
| المواصفات | طول أنابيب التبادل الحراري (مم) | عدد انابيب التبادل الحراري | مساحة التبادل الحراري للأنابيب (م²) | مساحة التبادل الحراري للغلاف الحراري (م²) | إجمالي مساحة التبادل الحراري (م²) | الطول الكلي (مم) |
| 900 | 7 | 0.75 | 0.48 | 1.23 | -1650 | |
| 900 | 13 | 1.4 | 0.6 | 2.0 | -1660 | |
| 900 | 19 | 2.04 | 0.61 | 2.65 | -1700 | |
| 1100 | 19 | 2.5 | 0.82 | 3.32 | -1900 | |
| 1100 | 31 | 4.07 | 1.16 | 5.23 | -2125 | |
| 1300 | 31 | 4.81 | 1.42 | 6.23 | -2325 | |
| 1100 | 42 | 5.52 | 1.32 | 6.84 | -2140 | |
| 1300 | 42 | 6.52 | 1.61 | 8.13 | -2340 | |
| 1300 | 55 | 8.54 | 1.64 | 10.18 | -2360 | |
| 2000 | 55 | 13.13 | 2.77 | 15.9 | -3060 | |
| 2000 | 73 | 17.42 | 3.44 | 20.86 | -3170 | |
| 2000 | 109 | 25.94 | 4.16 | 30.1 | -3245 | |
| 2000 | 151 | 35.93 | 4.79 | 40.72 | -3270 |
التطبيقات والاستخدامات
الاستخدام في غلايات اعادة الغليان
الاستخدام في المفاعلات
