مبخر الطبقة الرقيقة الممسوحة المبطن بالزجاج
Glass-Lined Wiped Film Evaporator
مبخر الطبقة الرقيقة الممسوحة المبطن بالزجاج
Glass-Lined Wiped Film Evaporator

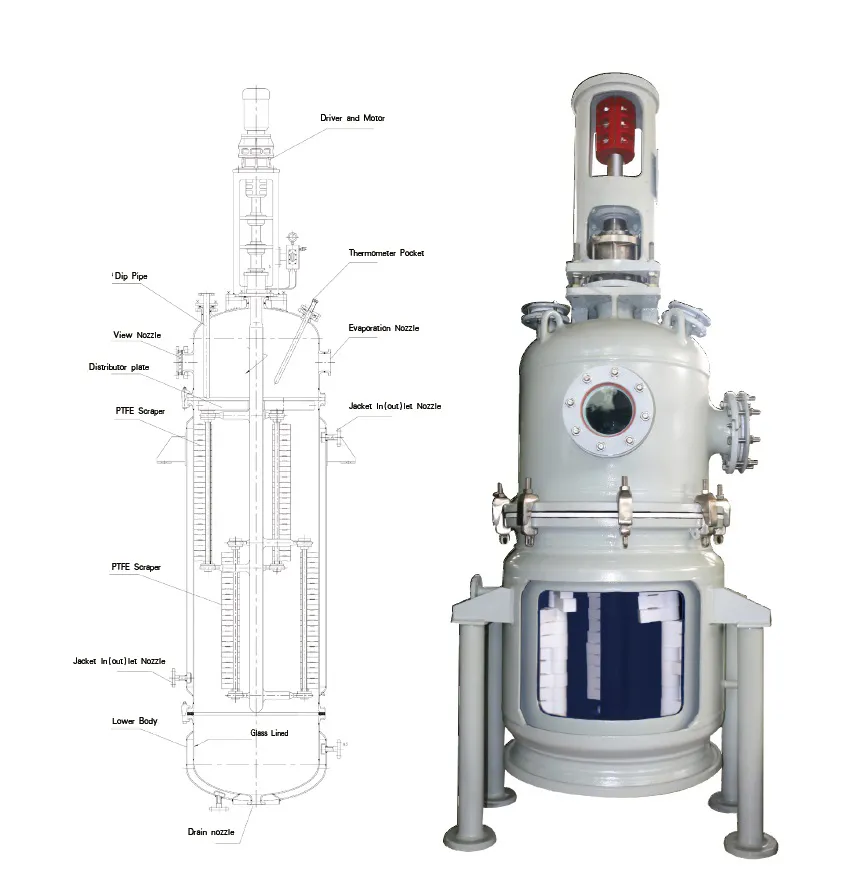

يُعد المبخر ذو البطانة الزجاجية الرقيقة نوعًا جديدًا من معدات التبخير ذات الغشاء الرقيق عالية الكفاءة ويتميز بمقاومة التآكل، بضغط منخفض جدًا داخل النظام، ودرجة الغليان المنخفضة، والإنتاجية العالية، ويُستخدم على نطاق واسع في معالجة المواد الحساسة للحرارة مثل المواد الكيميائية، والأدوية، والمبيدات الحشرية، ومياه الصرف الصحي، ومعالجة الأحماض الستهلكة (العادمة)
صُمم المبخر ذو البطانة الرقيقة والمبطّن بالزجاج للتعامل مع المركبات شديدة التآكل أو عالية اللزوجة أو الحساسة للحرارة، وقد صُنّع وفقًا لأعلى معايير الأداء، مع استخدام مواد غير معدنية، مثل التبطين الزجاجي وPTFE بولي تترافلوروإيثيلين، في جميع الأجزاء الملامسة للمواد
ويُعد المبخر مثاليًا لمعالجة الأوساط المسببة للتآكل، والمواد عالية اللزوجة، والمواد الحساسة للحرارة، والسوائل ذات درجات الغليان المرتفعة، مما يضمن أداءً موثوقًا وعمرًا تشغيليًا طويلًا حتى في التطبيقات التي تتطلب ظروف تشغيل قاسية
| المواصفات | مساحة التبخير (م²) | القطرالداخلي لوعاء التبخير (مم) | طول وعاء التبخير (مم) | القطر الاسمي لفوهة التبخير (مم) | سرعة الدوران المرجعية (دورة/دقيقة) | قدرة المحرك كيلو واط | الارتفاع الكلي المرجعي (مم) |
| 1 | 600 | 780 | 150 | 125 | 2.2 | -3450 | |
| 2 | 600 | 1350 | 150 | 125 | 2.2 | -4020 | |
| 3 | 600 | 1850 | 150 | 95 | 4 | -4600 | |
| 4 | 800 | 1830 | 150 | 95 | 4 | -4700 | |
| 5 | 900 | 2010 | 150 | 95 | 5.5 | -5040 | |
| 6 | 900 | 2370 | 150 | 95 | 5.5 | -5400 | |
| 7 | 1000 | 2460 | 150 | 95 | 7.5 | -5520 | |
| 8 | 1000 | 2750 | 150 | 95 | 7.5 | -5810 | |
| 9 | 1200 | 2600 | 200 | 85 | 11 | -6000 | |
| 10 | 1200 | 2900 | 200 | 85 | 11 | -6300 |
- ضغط التصميم داخل وعاء التبخير: -0.1 / 0.25 ميجا باسكال
- درجة حرارة التصميم داخل وعاء التبخير: 200℃
- ضغط التصميم في الغلاف (الجاكيت): 0.6 ميجا باسكال
- درجة حرارة التصميم في الغلاف (الجاكيت): 200℃
- معامل انتقال حراري مرتفع وكثافة تبخير عالية: يتميز المبخر بمعامل انتقال حراري كلي مستقر، نتيجة الانخفاض الكبير في المقاومة الحرارية الناتجة عن تدفق المواد بشكل مضطرب داخل المبخر كما أن خفض درجة غليان المادة يزيد فرق درجة الحرارة بين المادة ووسط التسخين، مما يؤدي إلى تحسين انتقال الحرارة وزيادة كفاءة التبخير
- التبخير بدرجات حرارة منخفضة: يتيح التشغيل تحت مستوى عالٍ من التفريغ خفض درجة غليان المواد المعالجة، مما يسمح بتبخير المركبات الحساسة للحرارة عند درجات حرارة منخفضة، ويقلل من احتمالية تعرضها للتحلل أو التلف الحراري
- زمن مكوث قصير للمادة داخل المبخر: يضمن قِصر زمن بقاء المادة داخل المبخر الحفاظ على جودة المنتج، من خلال منع التحلل الحراري، والبلمرة، والتدهور الناتج عن التعرض الطويل للحرارة
- تعدد الاستخدامات وسهولة التشغيل: مناسب للتعامل مع معظم الأوساط الكيميائية (باستثناء حمض الهيدروفلوريك، والفوسجين، وحمض الفوسفوريك المركز بتركيز أعلى من 30% ودرجة حرارة تتجاوز 150℃، والقلويات القوية ذات الرقم الهيدروجيني pH > 12 ودرجة حرارة تشغيل تتجاوز 100℃)، مع استثناء المواد المحتوية على أيونات الفلوريد. كما يتميز بسهولة الصيانة، واستقرار ظروف التشغيل، ومرونة الاستخدام
تُستخدم المبخرات ذات الغشاء الرقيق المبطّنة بالزجاج على نطاق واسع في العديد من القطاعات، والتي تشمل
- الصناعات الكيميائية: معالجة المواد شديدة اللزوجة والمواد الكاوية
- الصناعات الدوائية: معالجة المواد عالية النقاوة والحساسة للحرارة
- الأغذية والمشروبات: تركيز المنتجات الغذائية وتنقيتها
