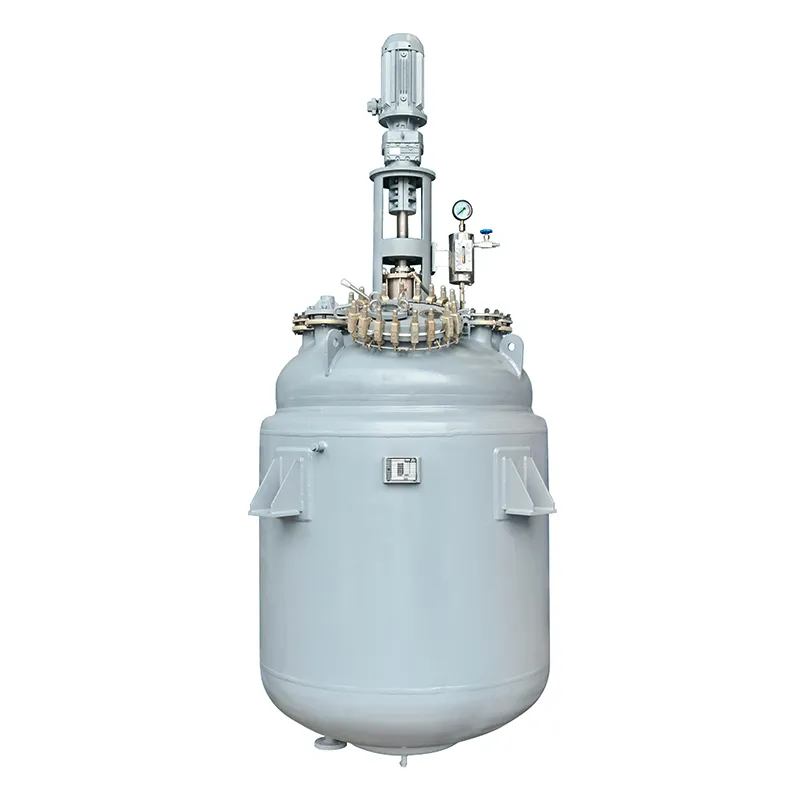

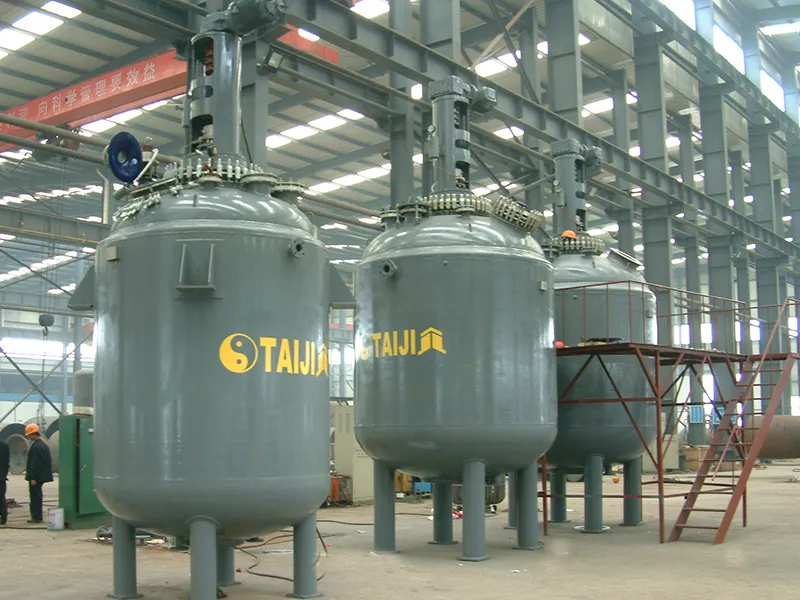

مفاعل مبطن بالزجاج، نموذج F

إن المفاعل المبطن بالزجاج، نموذج F، أو المفاعل الكيماوي، أو المفاعل، أو جهاز التفاعل الكيماوي عبارة عن مفاعل يتم تصميمه من قبل المهندسين الكيماويين من أجل بلوغ أقصى درجات من التحكم في عمليات التفاعلات الكيماوية والزيادة في القيمة الحالية لتفاعل معين. ويمكن بسط مميزاته الأساسية كما يلي:

يتميز المفاعل المبطن بالزجاج بما يلي من المميزات:
1. يأتي المفاعل المبطن بالزجاج هذا مصمما في قطعة واحدة بحيث لا يمكن أن ينفصل هيكله عن غطائه. وبسبب ذلك، يجب أن يتم تصميم الفتحة في رأس المفاعل لتمكين العمال من الولوج بسهولة إلى داخل المفاعل من أجل القيام بعمليات الصيانة واستبدال الأجزاء.
2. إنه عبارة عن مفاعل بسعة كبيرة، وهو ملائم لبيئات وفضاءات الإنتاج الكبيرة.
3. وعلى غرار المفاعل نموذج K ، يتم تصنيع المفاعل نموذج F هذا باستخدام المينا TJ09 مع الاستعانة بأكثر الطرق تطورا للمعالجة بالمينا. إن هذه الطرق والوسائل المستخدمة في المعالجة تسمح لتبطين الزجاج بأن يكون مقاوما للتأكل، ومقاوما للصدمات ولتقلبات درجات الحرارة وللانكسار.
4.إننا أيضا قادرون على تصميم وإنتاج مفاعلات مبطنة غير معيارية حسب الطلبات الخاصة للزبائن.
5. إن هذا المفاعل الكيماوي يأتي في مواصفات متكاملة من ضمنها F1500L، وF2000L، وF3000L، وF4000L، وF5000L، وF6300L، وF8000L، وF10000L، وF12500L، وF16000L، وF20000L، وF30000L، و F50000Lوغيرها.

  • اختبار البرامترات
  • فحص المنتجات النهائية

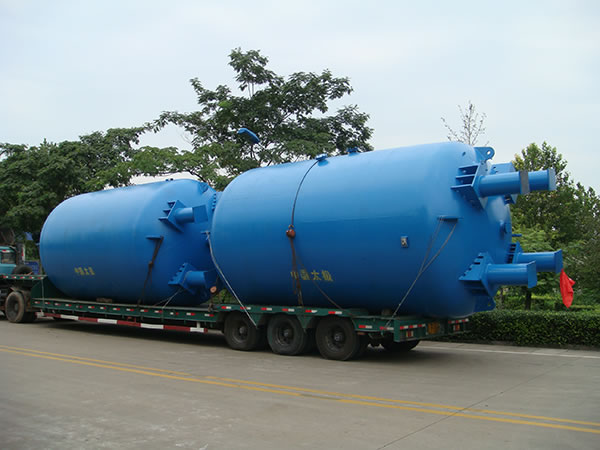

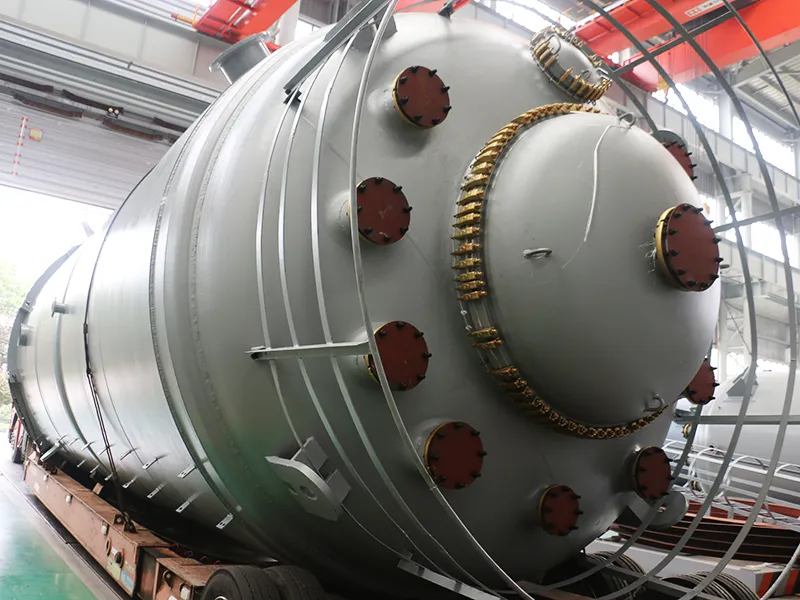

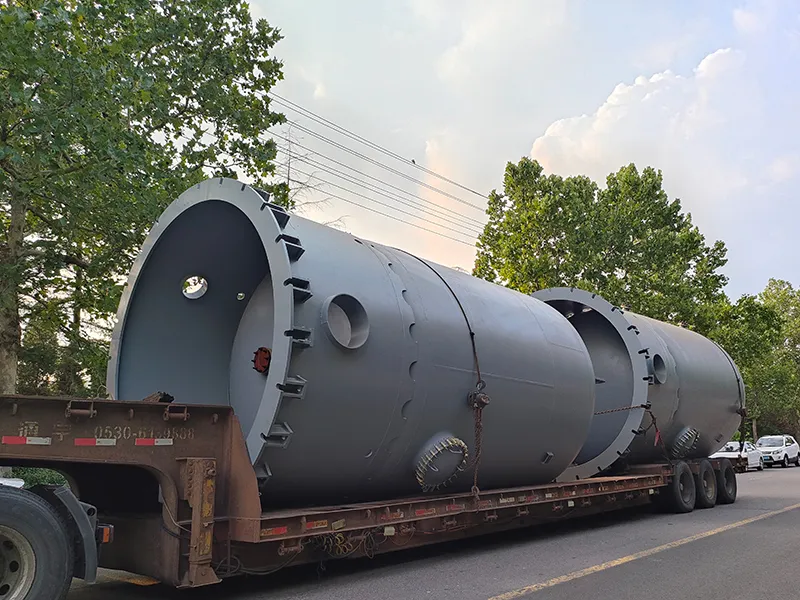

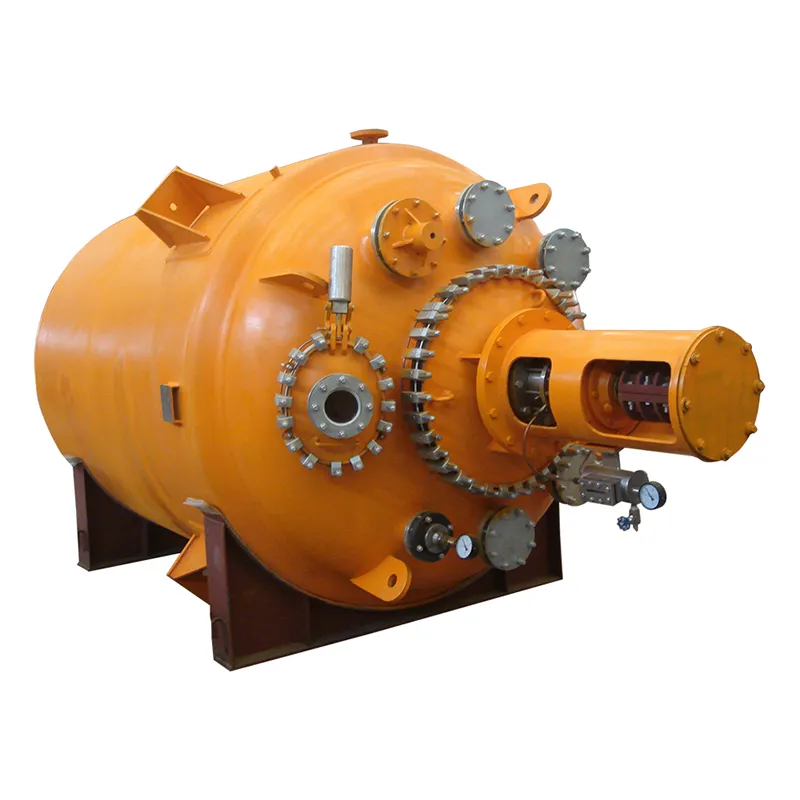

  • النقل
  • النقل
البرامترات التقنية

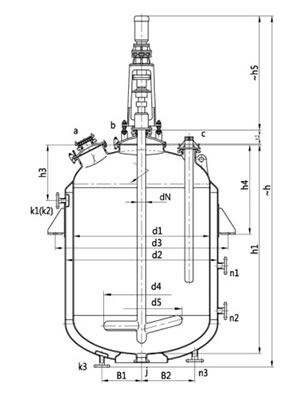

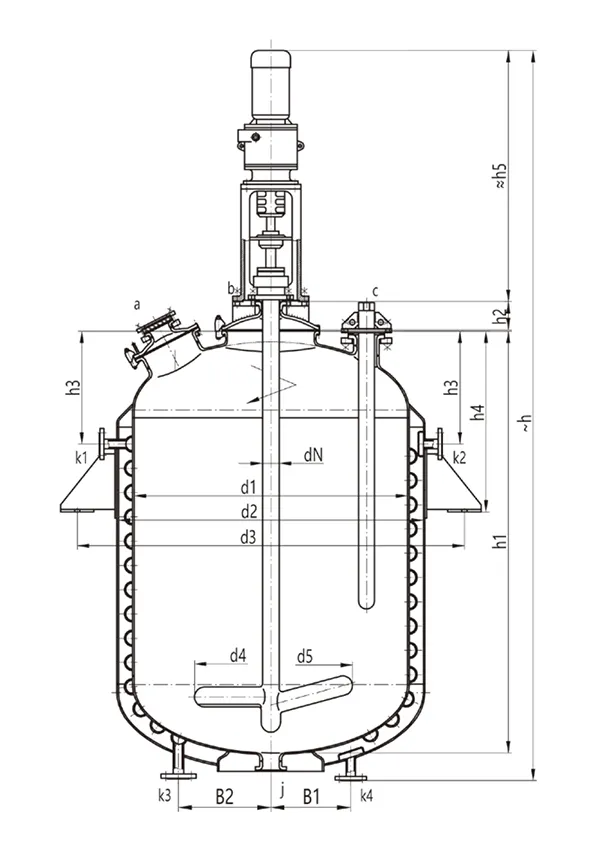

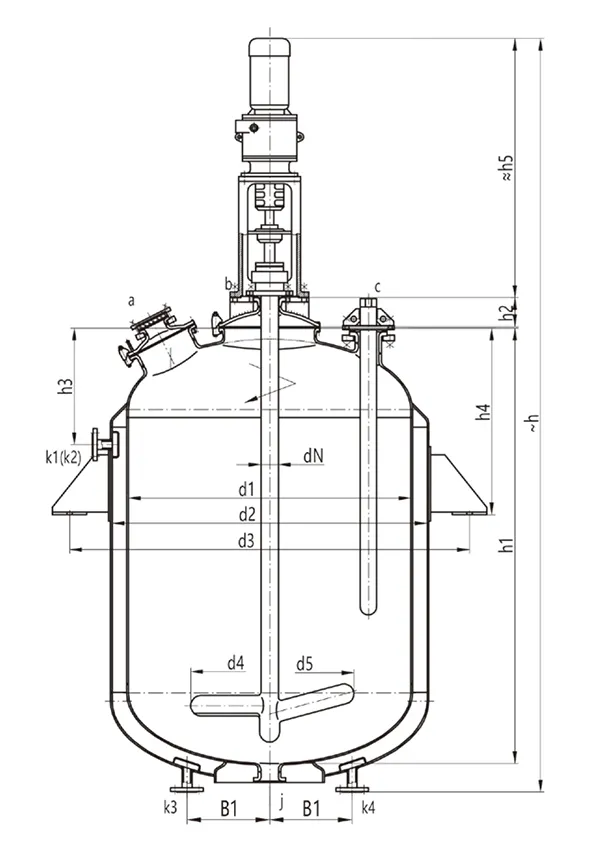

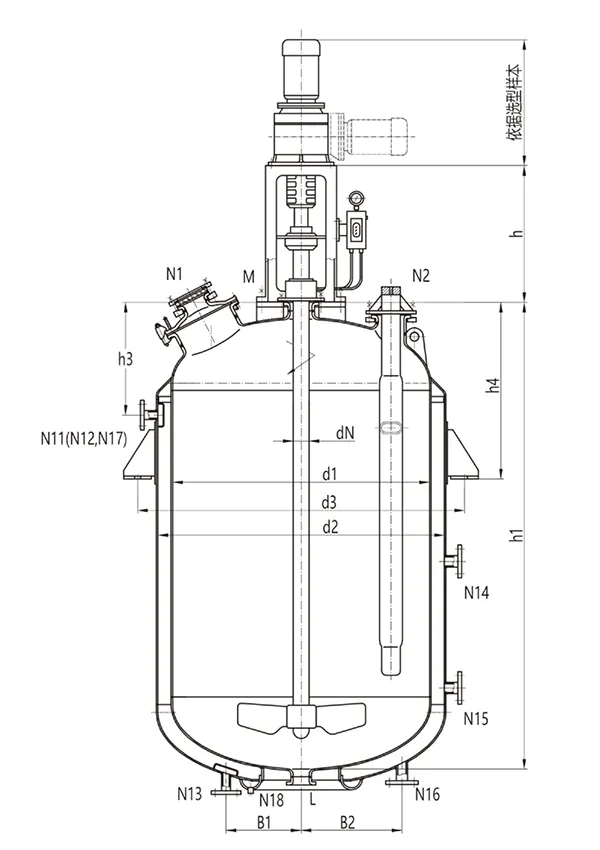

رسم المفاعل المبطن بالزجاج F1500L-F6300L
الوعاء الداخلي القميص
الضغط
(MPa)
0.4/0.6/1.0 0.6/1.0
درجة الحرارة
( ℃ )
-19 ℃ /200℃ -19 ℃ /200℃
الرمز الاستخدام
a الفتحة
b فتحة المحراك
c الثيرموويل Thermowell
d, f, g, h Spare
e زجاج الرؤية
j الفتحة الوسطى
k1, k2, k3 مدخل مخرج
n1, n2, n3 فتحة الرشاش
m ثقب تنفيس

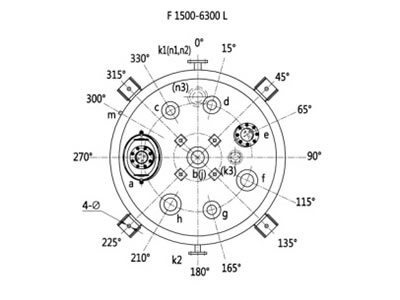

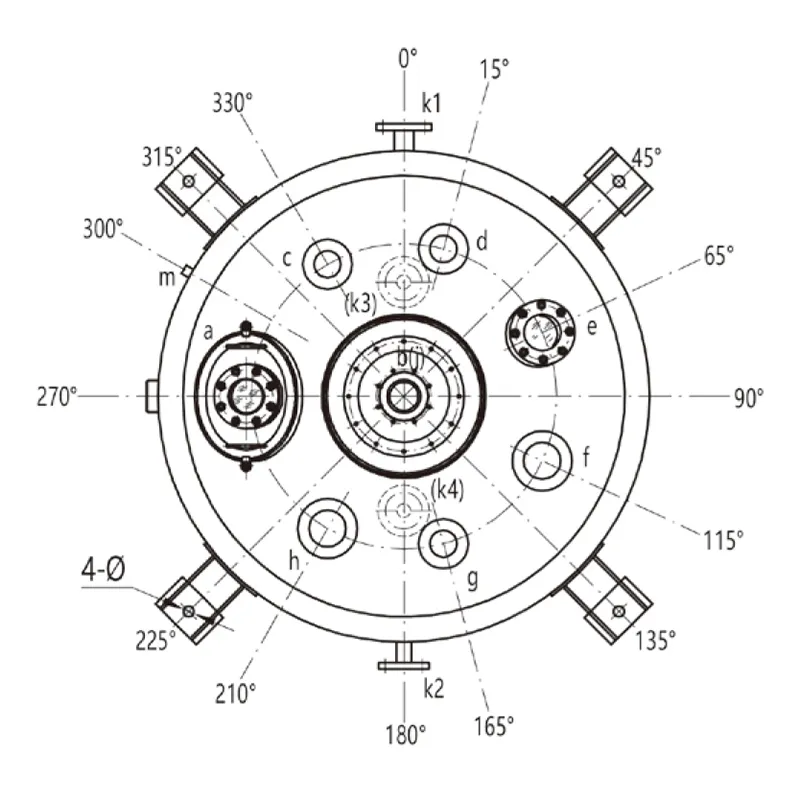

رسم تصميم الفتحة (مظهر التصميم)
الوحدة: ملمتر
المواصفات F1500L F2000L F3000L F4000L F5000L F6300L
السعة الإسمية (لتر) 1500 2000 3000 4000 5000 6300
السعة الإجمالية (لتر) 2020 2470 3860 4795 6040 6900
السعة المحسوبة (ملاحظة 1) (لتر) 1990 2440 3830 4795 6016 6872
سعة القميص (لتر) 301 390 495 805 898 1015
مساحة التبادل الحراري (متر مربع) 5.92 7.31 9.98 12.44 14.06 16.36
الوزن المرجعي (كلغ) 2120 2380 3360 3905 4720 5200
الأبعاد الأساسية d1 1300 1300 1600 1600 1750 1750
d2 1450 1450 1750 1750 1900 1900
d3 (ملاحظة 2) 1622 1622 1964 1964 2152 2152
d4 680 680 720 720 720 720
d5 700 700 800 800 850 850
h1 1801 2136 2250 2730 2888 3244
h2 190 190 190 190 190 190
h3 725 725 700 700 750 750
h4 975 975 1060 1060 1200 1200
B1 315 315 315 315 350 350
B2 510 510 510 510 510 510
Φ 30 30 30 30 30 30
فتحة سكب DN a 300×400 300×400 300×400 300×400 300×400 300×400
b 125 125 150 150 150 150
c 100 100 100 100 125 125
d 100 100 100 100 125 125
e 125 125 125 125 125 125
f 125 125 125 125 150 150
g 100 100 100 100 125 125
h 125 125 125 125 150 150
j 100 100 125 125 125 125
فتحة سكب DN للقميص k1 40 40 65 65 65 65
k2 40 40 65 65 65 65
k3 40 40 65 65 65 65
n1 50 50 65 65 65 65
n2 / / / 65 65 65
n3 50 50 65 65 65 65
m G3/8'' G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
الإدارة DN 80 80 95 95 95 95
h5 1320 1320 1360 1360 1360 1530
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.

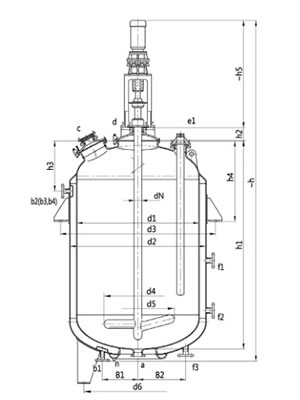

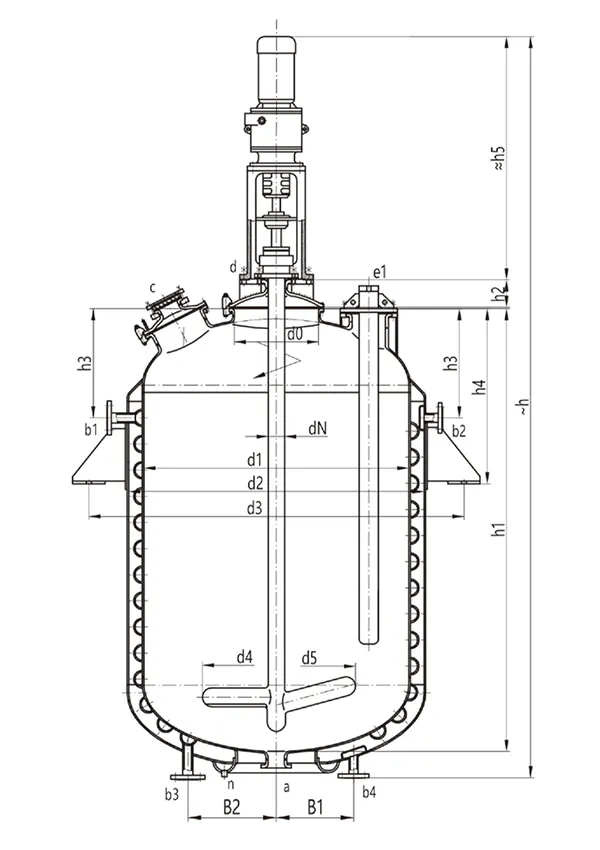

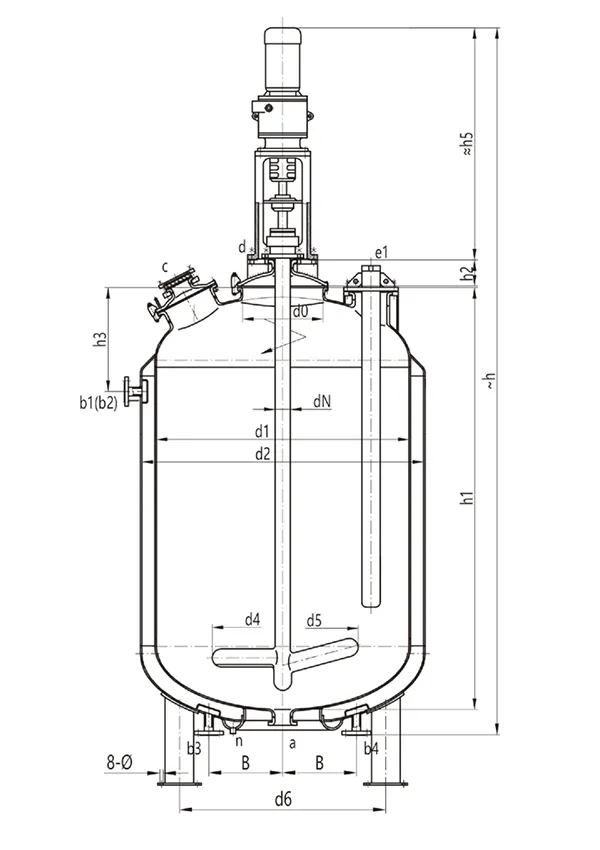

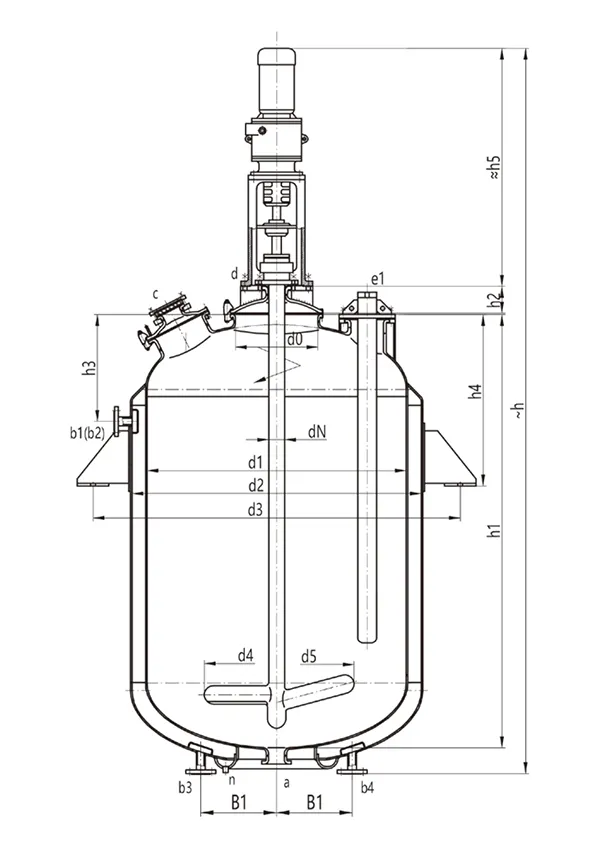

تصميم المفاعل المبطن بالزجاج F8000L-F50000L
الوعاء الداخلي القميص
الضغط
(MPa)
0.4/0.6/1.0 0.6/1.0
درجة الحرارة
( ℃ )
-19 ℃ /200℃ -19 ℃ /200℃
الرمز الاستخدام
a الفتحة الوسطى
b1,b2,b3,b4 مدخل مخرج
c الفتحة
d فتحة المحراك
e1 الثيرموويل Thermowell
e2, g1, g2, g3, g4, k Spare
h زجاج الرؤية
m ثقب تنفيس
n فتحة التنظيف

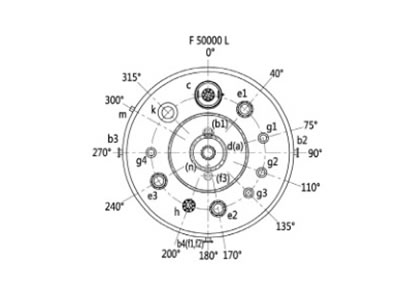

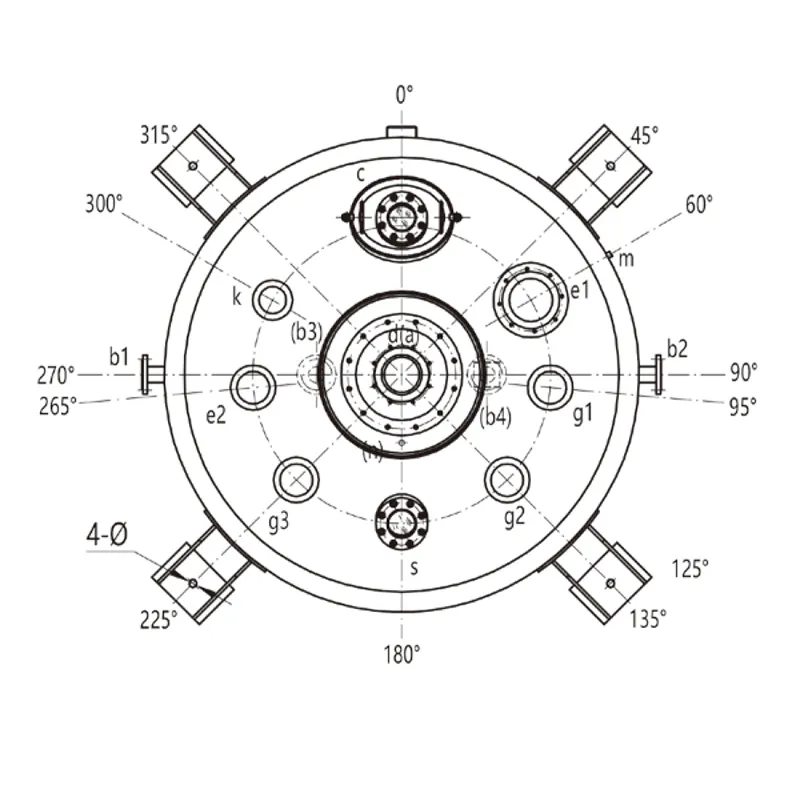

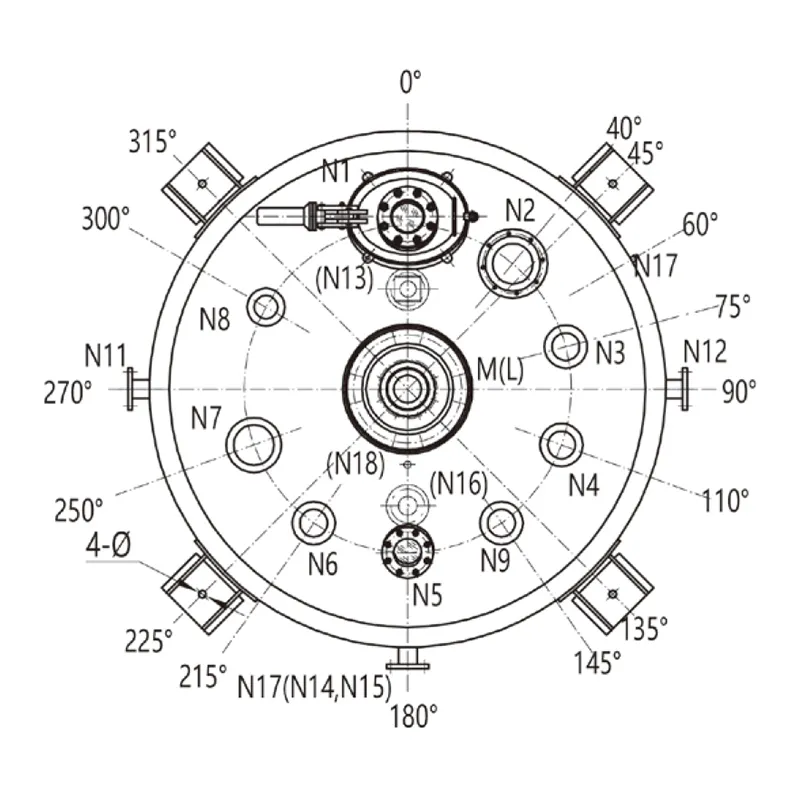

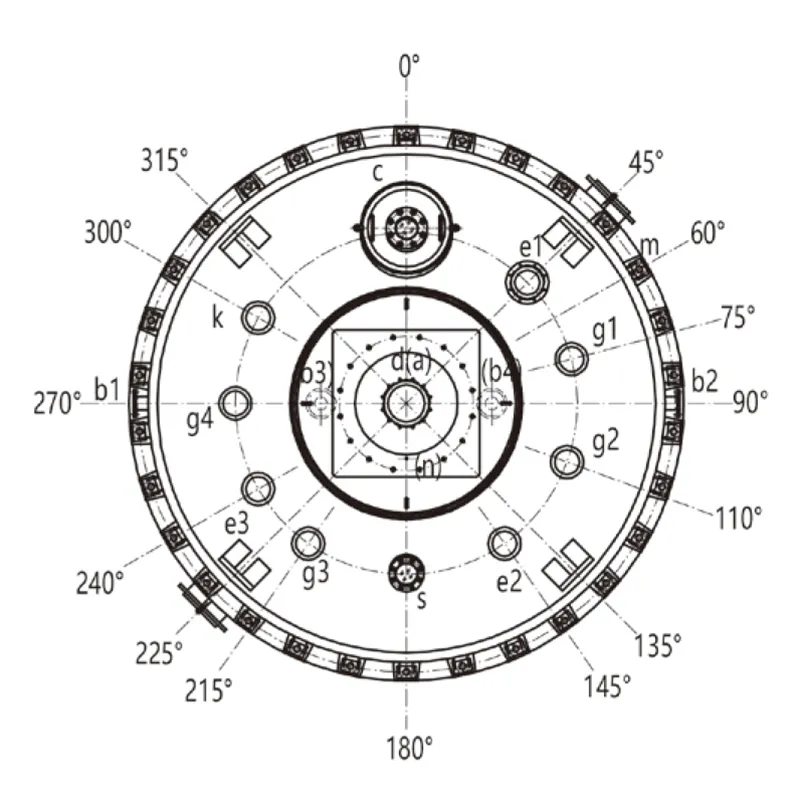

  • رسم التصميم F50000L (منظر المخطط)

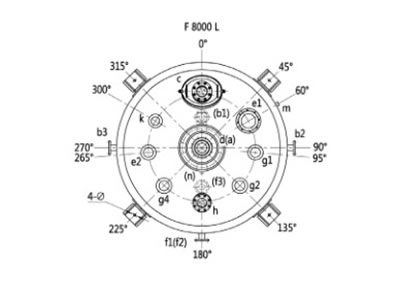

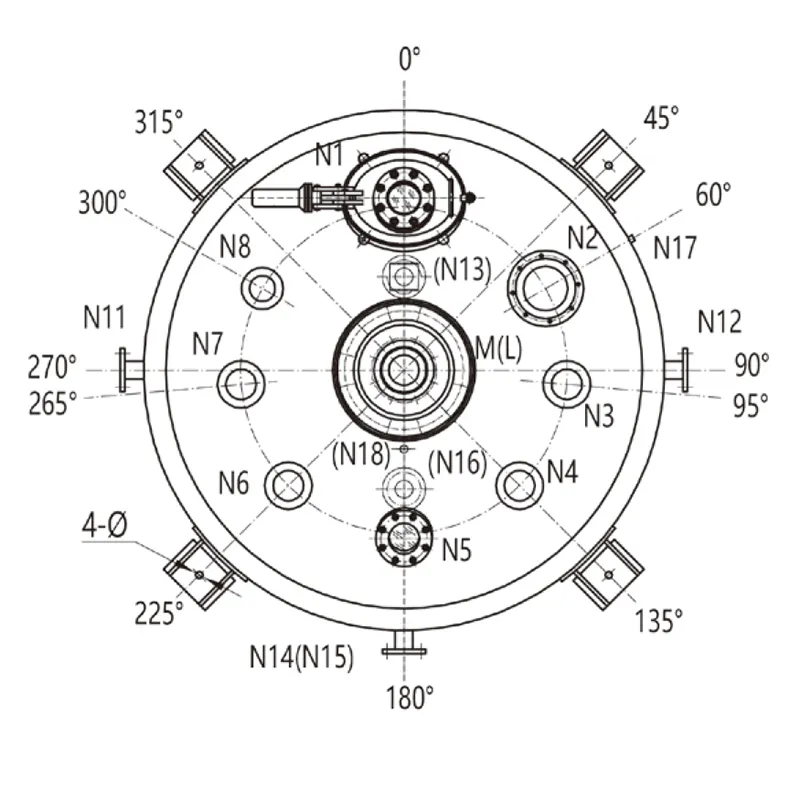

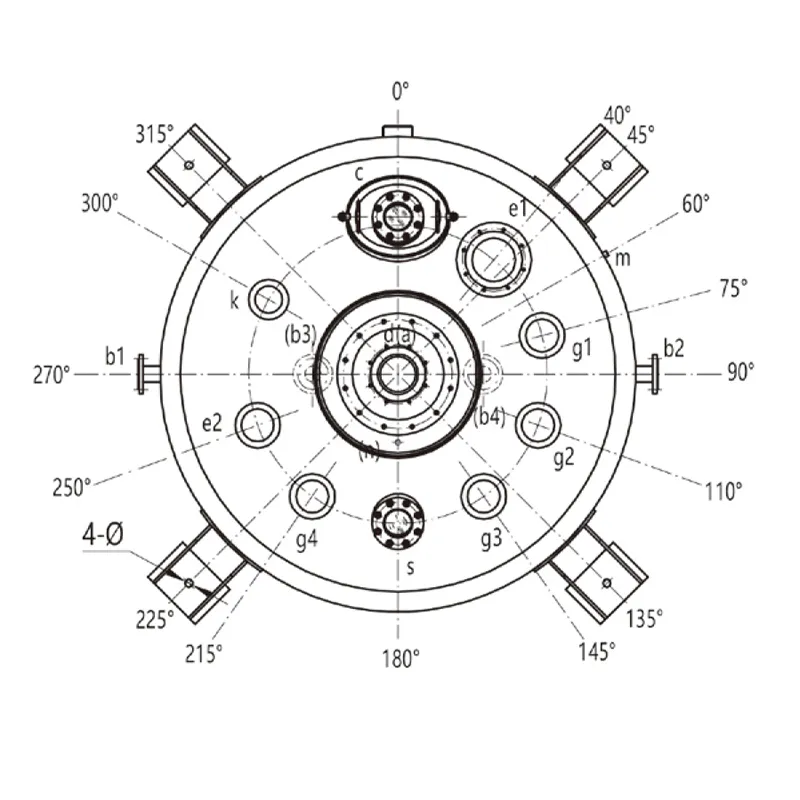

  • رسم التصميم F8000L (منظر المخطط)

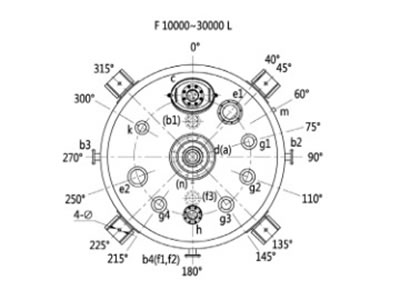

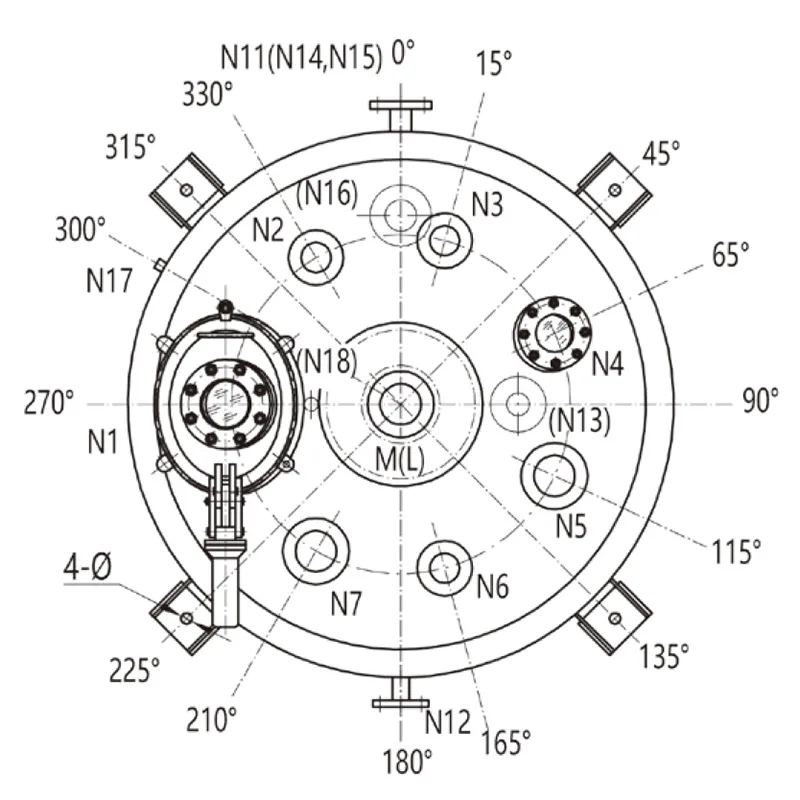

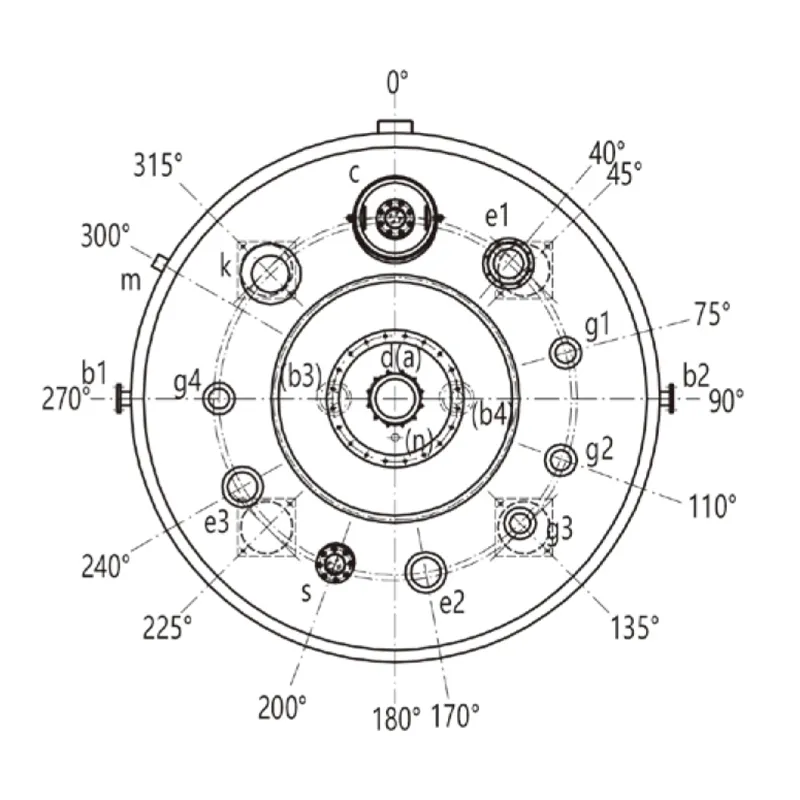

  • رسم التصميم F10000L~F30000L (منظر المخطط)
الوحدة: ملمتر
المواصفات F8000L F10000L F12500L F16000L F20000L F30000L F50000L
السعة الإسمية (لتر) 8000 10000 12500 16000 20000 30000 50000
السعة الإجمالية (لتر) 9105 11719 13696 17491 21835 33645 56444
السعة المحسوبة (ملاحظة 1) (لتر) 9060 11674 13651 17446 21790 33500 55514
سعة القميص (لتر) 1666 1940 2243 2551 2870 3700 4520
مساحة التبادل الحراري (متر مربع) 18.38 21.35 24.89 29.48 34.04 45 34.04
الوزن المرجعي (كلغ) 6959 7911 9342 11222 13530 19270 34590
الأبعاد الأساسية d1 2000 2200 2200 2400 2600 3000 3800
d2 2200 2400 2400 2600 2800 3200 4000
d3 (ملاحظة 2) 2452 2703 2703 2908 3179 / /
h1 3310 3533 4053 4346 4641 5340 5611
h2 210 210 210 210 210 260 647
h3 850 900 900 950 1000 1150 1340
h4 1200 1300 1300 1400 1550 / /
h 5400 5600 6530 7010 7475 8835 10425
B1 400 470 470 470 470 470 470
B2 510 550 550 550 550 550 550
Φ 30 36 36 36 36 / /
فتحة سكب DN a 125 150 150 150 150 150 150
c 300×400 300×400 300×400 450 450 450 450
d 200 200 200 200 250 250 250
e1 200 200 200 200 200 200 200
e2 150 200 200 200 200 200 200
e3 / / / / / / 200
g1 150 150 150 150 150 150 150
g2 150 150 150 150 150 150 150
g3 / 150 150 150 150 150 150
g4 150 150 150 150 150 150 150
h 125 125 125 125 125 125 125
k 125 125 125 125 125 125 125
فتحة سكب DN للقميص b1 65 80 80 100 100 100 125
b2 65 80 80 100 100 100 125
b3 65 80 80 100 100 100 125
b4 / 80 80 100 100 100 100
f1 65 80 80 100 100 100 100
f2 65 80 80 100 100 100 100
f3 65 80 80 100 100 100 100
m G3/4'' G3/4'' G3/4'' G3/4'' G3/4'' G3/4'' G3/4''
n G1/2'' G1/2'' G1/2'' G1/2'' G1/2'' G1/2'' G1/2''
الإدارة DN 110 110 110 130 140 160 160
h5 1375 1375 1375 1995 2190 2420 2640
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.
عينات

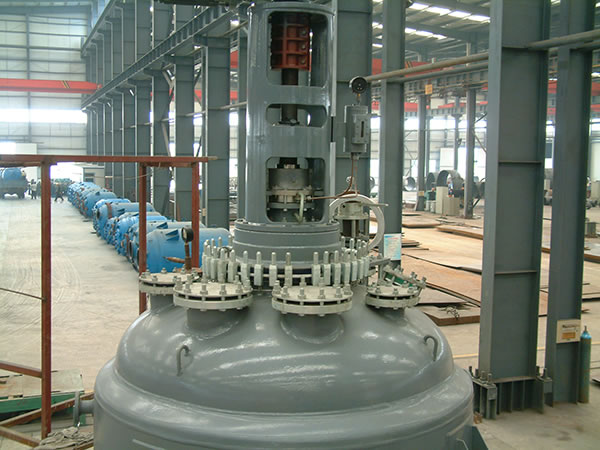

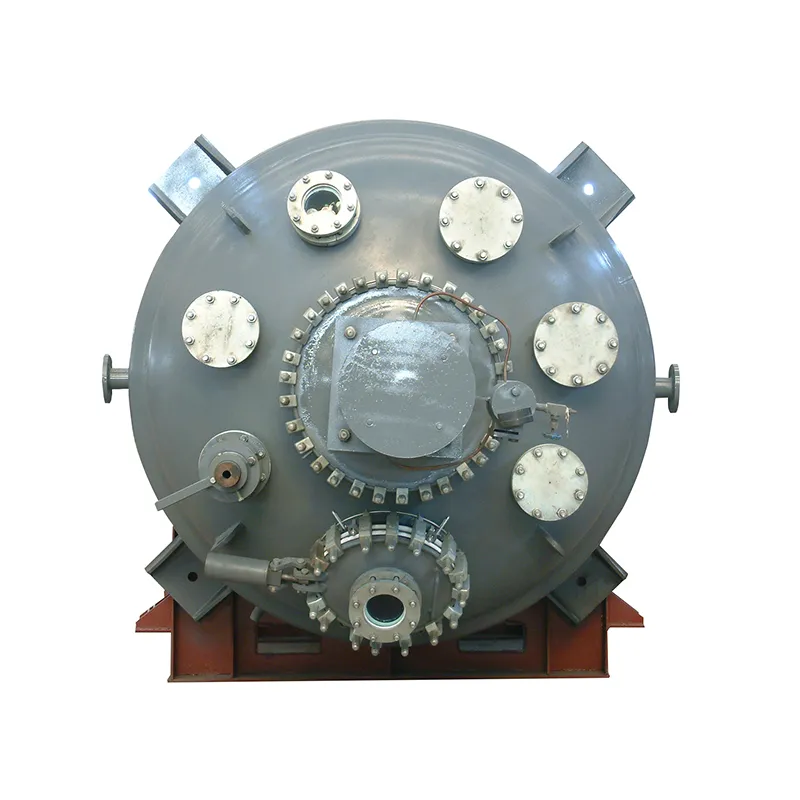

  • هيكل علوي

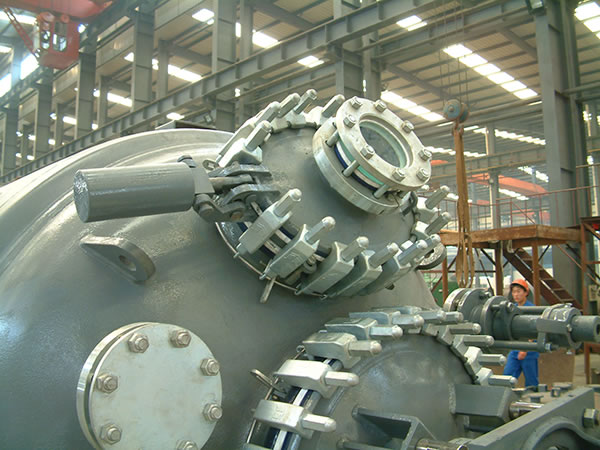

  • الفتحة الأساسية بزجاج رؤية

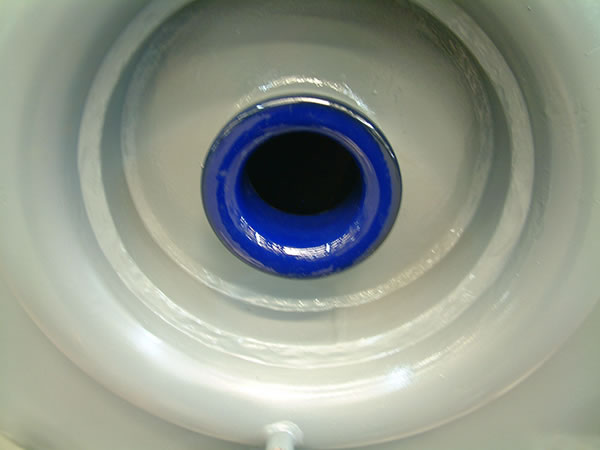

  • مخرج سفلي

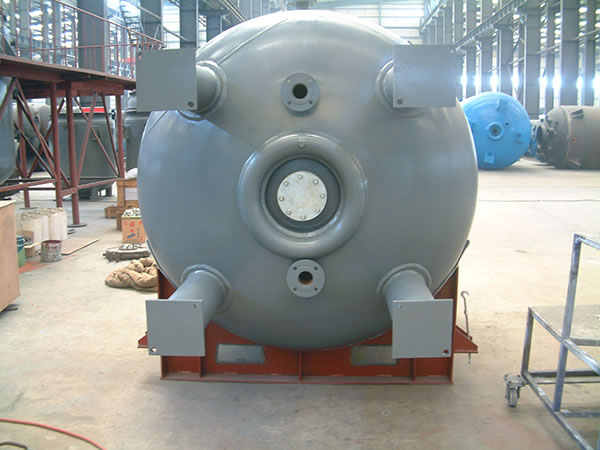

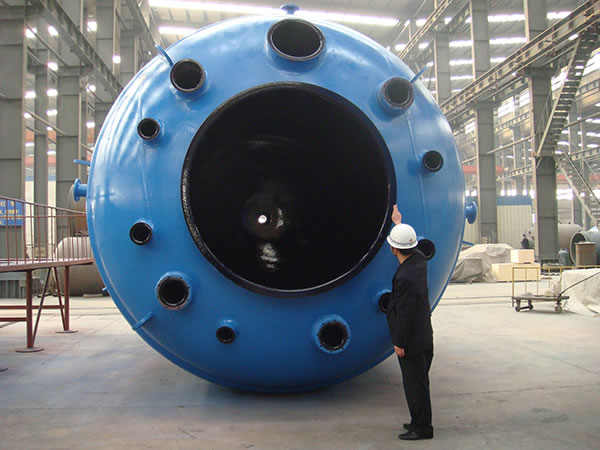

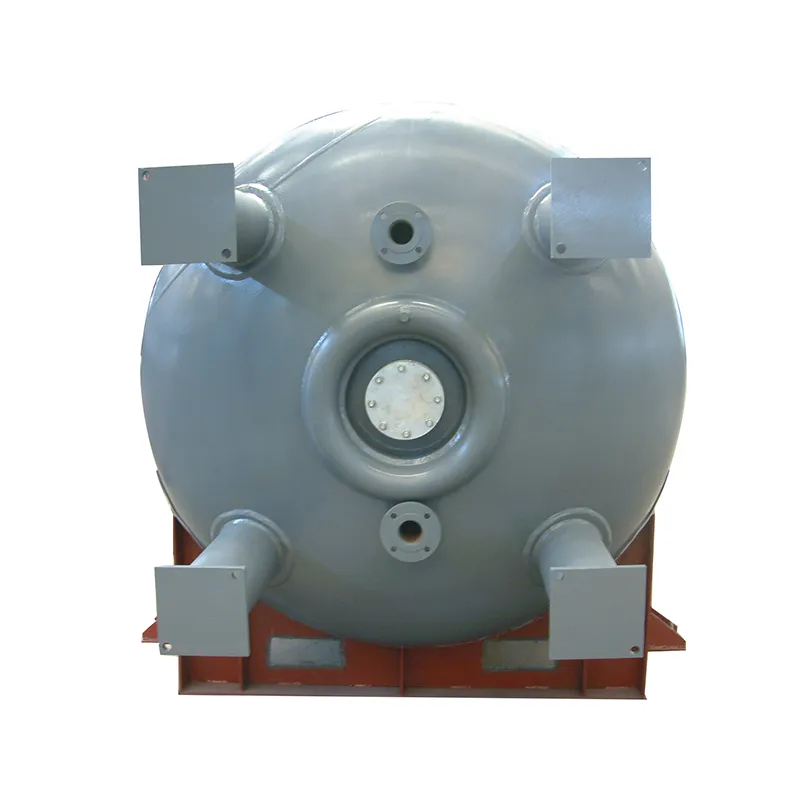

  • منظر القاعدة

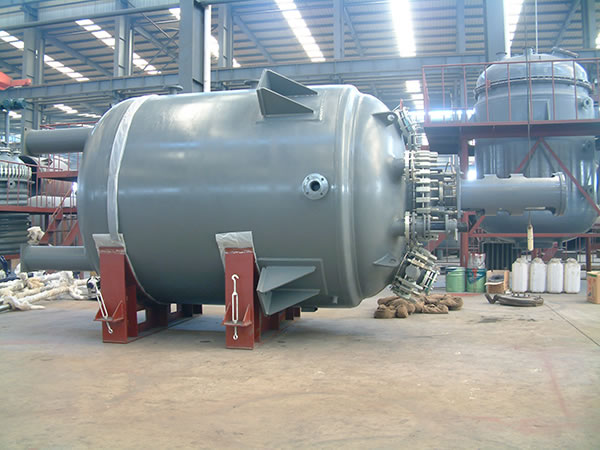

  • منظرجانبي

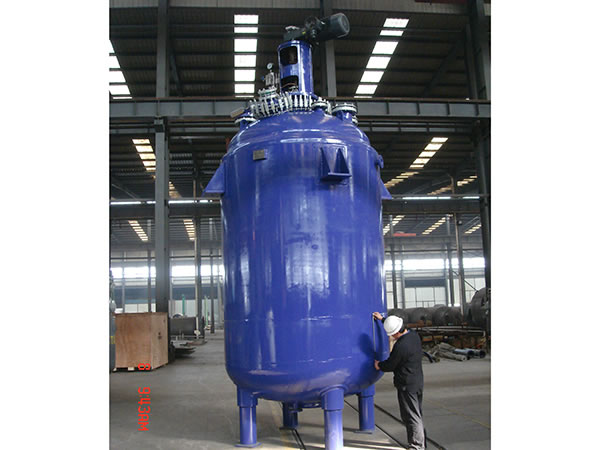

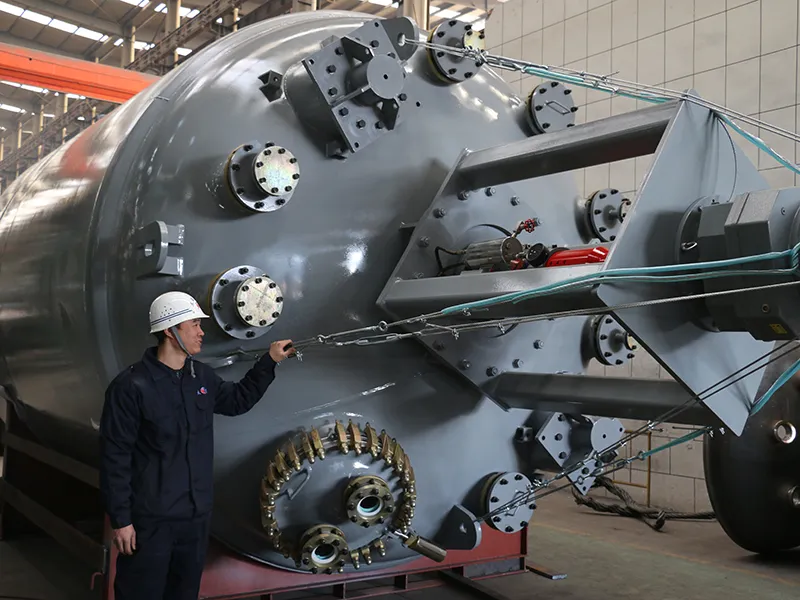

  • منظر أمامي

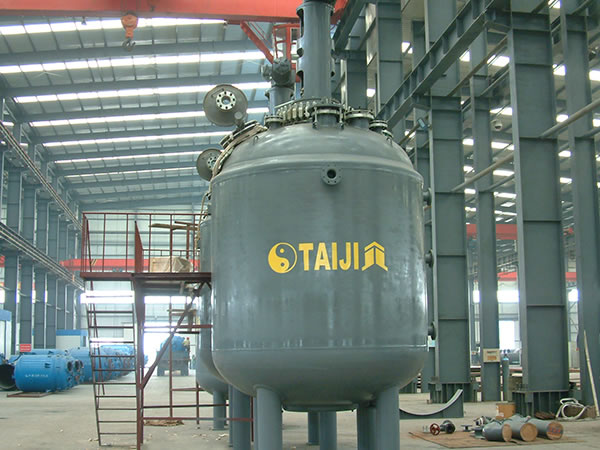

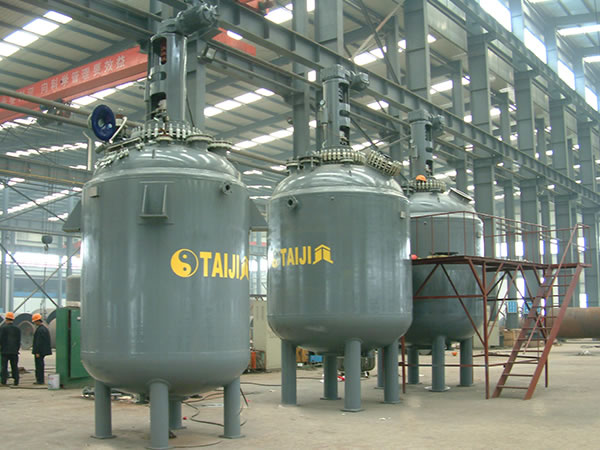

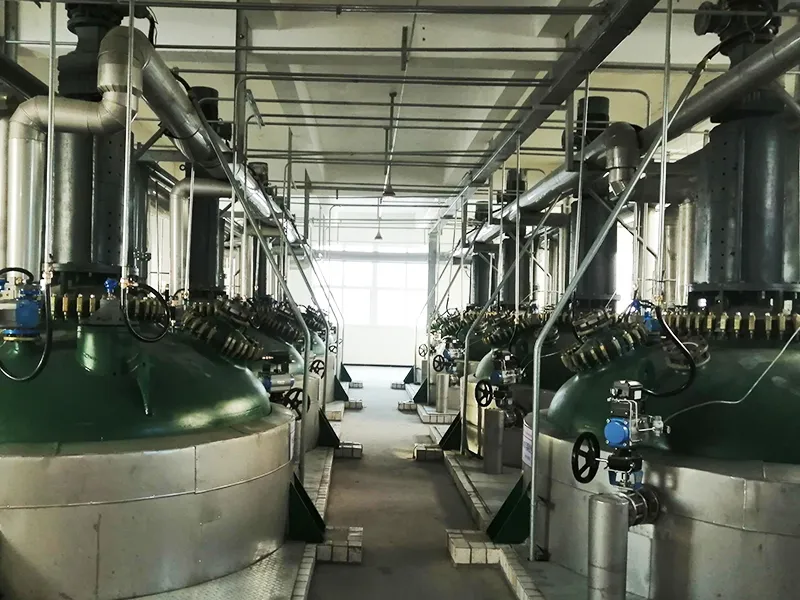

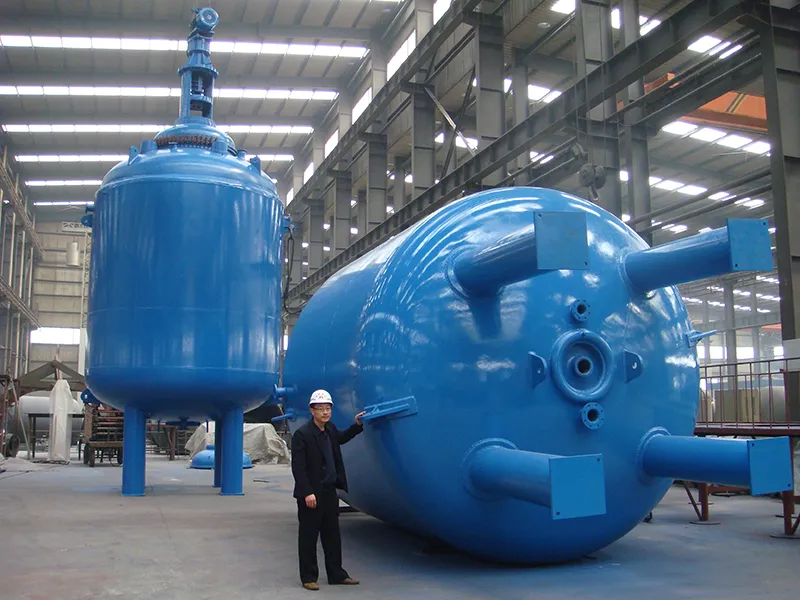

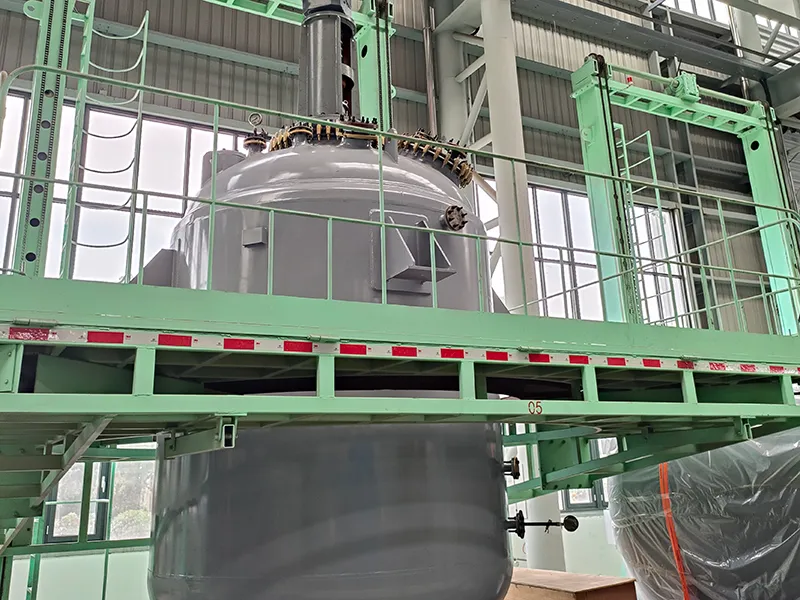

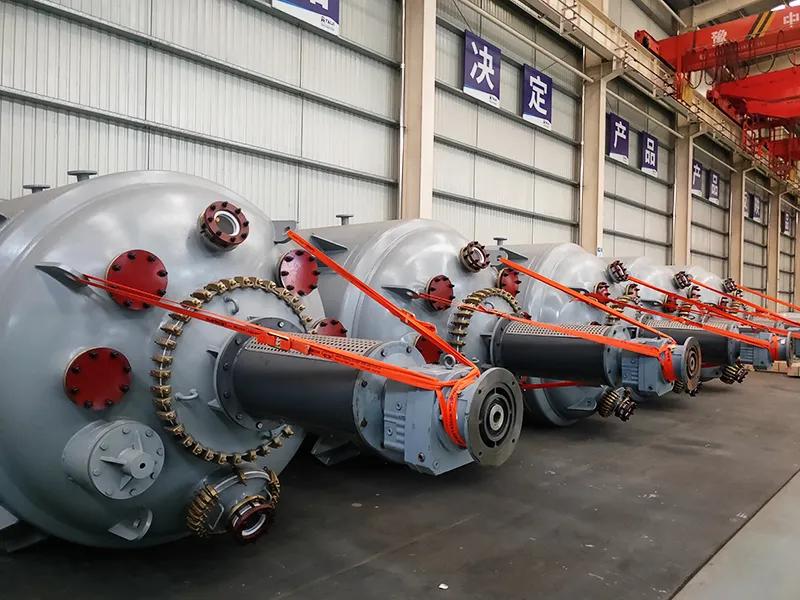

  • خط الإنتاج

يمكنكم الاتصال بنا في أي وقت من أجل الحصول على كل ما ترغبون فيه من تفاصيل حول أي منتج من منتجاتنا. إننا دائما نتطلع إلى التعاون معكم.
