وعاء تخزين مبطن بالزجاج، النوع F

Glass-Lined Storage Tank, F Type

النوع F

وعاء تخزين مبطن بالزجاج

Glass-Lined Storage Tank, F Type

يوفر وعاء التخزين المبطن بالزجاج من النوع F حلًا متينًا وموثوقًا لتخزين المواد الكيميائية، بفضل تصميمه المتكامل الذي يجمع الغطاء وجسم الوعاء في هيكل واحد كما يتميز بمقاومة فعالة للتآكل، وثبات طبقة التبطين الزجاجي، وعمر خدمة طويل
وتقدم Taiji مجموعة واسعة من الطرازات والسعات لتلبية مختلف الاحتياجات، إلى جانب إمكانية تصميم وتصنيع أوعية تخزين مبطنة بالزجاج بمواصفات خاصة وفقًا لمتطلبات العملاء

طلب عرض سعر

المواصفات الفنية لوعاء التخزين المبطن بالزجاج

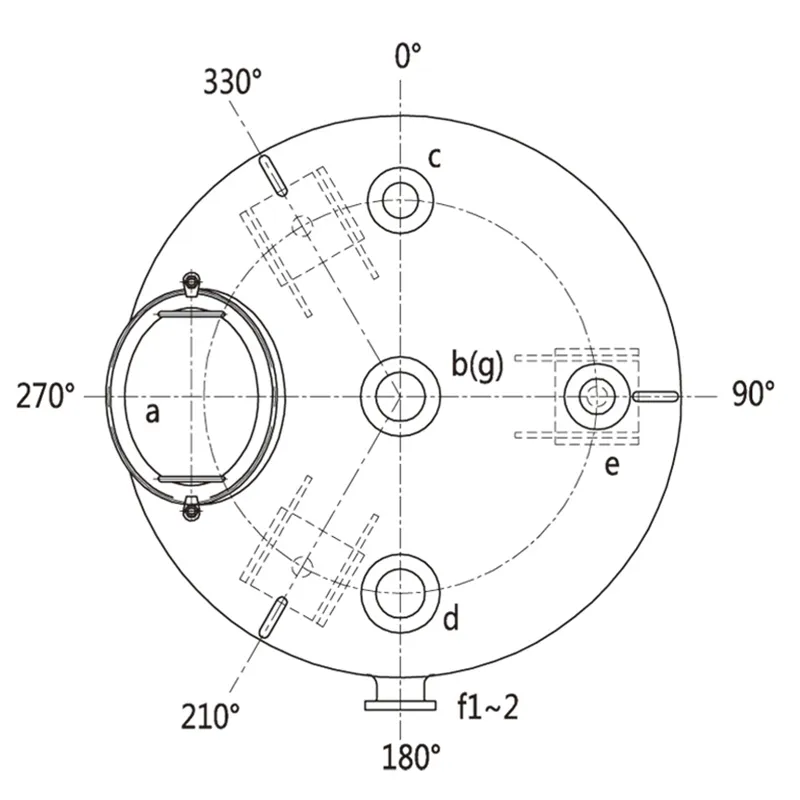

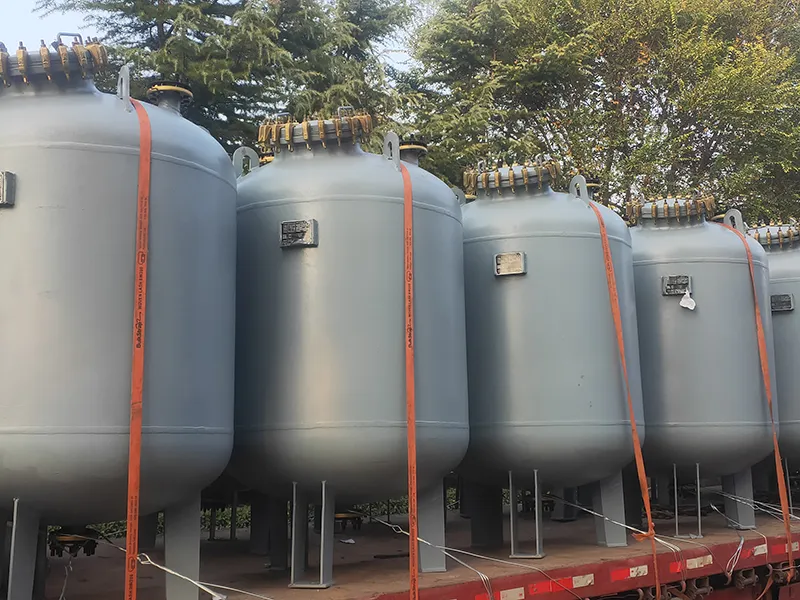

وعاء تخزين مبطّن بالزجاج من طراز F1000L-F2000L

•

•

الطراز		F1000	F1500	F2000
السعة الاسمية (لتر)		1000	1500	2000
السعة الكلية (لتر)		1300	1674	2337
السعة المحسوبة ملاحظة-1 (لتر)		600	810	972
الأبعاد مم	d1	1000	1200	1300
	d2	600	720	780
	d3	700	840	950
	h1	1820	1680	1978
	h	2300	2120	2450
	n-Φ	3-φ24	3-φ24	3-φ24
القطر الاسمي لفوهات الوعاء	a	300x400	300x400	300x400
	b	80	80	80
	C	80	80	100
	d	80	80	80
	e	80	80	80
	f1	65	65	65
	f2	65	65	65
	g	80	100	100

وعاء التخزين المبطن بالزجاج بسعات من F3000L إلى F135000L

•

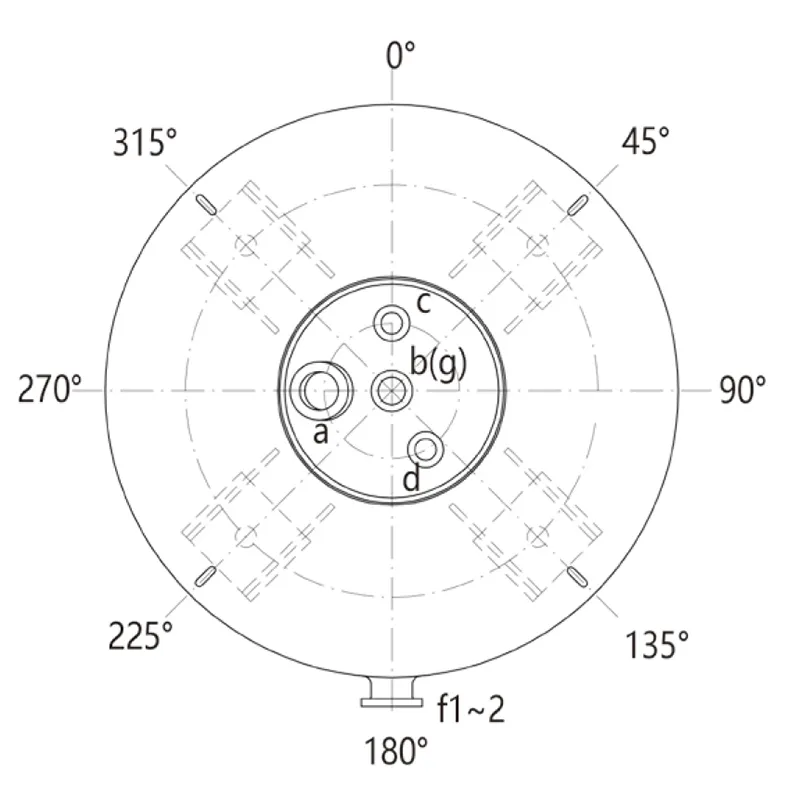

  F 3000-50000L

•

  F 3000-50000L

•

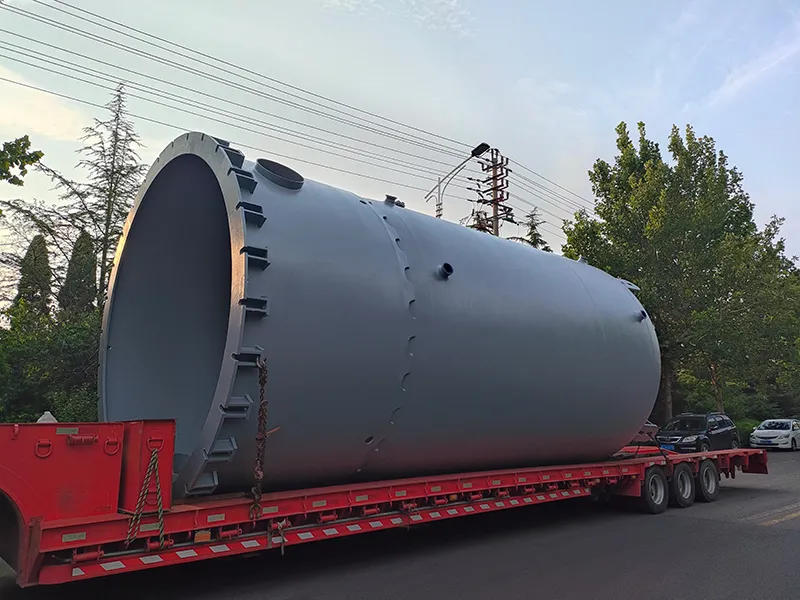

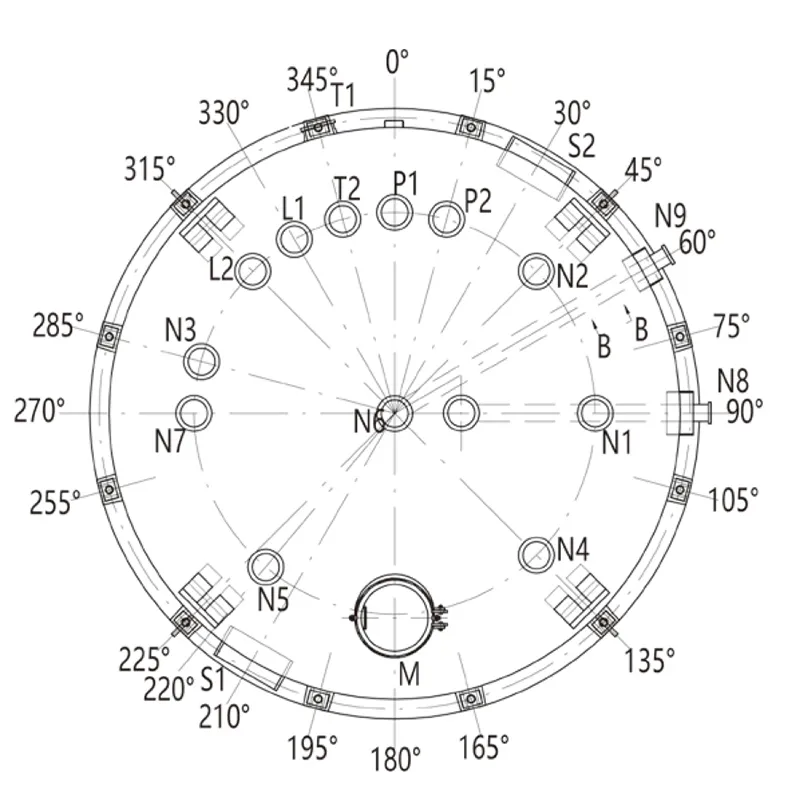

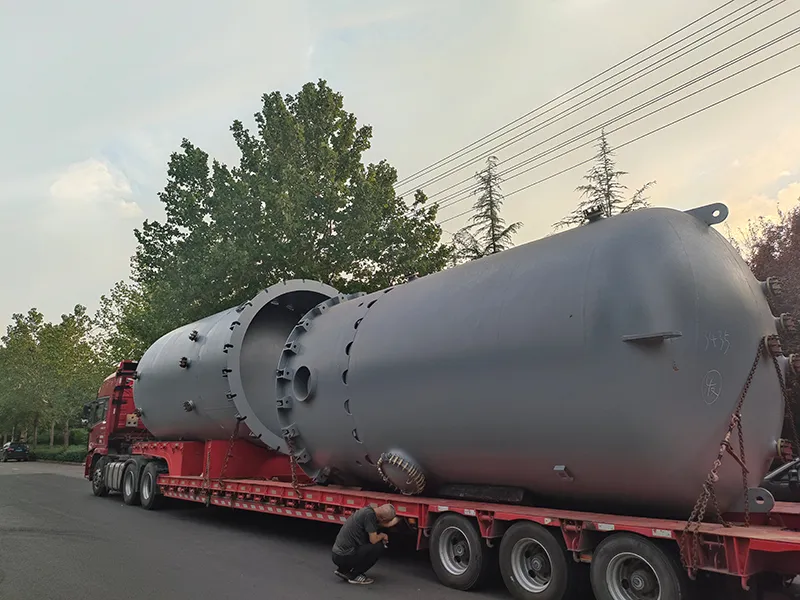

  F 135000L

•

  F 135000L

الحاوية الداخلية
0.4	ضغط التصميم (MPa)
- 19 ~ 150	درجة حرارة التصميم (درجة مئوية)

الطراز		F3000	F5000	F6300	F8000	F10000	F12500	F16000	F20000	F30000	F40000	F50000	F135000
السعة الاسمية (لتر)		3000	5000	6300	8000	10000	12500	16000	20000	30000	40000	50000	135000
السعة الكلية (لتر)		3796	5740	7100	8990	11270	13970	17821	22346	33553	44000	55000	143200
الوزن المرجعي (كجم)		1543	1910	2980	3525	4380	5530	6670	8324	11720	15450	19300	53000
الأبعاد	d1	1600	1600	1750	1900	2200	2400	2400	2600	3000	3200	3400	4200
	d2	420	420	420	420	420	420	420	420	420	480	480	/
	d3	1200	1200	1300	1400	1650	1800	1800	1950	2250	2400	2550	4654
	d4	600	600	600	600	700	700	700	700	700	800	800	3000
	h1	2220	3174	3304	3554	3392	3554	4414	4714	5340	6125	6755	8870
	h2	315	315	315	315	355	355	355	355	355	390	390	1100
	h	2850	3790	3910	4185	4040	4207	5060	5400	6000	6870	7500	12150
	n-Φ	4-φ30	4-φ30	4-φ30	4-φ30	4-φ30	4-φ36	4-φ36	4-φ36	4-φ36	4-φ36	4-φ36	12-φ50
القطر الأسمي لفوهات الوعاء	a	125	125	125	125	125	125	125	125	125	125	125	/
	b	65	65	65	65	80	80	80	80	80	80	80	/
	C	65	65	65	65	65	65	65	65	65	80	80	/
	d	65	65	65	65	65	65	65	65	65	65	65	/
	f1	65	65	65	65	65	65	65	65	65	80	80	/
	f2	65	65	65	65	65	65	65	65	65	80	80	/
	g	125	125	125	125	125	125	125	125	125	150	150	/

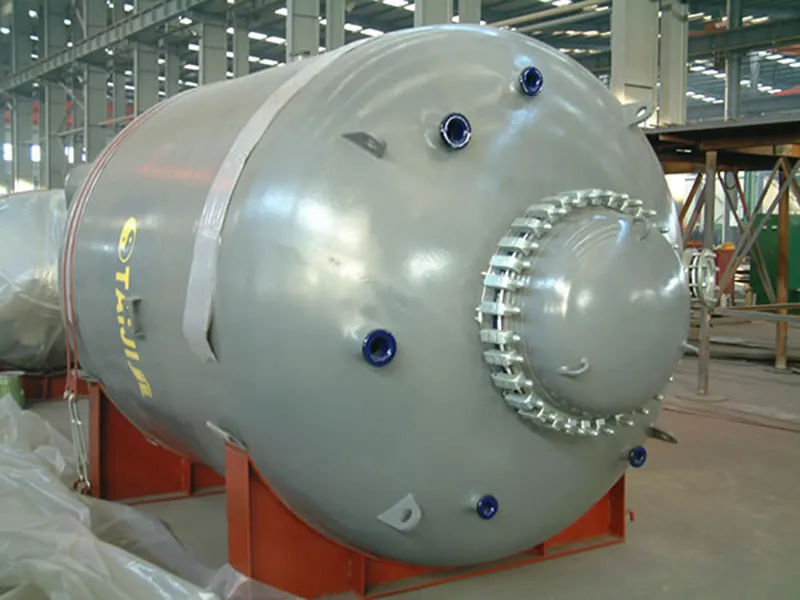

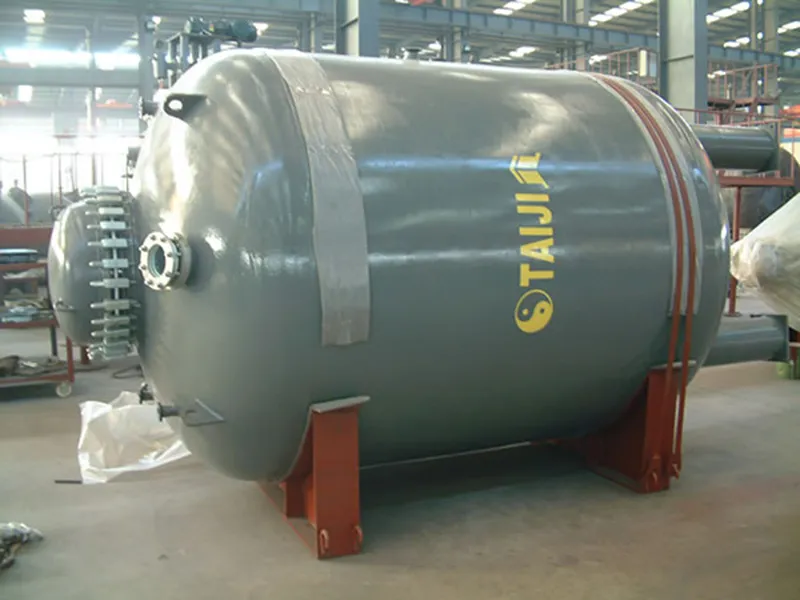

يعتمد وعاء التخزين المبطن بالزجاج من النوع F هيكلًا متكاملًا ومغلقًا، يتصل فيه الرأس العلوي بجسم الوعاء اتصالًا دائمًا كما يُغطى السطح الداخلي الفولاذي بطبقة من التبطين الزجاجي لتكون حاجزًا مباشرًا بين جسم الوعاء والمواد المخزنة ويُعد مناسبًا لتخزين المواد المسببة للتآكل التي تتوافق خصائصها مع التبطين الزجاجي

يمكن تزويد جسم الوعاء بفوهات دخول وخروج وفوهات مخصصة للعمليات المختلفة، بما يسهّل ربطه بشبكات الأنابيب وأجهزة القياس والمعدات المرتبطة بمراحل الإنتاج المختلفة، ويُعد وعاء التخزين المبطن بالزجاج مناسبًا لتخزين المواد الخام والمواد الوسيطة والمنتجات النهائية في الصناعات الكيميائية والدوائية والكيميائية الزراعية وغيرها

يعتمد وعاء التخزين المبطن بالزجاج من النوع F تصميمًا متكاملًا يجمع رأس الوعاء وجسمه في هيكل واحد، مما يجعله مناسبًا لتطبيقات التخزين التي تتطلب أوعية ثابتة.

ويمكن تزويد الوعاء بفوهات دخول وخروج وفوهات مخصصة للعمليات المختلفة، وفقًا لمتطلبات التخزين والنقل والربط بأجهزة القياس، بما يسهّل توصيله بالمفاعلات وشبكات الأنابيب والمعدات المرتبطة بمراحل العملية المختلفة.

كما تتوفر خيارات التخصيص لتحديد عدد الفوهات ومواقعها، بالإضافة إلى تنفيذ متطلبات التصميم غير القياسية بما يتناسب مع احتياجات كل مشروع
