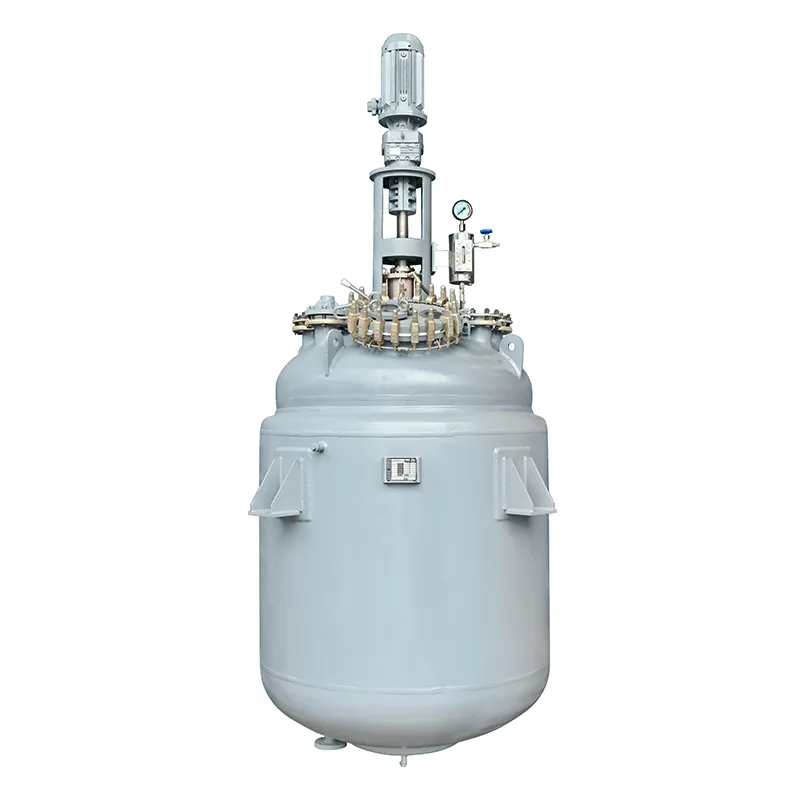

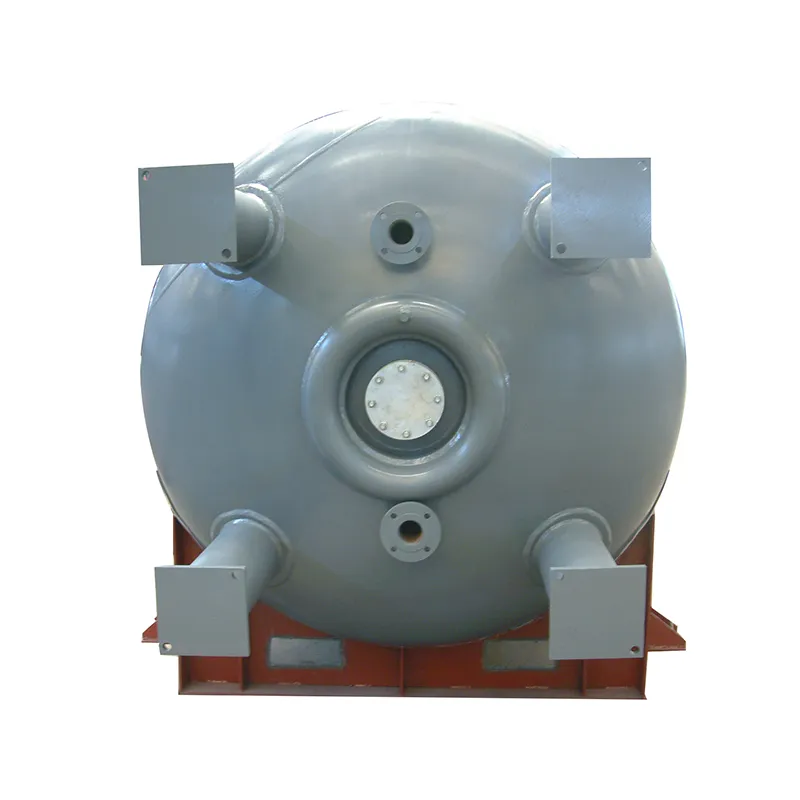

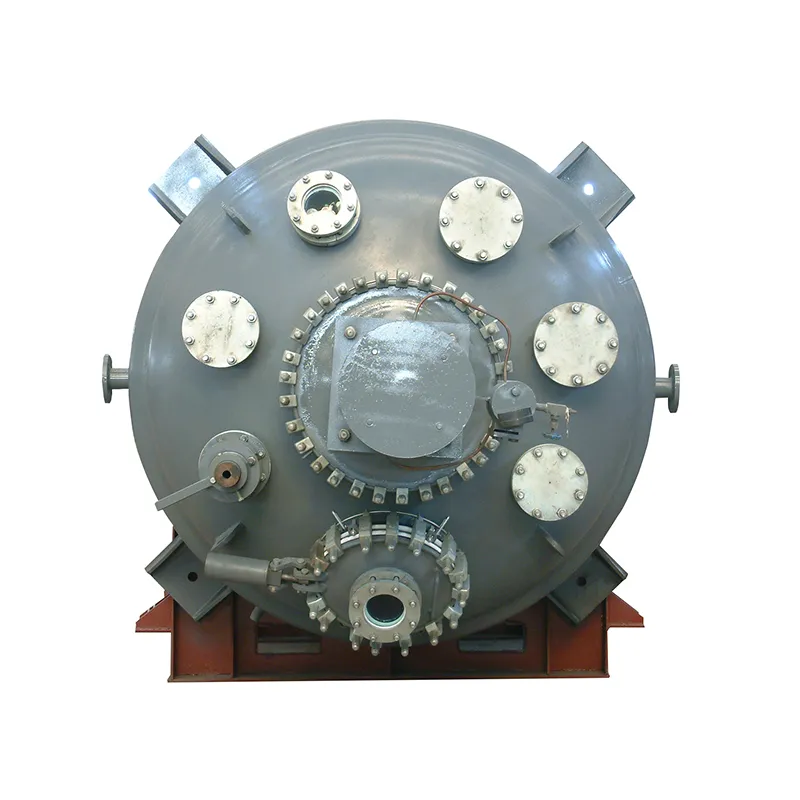

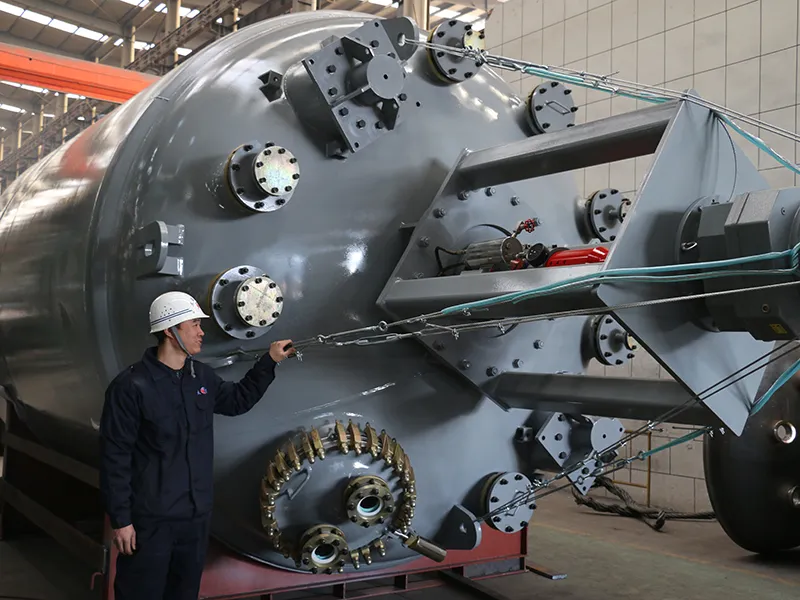

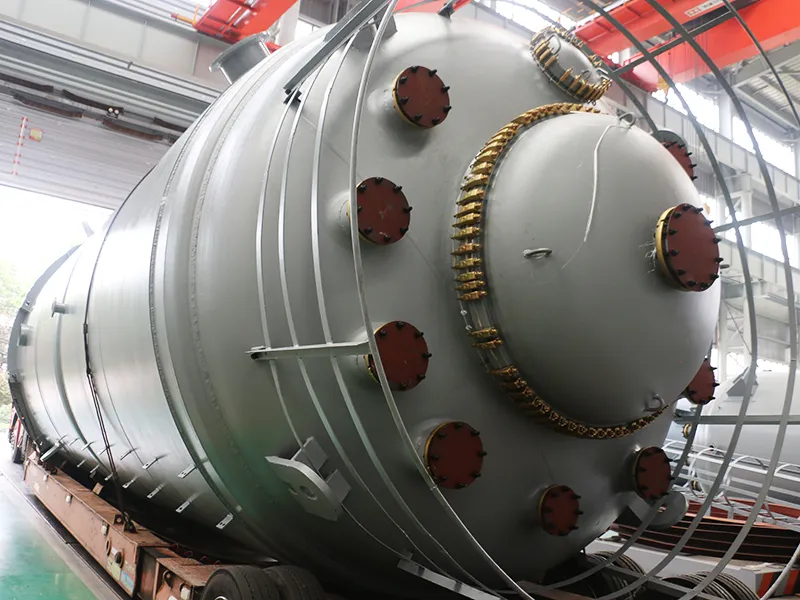

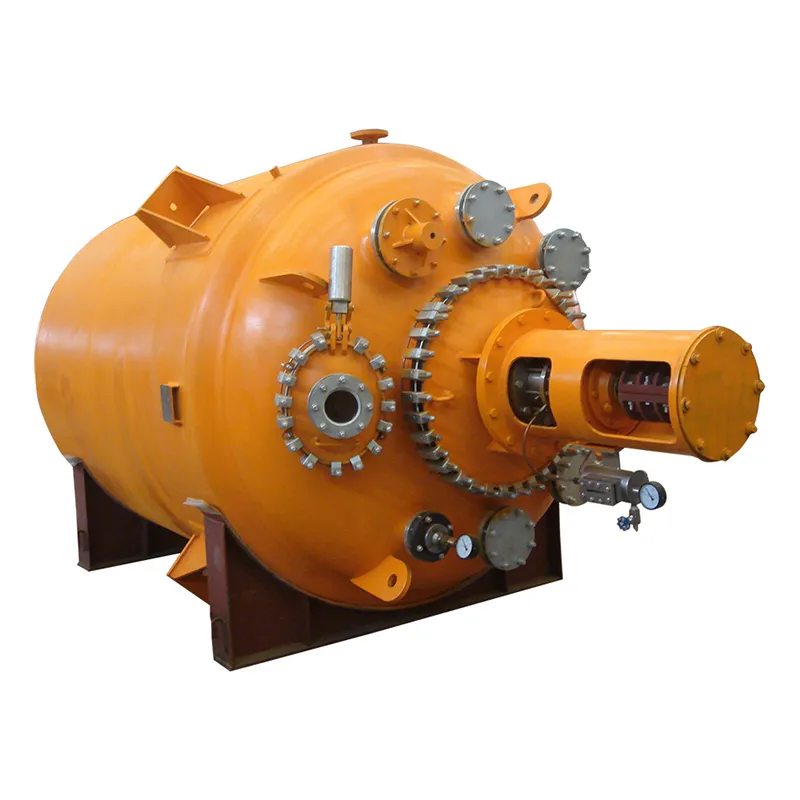

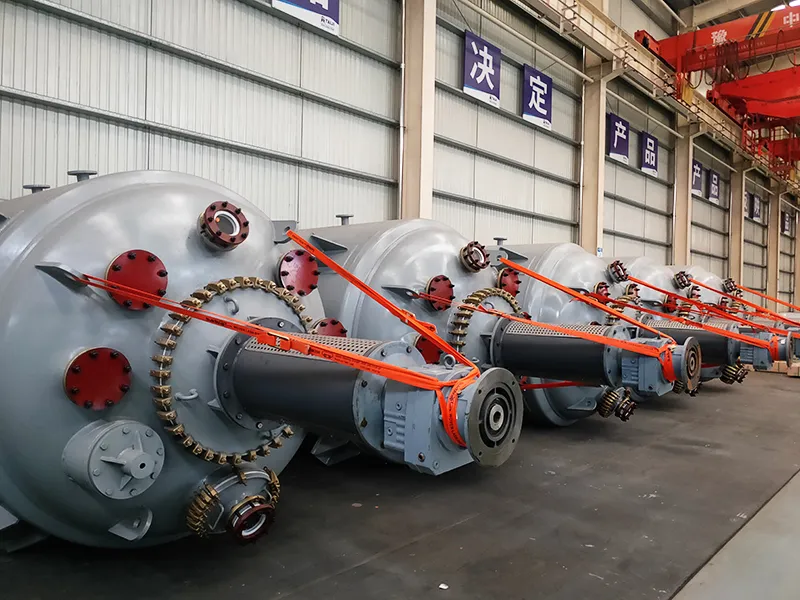

يتميز المفاعل المبطّن بالزجاج من النوع F بتصميم من قطعة واحدة لا يمكن فصل الغطاء عن الجسم ولهذا السبب، يتعين تصميم فتحة صيانة في رأس المفاعل لتسهيل دخول المشغلين إلى المفاعل لإجراء أعمال الصيانة واستبدال الأجزاء

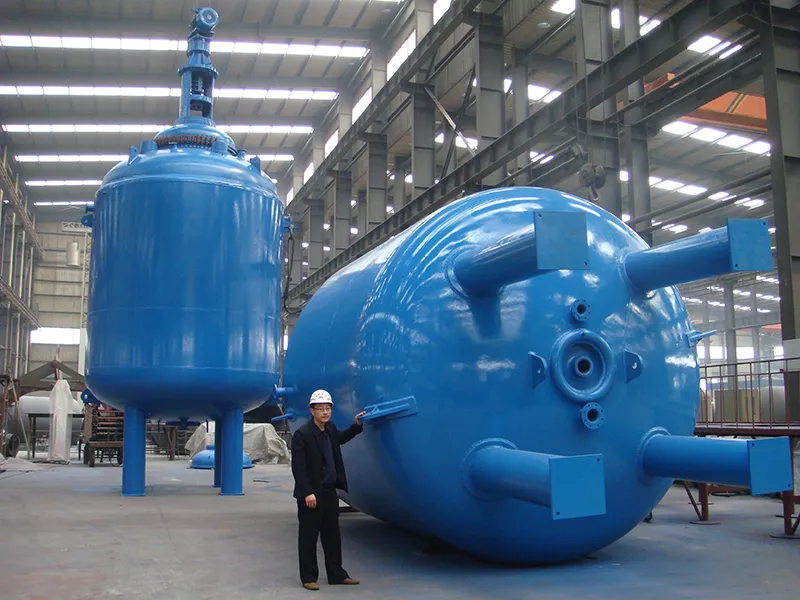

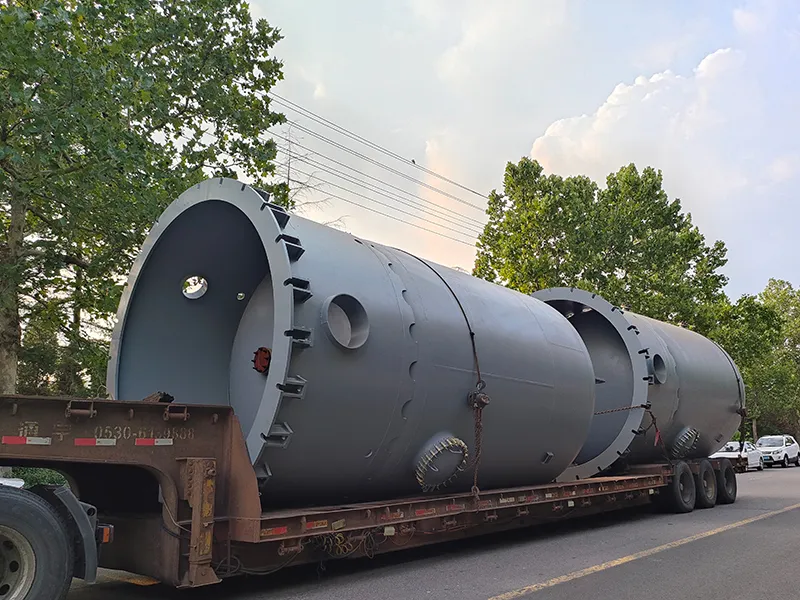

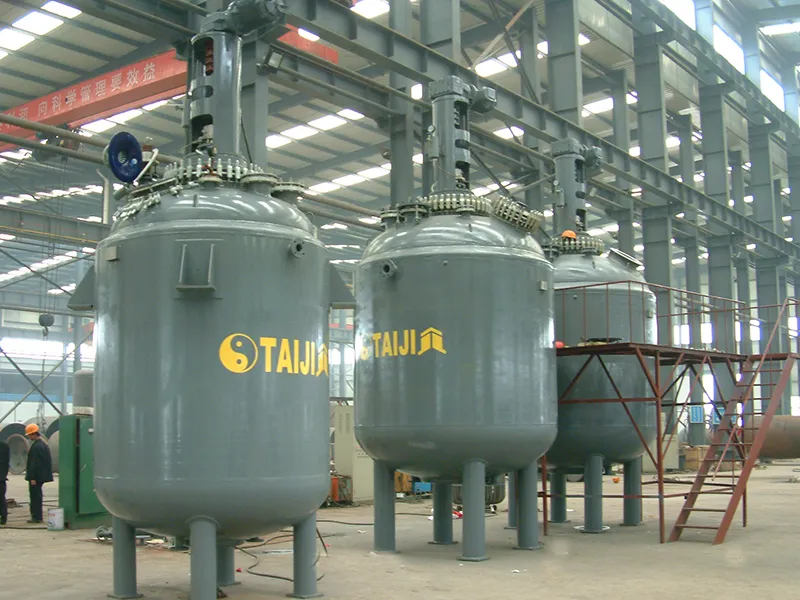

يعد هذا المفاعل من الفئة الصناعية ذو سعة كبيرة، ومناسب لبيئات الإنتاج على نطاق واسع
على غرار المفاعل من النوع k يتم تصنيع هذا النوع من المفاعلات الكيميائية باستخدام المينا عالية الجودة من نوع TJ09/TJ16/TJ21S وعملية طلاء بالمينا متخصصة وهذا يمنح البطانة الزجاجية مقاومة فائقة للتآكل والصدمات والتغيرات في درجات الحرارة، بالإضافة إلى كونها أقل عرضة للكسر وذات متانة عالية
تستطيع شركة Taiji تصميم وتصنيع مفاعلات مبطنة بالزجاج غير قياسية وفقًا لمتطلبات المستخدم
تتوفر مفاعلاتنا الفولاذية المبطنة بالزجاج من النوع F بمواصفات كاملة، بما في ذلك F1500L، F2000L، F3000L، F4000L، F5000L، F6300L، F8000L، F10000L، F12500L، F16000L، F20000L، F30000L، F40000L، F45000L، F50000L، F60000L، F70000L، F90000L، وغيرها...
طلب عرض سعر
المواصفات الفنية للمفاعل المبطن بالزجاج
المفاعل المبطن بالزجاج بسعات من F1500L إلى F6300L

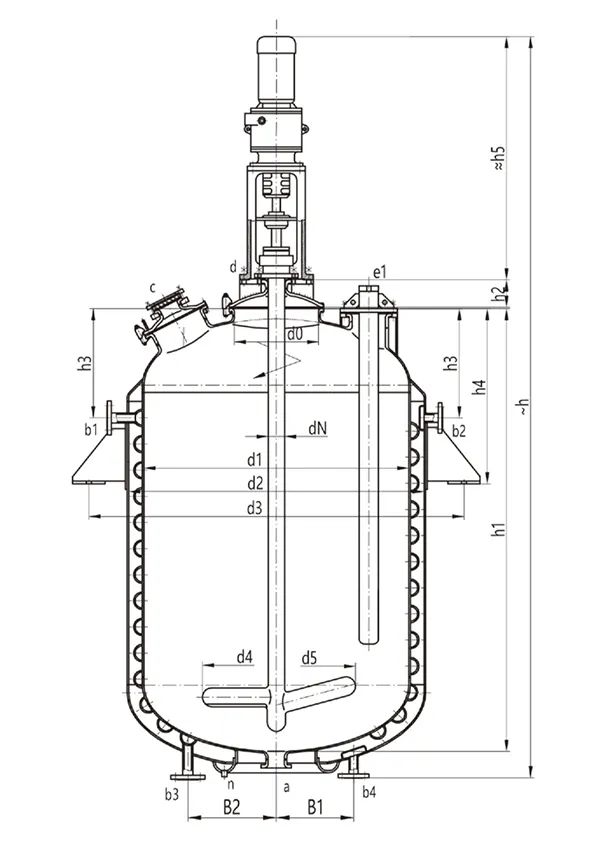

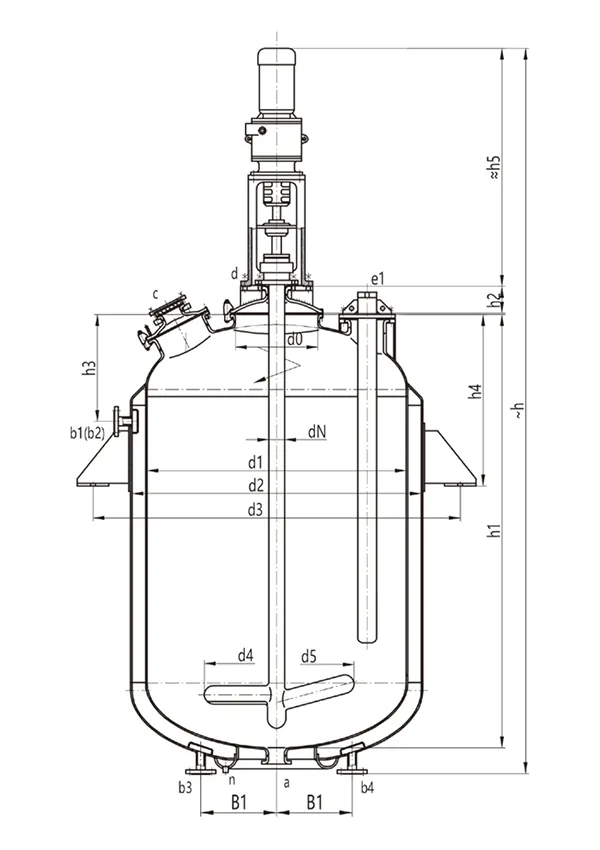

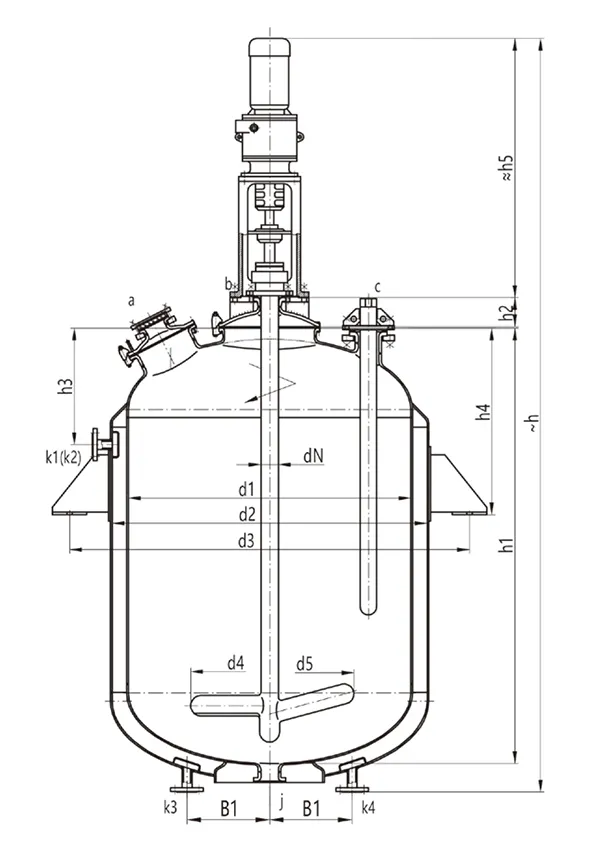

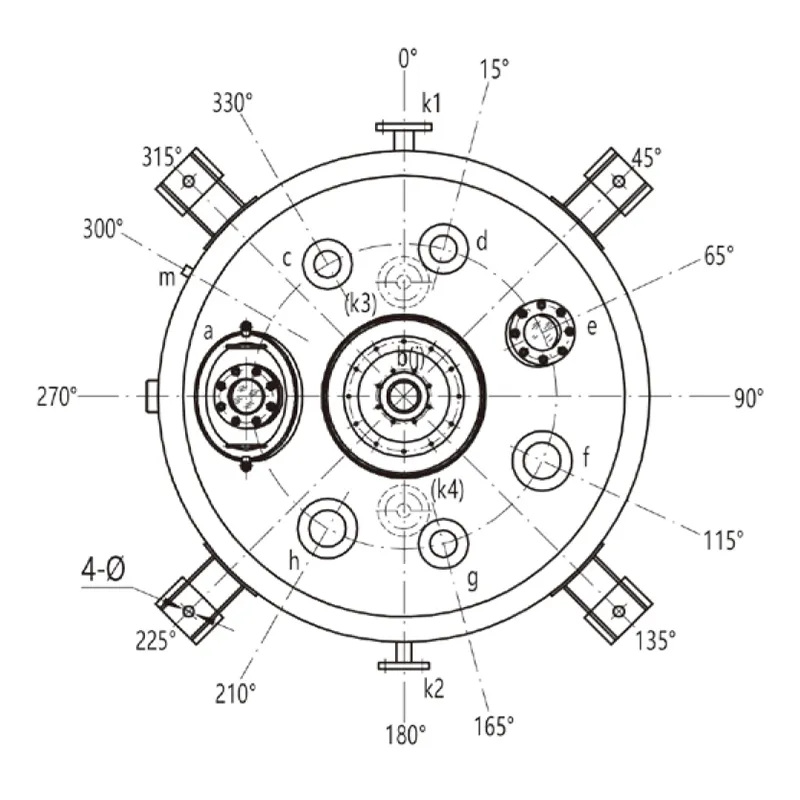

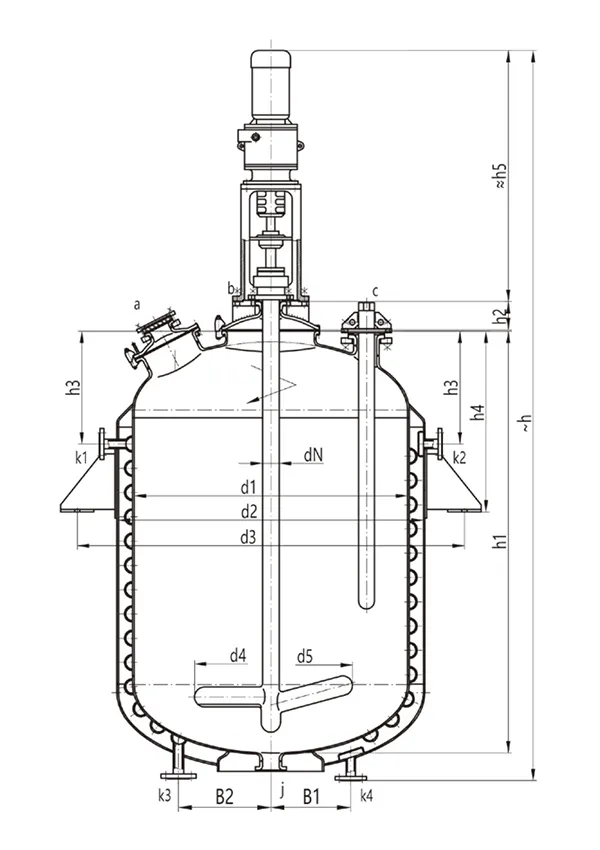

F1500L- F6300L رسم تصميمي (منظر علوي)
الحاوية الداخلية
الغلاف الخارجي
ضغط التصميم (MPa)
0.4
0.6
درجة حرارة التصميم (درجة مئوية)
-19 ~200
-19 ~200
الطراز
F 1500
F 2000
F 3000
F 4000
F 5000
F 6300
السعة الاسمية (لتر)
1500
2000
3000
4000
5000
6300
السعة الكلية (لتر)
2020
2470
3860
4795
6040
6900
السعة المحسوبة ملاحظة-1 (لتر)
1990
2440
3830
4765
6016
6872
سعة الغلاف (لتر)
301
390
495
805
898
1015
مساحة التبادل الحراري (م²)
5.92
7.31
9.98
12.44
14.06
16.36
مساحة التبادل الحراري لملف أنصاف الأنابيب (م²)
2.5
3.5
4.3
6.0
7.2
8.5
الوزن المرجعي (كجم)
1975
2230
3300
3750
4570
5050
الأبعاد مم
d1
1300
1300
1600
1600
1750
1750
d2
1450
1450
1750
1750
1900
1900
d3 ملاحظة-2
1915
1915
2221
2221
2412
2412
d4
680
680
720
720
720
720
d5
700
700
800
800
850
850
h1
1801
2136
2250
2730
2888
3244
h2
190
190
190
190
190
190
h3
725
725
700
700
750
750
h4
975
975
1060
1060
1200
1200
B1
315
315
315
315
350
350
B2
400
400
450
450
500
500
Φ
30
30
30
30
30
30
القطر الاسمي لفوهات الوعاء
a
300x400
300x400
300x400
300x400
300x400
300x400
b
125
125
150
150
150
150
C
100
100
100
100
125
125
d
100
100
100
100
125
125
e
125
125
125
125
125
125
f
125
125
125
125
150
150
g
100
100
100
100
125
125
h
125
125
125
125
150
150
100
100
125
125
125
125
القطر الاسمي لفوهات الغلاف ملاحظة-3
k1
40/50
40/50
65/50
65/50
65/50
65/50
k2
40
40
65
65
65
65
k3
40/50
40/50
65/50
65/50
65/50
65/50
k4
40
40
65
65
65
65
m
G3/8”
G3/8”
G3/8”
G3/8”
G3/8”
G3/8”
وحدة التشغيل ملاحظة-4
dn
80
80
95
95
95
95
h5
1580
1580
1680
1680
1680
1780
ملاحظة-1: السعة المحسوبة هي الحجم الواقع أسفل فلنجة الفتحة العلوية
ملاحظة-2: يمكن للمستخدم تحديد نوع الدعامات، وفي حال عدم وجود طلب خاص، تُستخدم عُرى التثبيت عادةً
الملاحظات
السعة المحسوبة
تقاس السعة الموجودة أسفل حافة العنق العالية ولا يشمل ذلك الحجم الذي تشغله الحافة نفسه
خيارات الدعامات
يمكن للعميل اختيار نوع دعامة المفاعل عند الطلب، وفي حال عدم تحديد خيار معين يُزوَّد المفاعل بدعامات مثبتة خارجيًا بشكل افتراضي
قيم k1 وk3
تختلف أبعاد k1 وk3 بحسب ما إذا كان المفاعل مزودًا بغلاف كامل أو بنظام تسخين/تبريد باستخدام أنصاف الأنابيب
في حالة الغلاف الكامل، تُستخدم القيم الواردة قبل علامة الشرطة المائلة (/)
أما في حالة أنصاف الأنابيب، فتُستخدم القيم الواردة بعد علامة الشرطة المائلة (/)
مواصفات وحدة التشغيل
المواصفات المقدمة لوحدة التشغيل هي لأغراض مرجعية فقط
الاختيار الفعلي: يتم تحديد النوع النهائي لمخفض السرعة وفقًا للمتطلبات الخاصة بالتطبيق
مفاعل مبطّن بالزجاج طراز F8000-F20000L

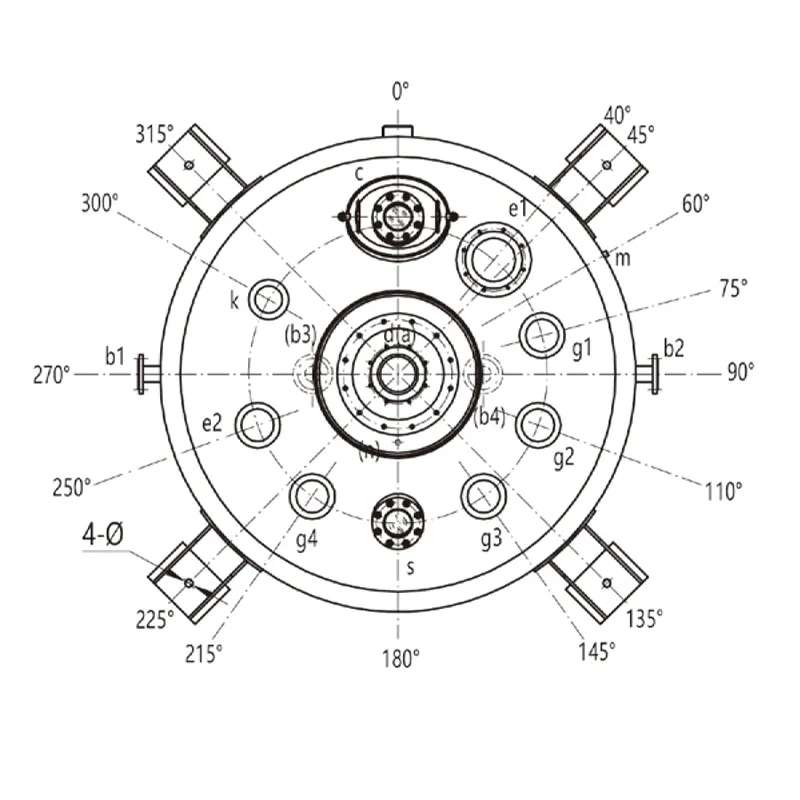

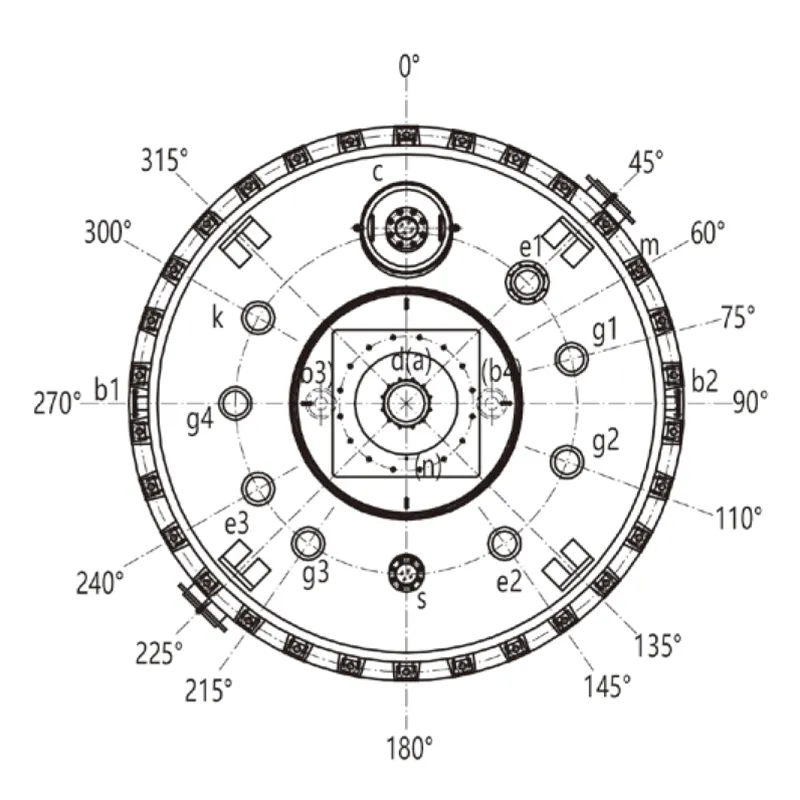

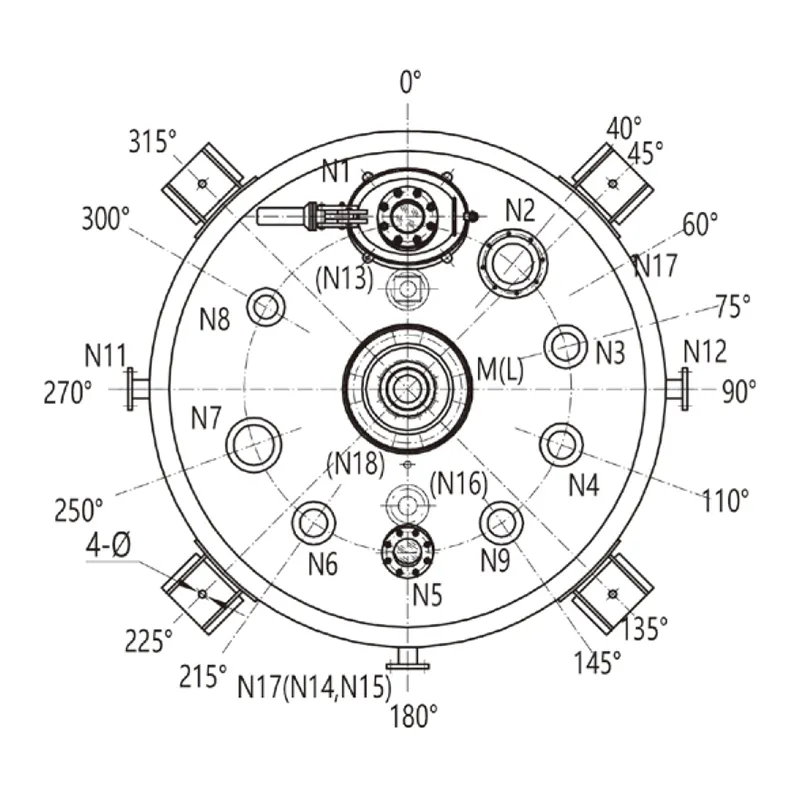

رسم تصميمي لطراز F8000L(منظر علوي)

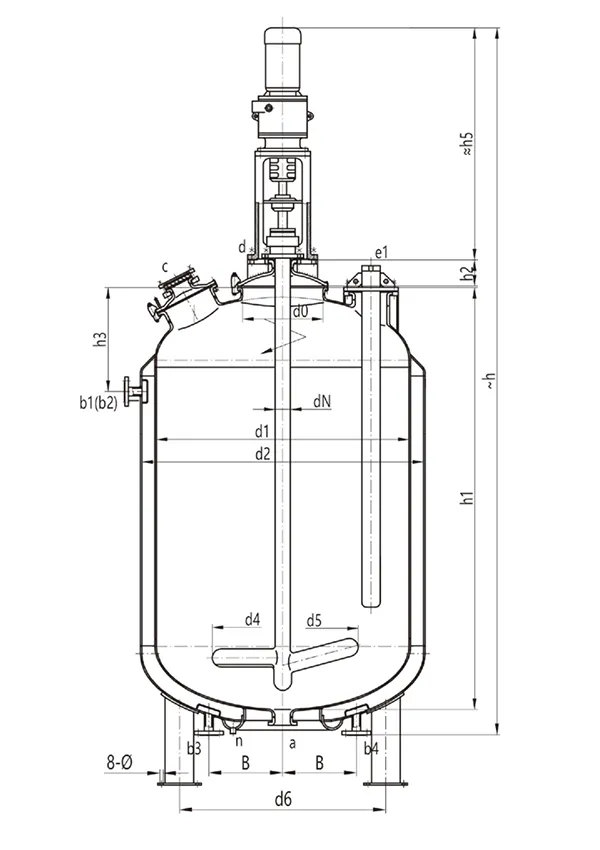

رسم تصميمي لطراز F10000L-20000L(منظر علوي)
الحاوية الداخلية
الغلاف الخارجي
ضغط التصميم (MPa)
0.4
0.6
درجة حرارة التصميم (درجة مئوية)
-19~200
-19~200
الطراز
F 8000
F 10000
F 12500
F 16000
F 20000
السعة الاسمية (لتر)
8000
10000
12500
16000
20000
السعة الكلية (لتر)
9138
11757
13733
17491
21835
السعة المحسوبة ملاحظة-1 (لتر)
9110
11724
13700
17446
21790
سعة الغلاف (لتر)
1666
1940
2243
2551
2870
مساحة التبادل الحراري (م²)
18.38
21.35
24.89
29.48
34.04
مساحة التبادل الحراري لملف أنصاف الأنابيب (م²)
8.9
10.3
12.4
14.5
16.5
الوزن المرجعي (كجم)
6780
7670
9120
11300
13700
d0
800
800
800
800
900
الأبعاد مم
d1
2000
2200
2200
2400
2600
d2
2200
2400
2400
2600
2800
d3 ملاحظة-2
2763
2964
2964
3238
3439
d4
880
980
980
980
1080
d5
1100
1200
1200
1200
1300
h1
3310
3533
4053
4346
4641
h2
210
210
210
210
210
h3
850
900
900
950
1000
h4
1250
1300
1300
1500
1550
h
5680
5890
6440
6770
7350
B1
400
470
470
470
470
B2
700
700
700
700
700
Φ
36
36
36
36
36
القطر الاسمي لفوهات الوعاء
a
125
150
150
150
150
C
300x400
300x400
300x400
450
450
d
200
200
200
200
250
e1
200
200
200
200
200
e2
150
200
200
200
200
g1
150
150
150
150
150
g2
150
150
150
150
150
g3
150
150
150
150
150
g4
/
150
150
150
150
S
125
125
125
125
125
k
125
125
125
125
125
القطر الاسمي لفوهات الغلاف ملاحظة-3
b1
65/65
80/65
80/65
100/65
100/65
b2
65
80
80
100
100
b3
65/65
80/65
80/65
100/65
100/65
b4
65
80
80
100
100
m
G3/4°
G3/4”
G3/4
G3/4”
G3/4*
n
G1/2"
G1/2”
G1/2”
G1/2”
G1/2”
وحدة التشغيل ملاحظة-4
dn
110
110
110
130
140
h5
1960
1960
1990
2020
2300
الملاحظات
السعة المحسوبة
الحجم: تُحسب السعة على أساس حجم المفاعل الواقع أسفل فلنجة العنق العلوي، ولا يشمل ذلك الحجم الذي تشغله الفلنجة نفسها
خيارات الدعامات
يمكن للعميل اختيار نوع الدعامات التي يُحمل عليها المفاعل عند تقديم الطلب وفي حال عدم تحديد خيار معين، يكون التصميم الافتراضي مزودًا بدعامات تثبيت خارجية
قيم b1 وb3
تختلف أبعاد b1 وb3 بحسب ما إذا كان المفاعل مزودًا بغلاف كامل أو بنظام تسخين وتبريد باستخدام أنصاف الأنابيب
عند استخدام الغلاف الكامل، تُعتمد القيم المذكورة قبل علامة الشرطة المائلة (/)
عند استخدام أنصاف الأنابيب، تُعتمد القيم المذكورة بعد علامة الشرطة المائلة (/)
مواصفات منظومة التشغيل
ملاحظة: المواصفات المذكورة لمنظومة التشغيل هي لأغراض مرجعية فقط
الاختيار النهائي: يتم اختيار نوع مخفض السرعة المناسب وفقًا لمتطلبات وظروف التشغيل الفعلية
مفاعل مبطّن بالزجاج من طراز F30000-F90000

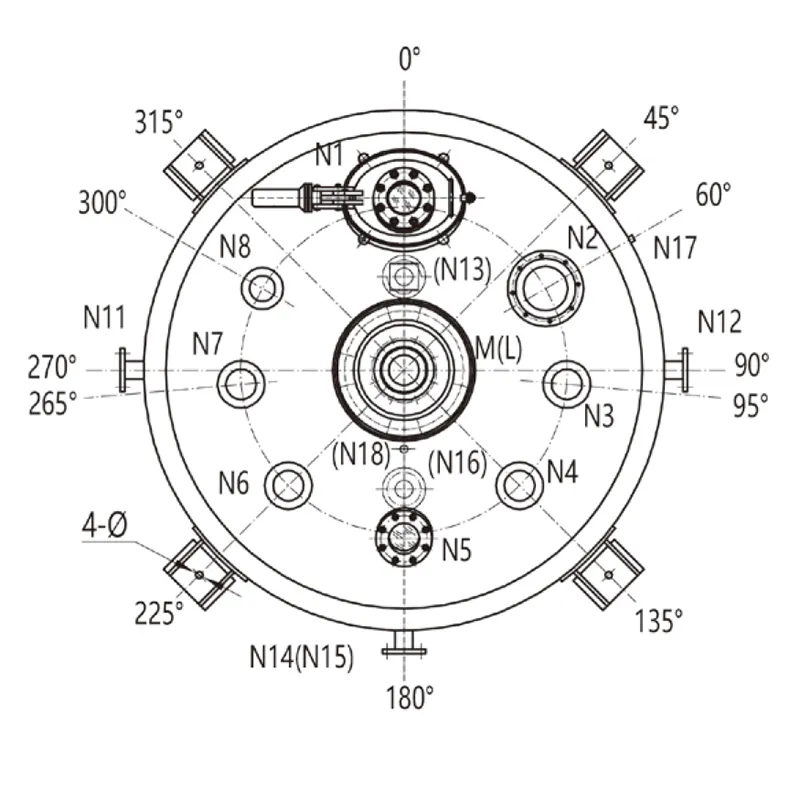

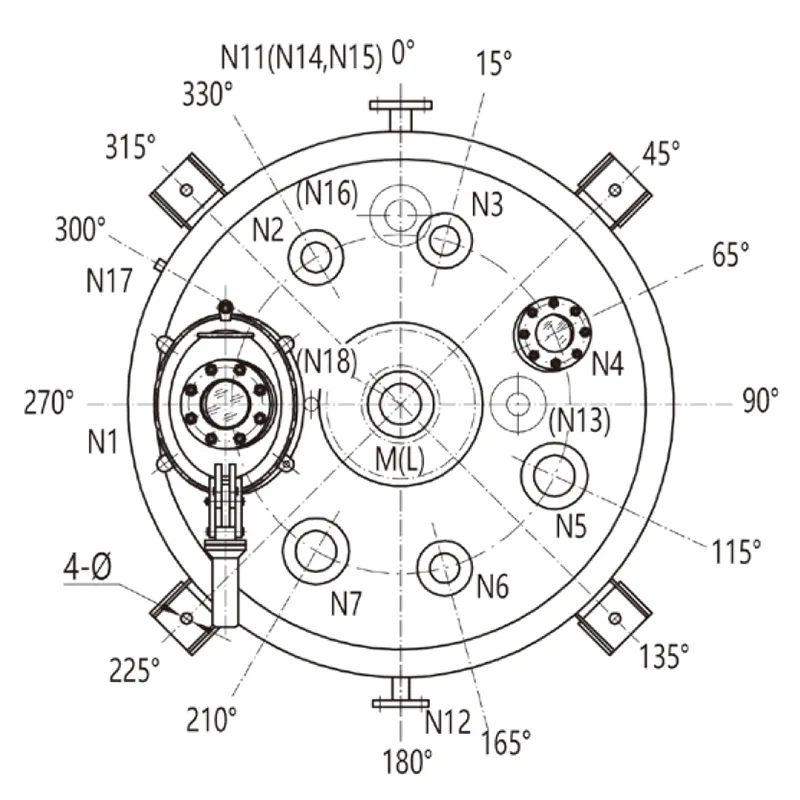

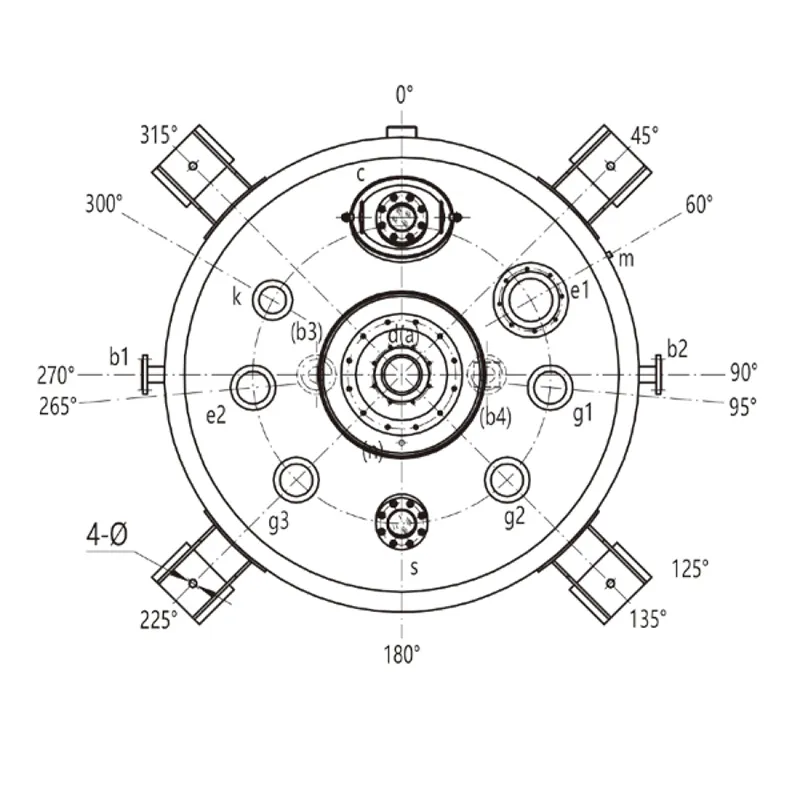

رسم تصميمي لطراز F30000L-50000L(منظور علوي)

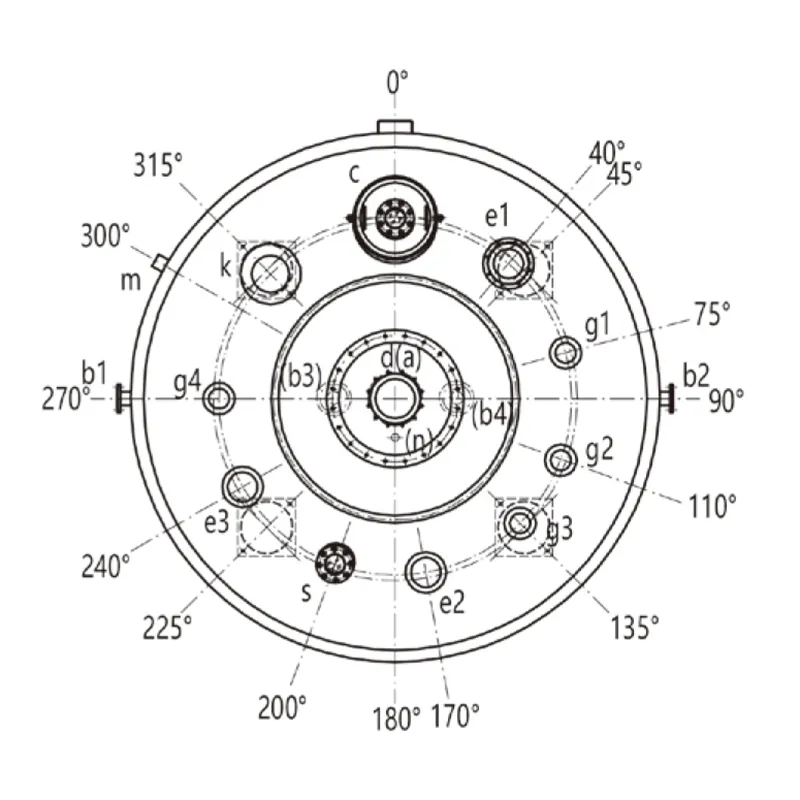

رسم تصميمي لطراز F60000L-90000L(منظور علوي)
الطراز
F 30000
F 40000
F 45000
F 50000
F 60000
F 70000
F 90000
السعة الاسمية (لتر)
30000
40000
45000
50000
60000
70000
90000
السعة الكلية (لتر)
33645
44900
51380
56470
64652
75290
93110
السعة المحسوبة ملاحظة-1 (لتر)
33500
44000
52180
55510
63641
74300
92110
سعة الغلاف (لتر)
3700
3800
4350
4520
5080
7350
9110
مساحة التبادل الحراري (م²)
45.0
48.4
50.2
60
68.5
76.5
95.2
الوزن المرجعي (كجم)
20000
26520
29650
32155
36380
47950
61000
الأبعاد
d0
1100
1600
1600
1750
1750
1750
1750
d1
3000
3600
3600
3800
3800
4000
4000
d2
3200
3800
3800
4000
4000
4200
4200
d4
1300
1400
1400
1600
1600
1600
1600
d5
1300
1400
1400
1600
1600
1600
1600
d6 ملاحظة-2
2300
2520
2520
2680
/
/
/
h1
5340
5000
5731
5611
6311
6692
8071
h2
260
609
609
647
667
667
667
h3
1150
1300
1300
1340
1340
1600
1600
h
8985
9040
9770
9790
10500
13000
14450
B
470
470
470
470
470
700
700
φ
24
30
30
30
/
/
/
القطر الأسمي لفوهات الوعاء
a
150
150
150
150
150
150
150
C
450
450
450
450
450
450
450
d
250
250
250
250
250
300
300
e1
200
200
200
200
200
200
200
e2
200
200
200
200
200
200
200
e3
/
200
200
200
200
200
200
g1
150
150
150
150
150
150
150
g2
150
150
150
150
150
150
150
g3
150
150
150
150
150
150
150
g4
150
150
150
150
150
150
150
S
125
125
125
125
125
125
125
k
125
125
125
250
250
250
250
القطر الأسمي لفوهات الغلاف ملاحظة-3
b1
100
125
125
125
125
125
125
b2
100
125
125
125
125
125
125
b3
100
125
125
125
125
125
125
b4
100
125
125
125
125
125
125
m
G3/4”
G3/4”
G3/4”
G3/4”
G3/4”
G3/4”
G3/4”
n
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
وحدة التشغيل ملاحظة-4
dn
160
160
160
180
200
240
273
h5
2570
2610
2610
2710
3420
3970
4170
الملاحظات
صياغة سلسة للكتالوج
الحجم: تُحسب السعة وفقًا للحجم الداخلي للمفاعل أسفل فلنجة العنق العلوي، باستثناء الحجم الذي تشغله الفلنجة
الدعامات
يمكن تخصيص نوع الدعامات وفقًا لمتطلبات المستخدم وفي حال عدم تحديد طلب خاص، تُستخدم أرجل الدعم من النوع B وللموديلات التي تزيد مواصفاتها على F60000L، يوصى باستخدام دعامة أسطوانية (skirt-support)
بيانات وحدة التشغيل
البيانات الواردة هنا للاسترشاد فقط، ويُحدد نوع مخفض السرعة المناسب وفقًا لمتطلبات التطبيق الفعلية
مفاعل مبطّن بالزجاج من طراز Q630L-Q16000L

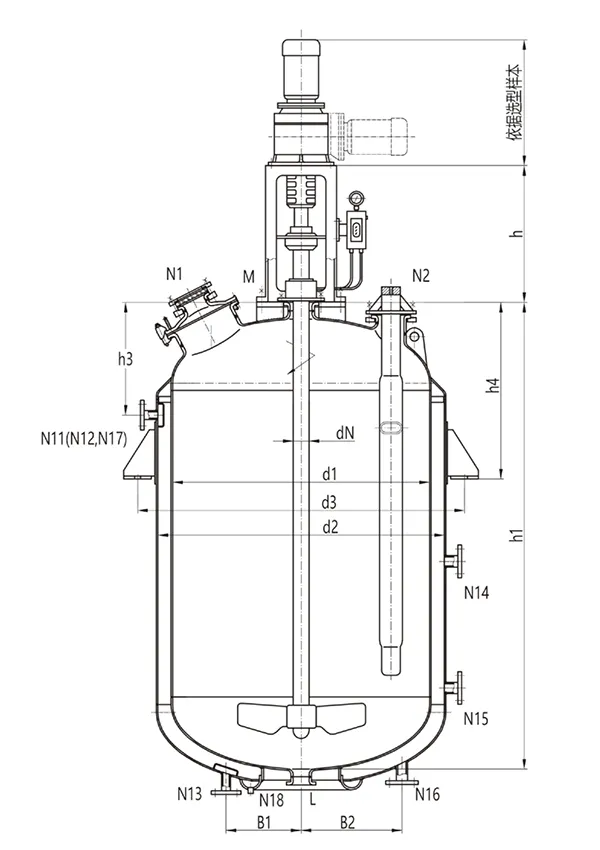

رسم تصميمي لطراز Q630L-Q6300L(منظور علوي)
رسم تصميمي لطراز Q8000L(منظور علوي)
رسم تصميمي لطرازات Q10000L-Q16000L(منظور علوي)
الحاوية الداخلية
الغلاف الخارجي
ضغط التصميم (MPa)
-0.1/0.6/1.0
0.6
درجة حرارة التصميم (درجة مئوية)
-19~200
-19~200
الطراز
Q630
Q1000
Q1500
Q2000
Q3000
Q4000
Q5000
Q6300
Q8000
Q10000
Q12500
السعة الاسمية (لتر)
630
1000
1500
2000
3000
4000
5000
6300
8000
10000
12500
16000
السعة الكلية (لتر)
890
1470
2130
2575
3811
4780
6040
6900
9105
11719
13696
17491
سعة الغلاف (لتر)
147
206
301
390
495
805
898
1015
1666
1940
2243
2551
مساحة التبادل الحراري (م²)
3.35
4.55
5.92
7.31
9.98
12.44
14.06
16.36
18.38
21.35
24.89
29.48
الوزن المرجعي (كجم)
1055
1865
1963
2175
3205
3522
4580
5060
6718
7670
9101
10954
الأبعاد
d1
1000
1200
1300
1300
1600
1600
1750
1750
2000
2200
2200
2400
d2
1100
1300
1450
1450
1750
1750
1900
1900
2200
2400
2400
2600
d3 ملاحظة-1
1276
1477
1655
1655
1956
1956
2152
2152
2452
2703
2703
2908
h1
1385
1560
1766
2131
2250
2730
2888
3244
3320
3543
4063
4356
h3
595
650
699
699
700
700
750
750
860
910
910
960
h4
815
910
940
940
1060
1060
1200
1200
1210
1310
1310
1410
B1
400
400
400
400
400
400
400
400
400
470
470
470
B2
/
/
510
510
510
510
510
510
510
550
550
550
Φ
30
30
30
30
30
30
30
30
30
36
36
36
القطر الأسمي لفوهات الوعاء
M
125
125
125
125
150
150
150
150
200
200
200
200
L
100
100
100
100
125
125
125
125
125
150
150
150
N1
300X400
300X400
300X400
300X400
350X450
350X450
350X450
350X450
500
500
500
600
N2
100
125
125
125
150
150
200
200
200
200
200
200
N3
100
100
100
100
100
100
125
125
150
150
150
150
N4
100
100
125
125
125
125
125
125
150
150
150
150
N5
100
125
125
125
125
125
150
150
125
125
125
125
N6
100
100
100
100
100
100
125
125
150
150
150
150
N7
100
100
125
125
125
125
125
125
150
200
200
200
N8
/
/
/
/
/
/
/
/
125
125
125
125
N9
/
/
/
/
/
/
/
/
/
150
150
150
القطر الأسمي لفوهات الغلاف
N11
32
32
40
40
50
50
65
65
65
80
80
100
N12
32
32
40
40
50
50
65
65
65
80
80
100
N13
32
32
40
40
50
50
65
65
65
80
80
100
N14
/
/
/
/
65
65
65
80
80
100
N15
/
/
50
50
65
65
65
65
65
80
80
100
N16
/
/
50
50
65
65
65
65
65
80
80
100
N17
G3/8”
G3/8”
G3/8”
G3/8”
G3/8”
G3/8”
G3/8”
G3/8”
G3/4”
G3/4”
G3/4”
G3/4”
N18
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
G1/2”
وحدة التشغيل
dn
65
80
80
80
95
95
95
95
110
110
110
130
h5
680
720
720
720
785
785
785
785
840
840
840
820
ملاحظات
يمكن للعميل تحديد نوع الدعامة عند تقديم الطلب وفي حال عدم تحديد خيار معين، يُزوَّد المفاعل بنقاط دعم مثبتة على الجزء الخارجي منه كخيار افتراضي
ما الفرق بين المفاعلات المبطنة بالزجاج من النوع K والنوعF؟
على عكس المفاعل المبطن بالزجاج من النوع K، يتميز المفاعل المبطن بالزجاج من النوع F بتصميم يدمج رأس الوعاء وجسم الوعاء في هيكل واحد، كما يتم تزويده بفتحة دخول علوية (Manway) تتيح إجراء عمليات الفحص الداخلي واستبدال المكونات
أما المفاعلات المبطنة بالزجاج من النوع K، فهي تعتمد على تصميم رأس قابل للفك، حيث يتم توصيل رأس الوعاء بجسم الوعاء باستخدام حشوات ومشابك تثبيت، مما يسهل عمليات الفك والصيانة، ويوفر وصولًا أكثر سهولة إلى نظام التحريك
تتوفر المفاعلات المبطنة بالزجاج من النوع K بسعات تتراوح من 50 إلى 16,000 لتر، مما يجعلها أكثر ملاءمة لعمليات الإنتاج ذات السعات الصغيرة والمتوسطة، بينما صُممت المفاعلات من النوع F للإنتاج الصناعي متوسط وكبير الحجم، وتتوفر بسعات تتراوح من 1,500 إلى 90,000 لتر. لذلك، تعد مفاعلات النوع F أكثر ملاءمة لعمليات الإنتاج ذات الكميات الكبيرة في الصناعات الكيميائية، والدوائية، وصناعة المبيدات الزراعية
يمكن تجهيز كلا النوعين من المفاعلات المبطنة بالزجاج بأنظمة التحريك، وأنظمة نقل الحرارة، والتجهيزات المرتبطة بها، ويتم اختيار الطراز المناسب وفقًا لطاقة الإنتاج، ومتطلبات الصيانة، ومتطلبات التحريك، وظروف التشغيل والعملية الإنتاجية

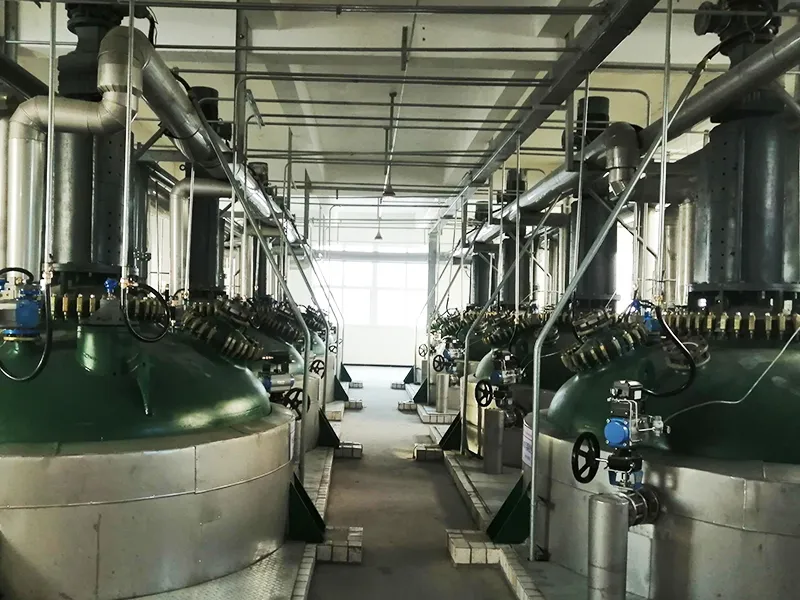

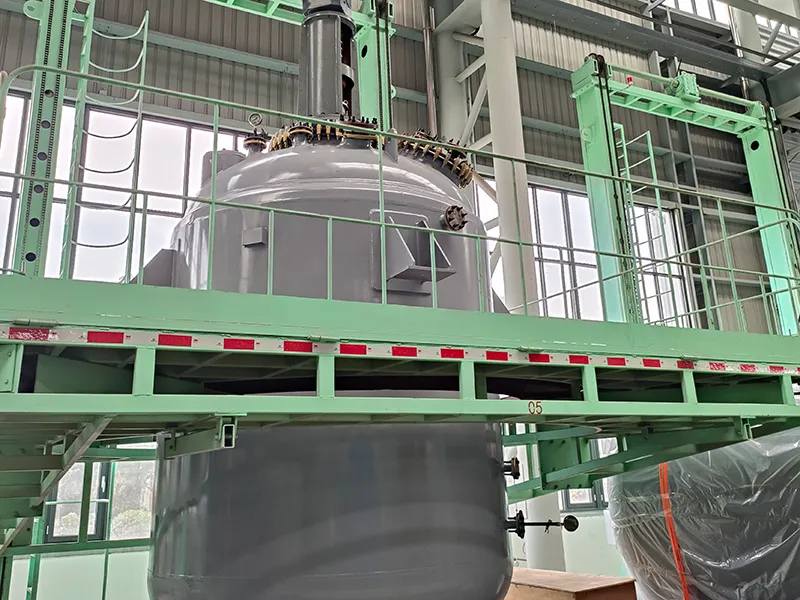

التطبيقات
يستخدم المفاعل المبطن بالزجاج النوع F بشكل رئيسي في عمليات التفاعل الصناعي ذات السعات المتوسطة والكبيرة، وذلك لإنتاج الأدوية، والمبيدات الحشرية والمواد الكيميائية الزراعية، والمواد الكيميائية الدقيقة، والمواد الكيميائية الأساسية، والأصباغ والملونات، وغيرها من المنتجات الكيميائية
وبناءً على طبيعة المواد وظروف التفاعلات المحددة، يمكن استخدام المفاعل المبطن بالزجاج في عمليات التخليق الكيميائي، والأسترة، والتكثيف، والتحلل المائي، والبلمرة، والتعادل، والكلورة، وغيرها من عمليات التفاعل والخلط والتحكم في درجات الحرارة للمواد المسببة للتآكل
يجب تحديد مدى ملاءمة استخدام المعدات المبطنة بالزجاج في عملية إنتاج معينة وفقًا لـتركيب المواد، وتركيزها، ودرجة حرارتها، وضغط التشغيل، وظروف التفاعل الفعلية
