أنابيب ووصلات مركبة بالزجاج

إننا في شركة Taiji نقوم بتوريد عدد كبير جدا من الوصلات والأنابيب المبطنة بالزجاج أو معدات الوصل والمواسير المبطنة بالزجاج. إنها الخيار الأفضل لنظام الأنابيب المبطنة بالزجاج لخزاناتكم ومفاعلاتكم الكيماوية، وذلك باعتبار بناء هيكلها ذي الجودة العالية، وخلوها من الثوقب المتناهية الدقة وخضوعها لاختبارات الفلطية العالية من أجل تجنب التسربات الخطيرة. بالإضافة إلى كل هذا، يمكننا أن نصنع أجزاء أخرى خاصة خسب حاجيات الزبائن.

صور المنتجات

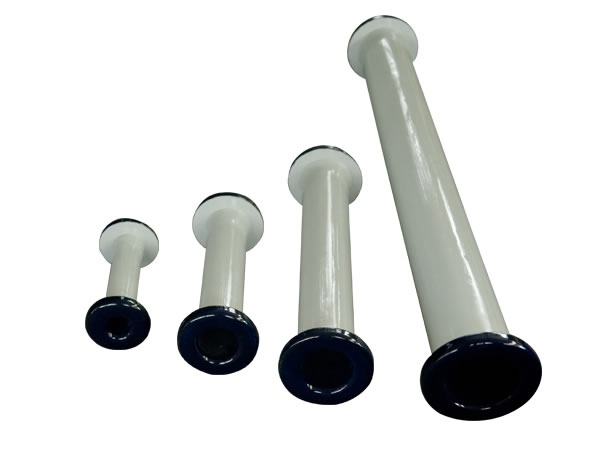

  • أنبوب مبطن بالزجاج

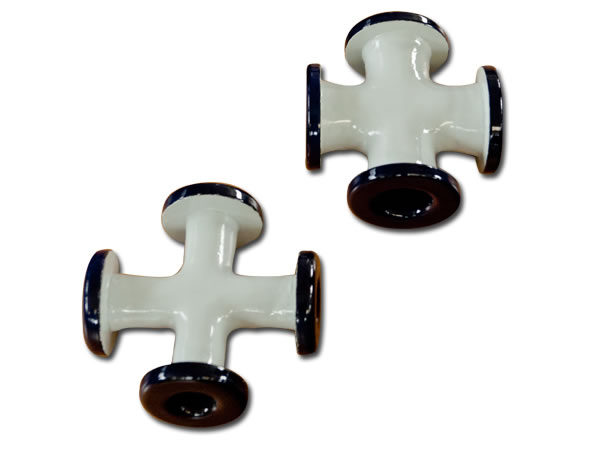

  • وصلة على شكل صليب مبطنة بالزجاج

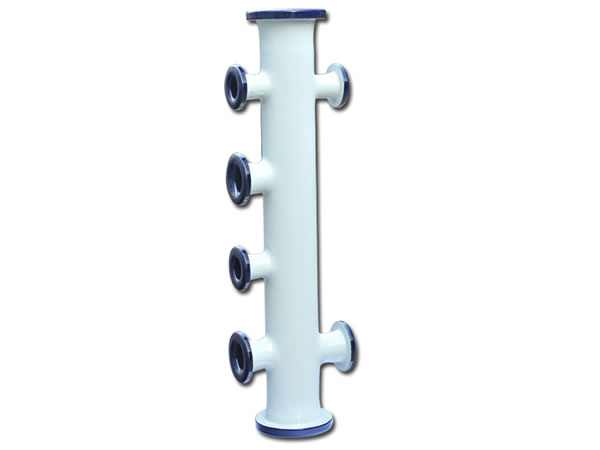

  • أنبوب مبطن بالزجاج

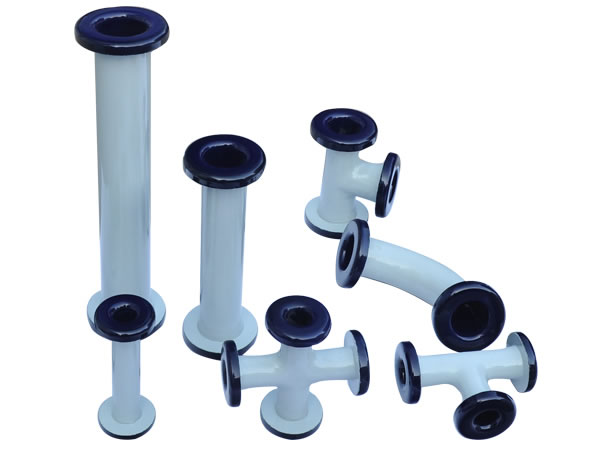

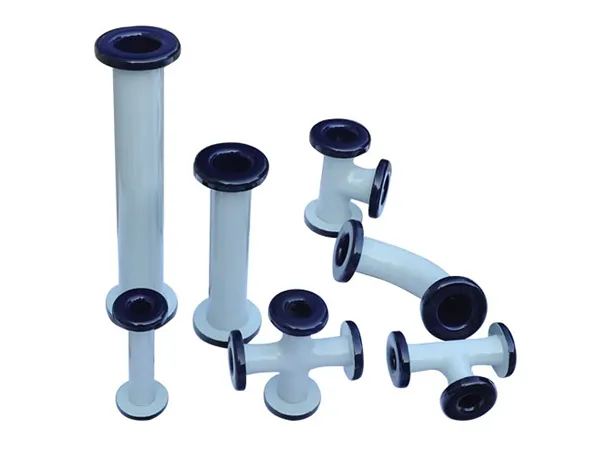

  • وصلات أنبوب مبطنة بالزجاج
رسومات تصميم الوصلات والأنابيب المبطنة بالزجاج

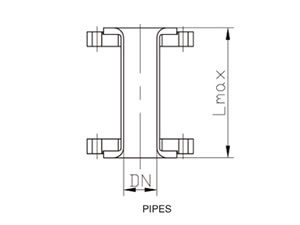

أنبوب مستقيم مبطن بالزجاج
أنبوب مستقيم (ملمتر)
DN 32 40 50 65 80 100 125 150 200 250
L max. 500 100 1500 1500 1500 1500 1500 2000 2000 2000

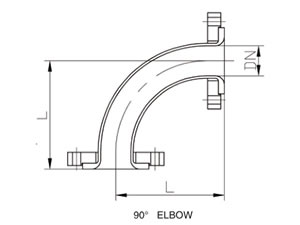

مرفق بـ 90 درجة مبطن بالزجاج
مرفق 90° (ملمتر)
DN 32 40 50 65 80 100 125 150 200 250
L 105 110 125 135 145 155 175 200 260 310

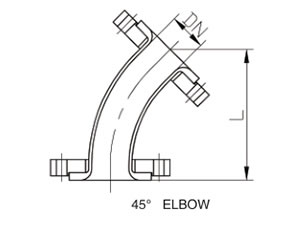

مرفق بـ 45 درجة مبطن بالزجاج
مرفق 45° (ملمتر)
DN 32 40 50 65 80 100 125 150 200 250
L 114 118 128 135 143 155 169 191 235 274

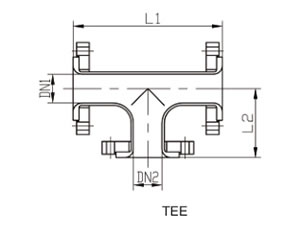

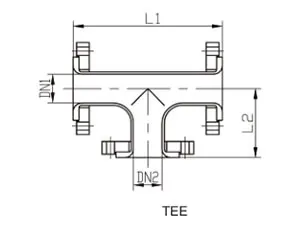

وصلة على شكل T مبطنة بالزجاج
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200 250
32 210/90
40 220/95 220/100
50 240/100 240/105 240/120
65 260/105 260/110 260/115 260/130
80 280/110 280/115 280/120 280/130 280/140
100 310/125 310/130 310/135 310/140 310/155
125 340/145 340/150 340/155 340/160 340/170
150 390/160 390/165 390/175 390/180 390/195
200 460/195 460/200 460/210 460/220 460/230
250 540.23 540/235 540/245 540/250 540/270

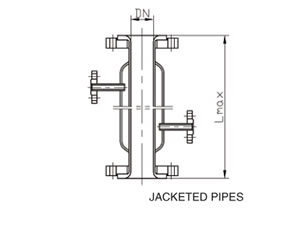

أنبوب مستقيم مبطن بالزجاج بقميص
أنابيب بقميص (ملمتر)
DN 32 40 50 65 80 100 125 150 200 250
L max. 500 1000 1000 1500 1500 1500 1500 2000 2000 2000

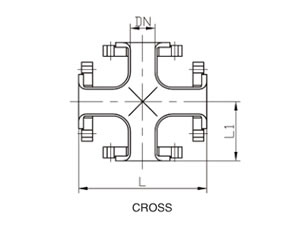

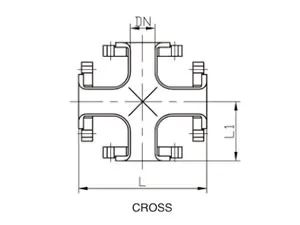

وصلة على شكل صليب مبطنة بالزجاج
وصلة على شكل + (ملمتر)
DN 32 40 50 65 80 100 125 150 200 250
L 210 220 220 260 280 310 340 390 460 540
L1 105 110 120 130 140 155 170 195 230 270

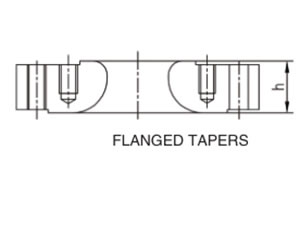

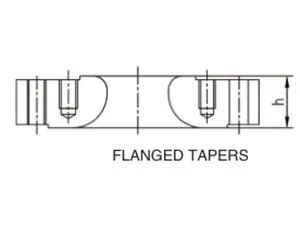

فلنجة بالزجاج المبطن
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 35
50 35 35
65 35 35 35
80 35 35
100 45 45 45
125 45 45 45 45
150 45 45 45 45
200 45 45 45 45
250 45 45 45 45

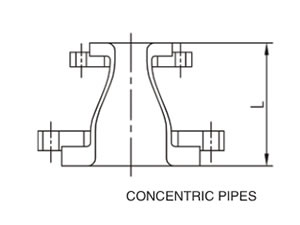

وصلات بفلنجات متراكزة مبطنة بالزجاج
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100 190 190 190 190
125 210 210 210 210
150 230 230 230 230
200 250 250 250
250 280 280 280 280

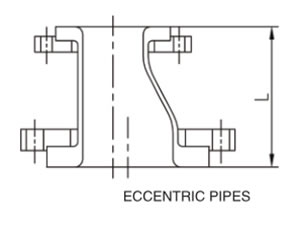

وصلات بفلنجات غير متراكزة مبطنة بالزجاج
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100 190 190 190 190
125 210 210 210 210
150 230 230 230 230
200 250 250 250
250 280 280 280 280

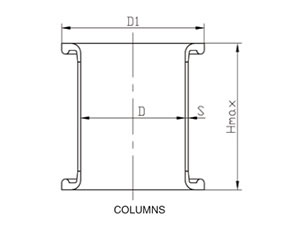

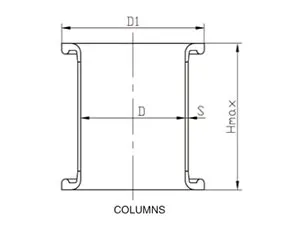

عمود أنبوبي مبطن بالزجاج
القطر الإسمي D D1 S H (حد أقصى) الوزن المرجعي (كلغ)
300 300 400 8 1500 121
400 400 500 8 2000 195
500 500 600 8 2500 293
600 600 700 8 3000 290
700 700 800 10 3000 585
800 800 900 10 3000 676
900 900 1000 10 3000 770
1000 1000 1100 12 3000 1015
1100 1100 1220 12 3000 1114
1200 1200 1320 12 3000 1210
1300 1300 1430 14 3000 1527

يمكنكم الاتصال بنا في أي وقت من أجل الحصول على كل ما ترغبون فيه من معطيات وتفاصيل حول مختلف منتجاتنا. إننا نتطلع إلى التعامل معكم.
