مفاعل مبطن بالزجاج، نموذج التسخين الكهربائي

إن المفاعل المبطن بالزجاج نموذج التسخين الكهربائي، أوالمفاعل المسخن بالكهرباء, أو المفاعل الكيماوي، أو المفاعل عبارة عن أحد معدات معالجة المواد الكيماوية يتم استخدامها من أجل الزيادة في قيمة التفاعل الكيماوي الأصلية والوصول إلى نتائج كيماوية أفضل وبأقل التكاليف الممكنة. ويمكن إبراز أهم السمات الأساسية لهذا المفاعل كما يلي:

المميزات
1. إن هذا المفاعل المبطن بالزجاج الذي تقوم شركة Taiji بإنتاجه يتميز بسرعة التسخين، وبمقاومة عالية للصدإ ولدرجات الحرارة العالية، وبأداء ممتاز على مستوى النظافة، والحفاظ على البيئة وسهولة النتشغيل.
2. إنه نوع جديد من معدات المعالجة المبطنة بالزجاج مصنوع باعتماد التكنولوجيا المتاحة في هذا المجال سواء على الصعيد الوطني أو الدولي. ويتم استخدامه بشكل واسع في تصنيع الأدوية، والمواد الكيماوية، والمواد الغذائية، والمضافات الغذائية، والصناعات الخفيفة وغيرها من الميادين.
3. يتكون هذا المفاعل من الهيكل، والغطاء، والمحراك، والقميص، وأنبوب التسخين، والدعائم، ووحدة الإدارة، ووحدة الختم، إلخ. ويمكن تحديد المواد وفتحات السكب حسب الطلبات الخاصة للزبائن.
4. إن هذا المفاعل يستخدم المينا TJ09 العالية الأداء، والتي يتم طلاؤها على السطح الداخلي للمفاعل بواسطة تكنولوجيا متطورة في هذا المجال، وهو ما يضمن مقاومة ممتازة للصدإ، وللصدمات الميكانيكية، وللتقلبات الكبيرة والحادة في درجات الحرارة، كما يضمن كذلك متانته الممتازة.
5. إننا نقدم نطاقا واسعا من المفاعلات المبطنة بالزجاج والتي تأتي في مواصفات مختلفة. وتتضمن بعض من هذه النماذج ما يلي: K50L، و K100L، وK200L، وK300L، وK500L، وK1000L، وK1500L، وK2000L، وK3000L، وK4000L، و K5000Lوغيرها.

طريقة الاشتغال
يستخدم هذا المفاعل المبطن بالزجاج شريط تسخين كهربائي من أجل نقل الزيت في القميص. وعندما ترتفع درجة الحرارة إلى المستوى المرغوب فيه، سيتم توقيف عمل شريط التسخين حتى يتم الاحتفاظ بدرجة الحرارة في المستوى المطلوب.

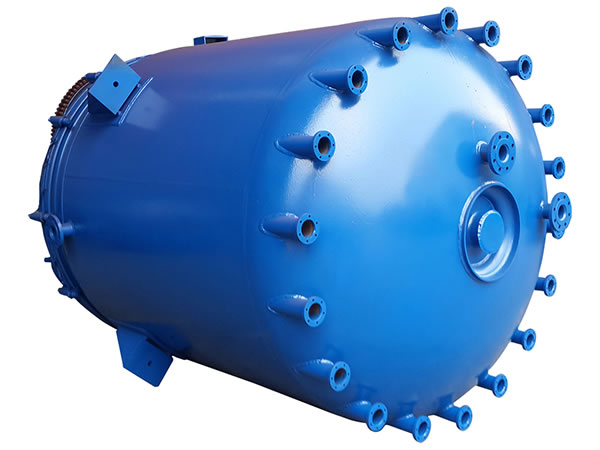

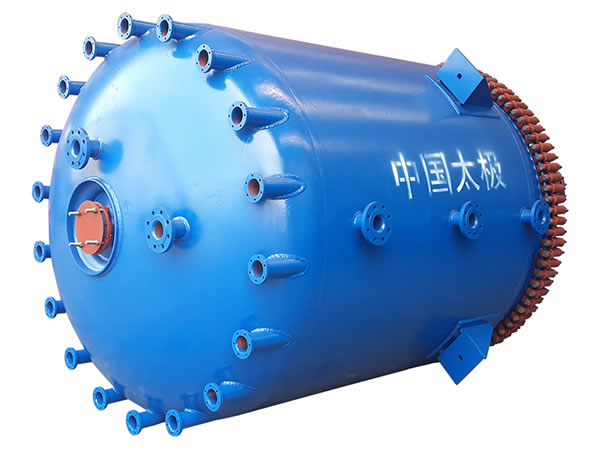

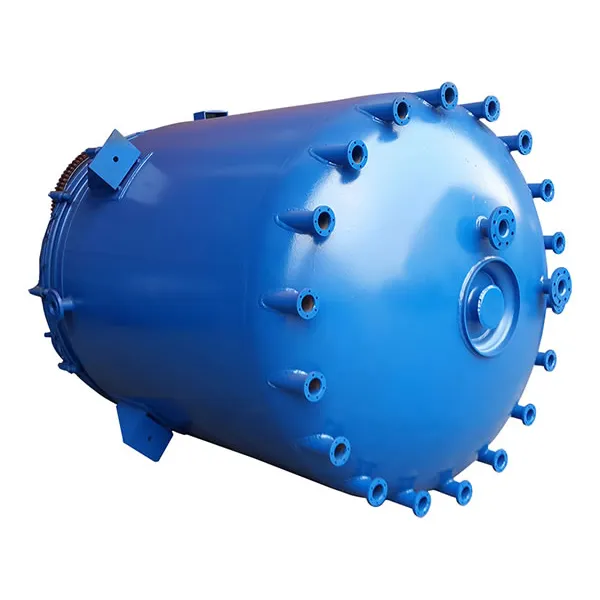

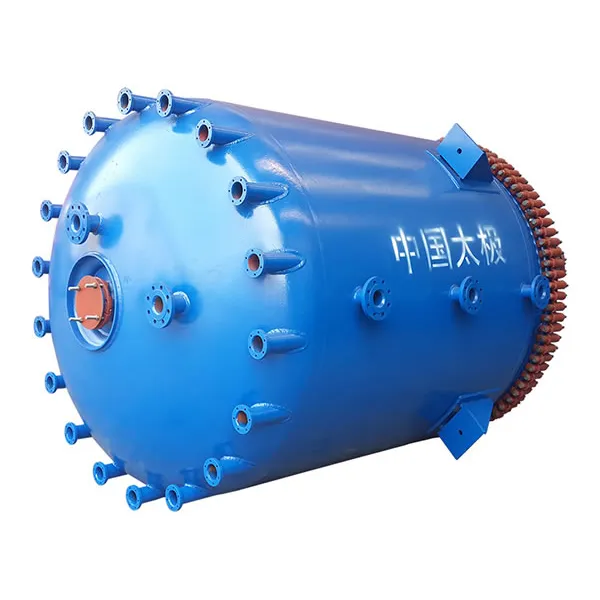

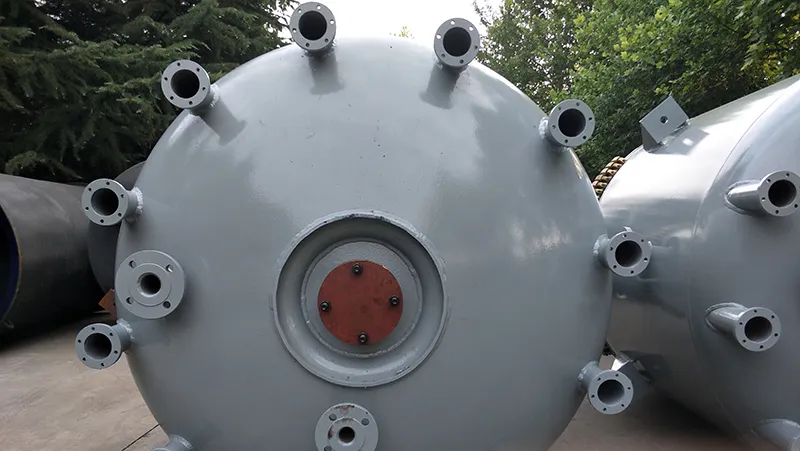

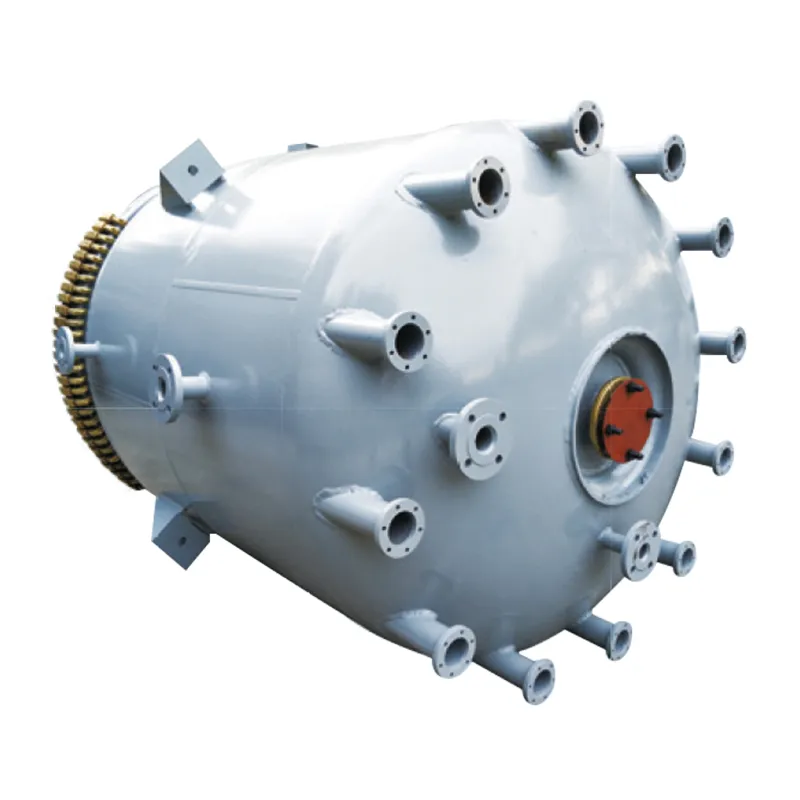

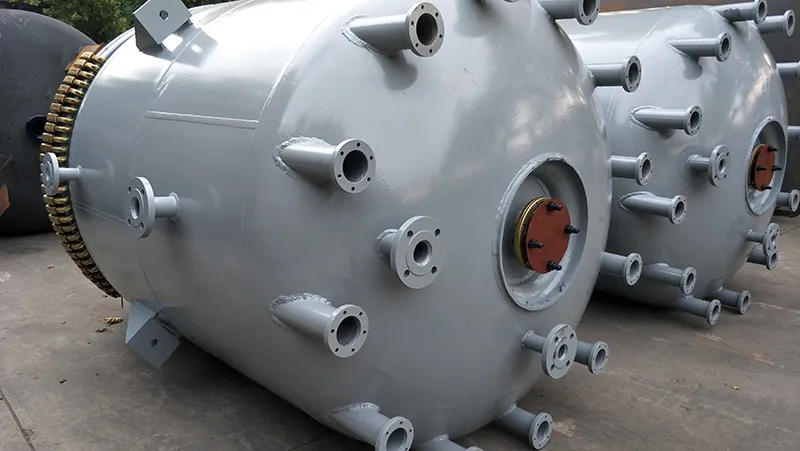

العينات
البرامترات التقنية

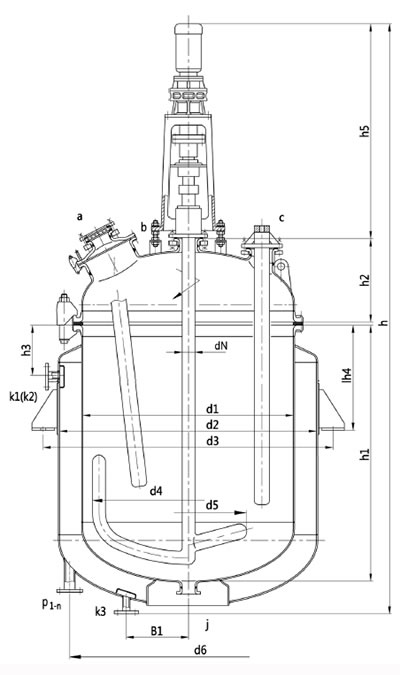

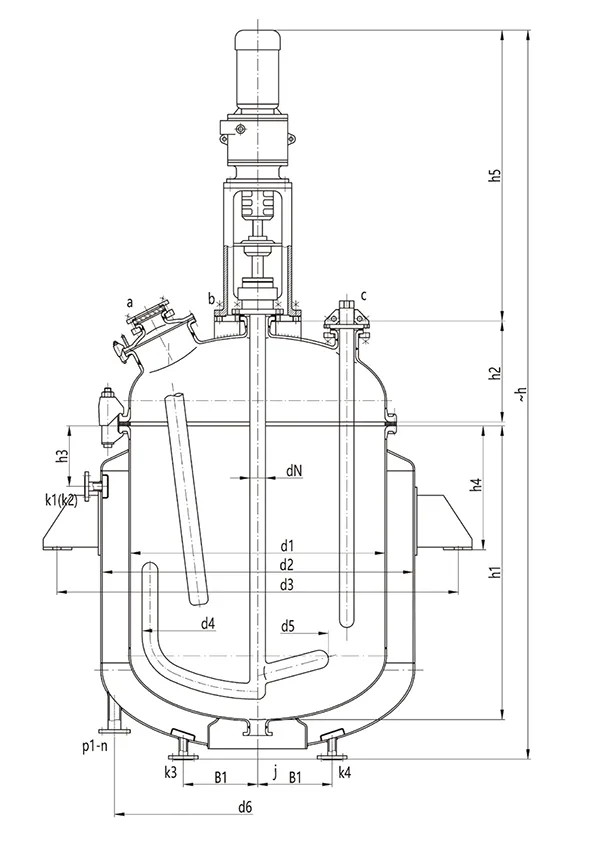

رسم التصميم
الوعاء الداخلي القميص
الضغط
(MPa)
0.4/0.6/1.0 ATM
درجة الحرارة
( ℃ )
-19 ℃ /200℃ -19 ℃ /200℃
الوحدة: ملمتر
المواصفات K50L K100L K200L K300L K500L K1000L K1500L K2000L K3000L K4000L K5000L
السعة الإسمية (لتر) 50 100 200 300 500 1000 1500 2000 3000 4000 5000
السعة الإجمالية (لتر) 102 180 325 483 743 1616 2172 2640 4170 5140 6470
السعة المحسوبة (ملاحظة 1) (لتر) 71 128 247 369 588 1244 1714 2180 3370 4334 5443
سعة القميص (لتر) 84 115 174 218 307 476 300 387 461 774 73
مساحة التبادل الحراري (متر مربع) 0.34 0.66 1.26 1.75 2.64 4.55 5.76 7.23 9.33 11.85 13.74
الوزن المرجعي (كلغ) 446 527 697 966 1174 1885 2280 2535 3555 4055 4940
الأبعاد الأساسية d1 500 600 700 800 900 1200 1300 1300 1600 1600 1750
d2 700 800 900 1000 1100 1400 1450 1450 1750 1750 1900
d3 809 918 1028 1130 1230 1571 1622 1622 1964 1964 2152
d6 608 708 810 910 1010 1312 1389 1389 1690 1690 1840
h 1835 1980 2245 2595 3035 3500 3700 4050 4210 4650 4820
h1, h2… نفس مواصفات المفاعلات المبطنة بالزجاج نوع K
فتحة سكب DN a, b, c, d… فتحات السكب الموصولة بالقميص تتمتع بنفس ميزات المفاعلات المبطنة بالزجاج من نوع K
فتحة سكب DN للقميص p 65 65 65 65 65 65 65 65 65 65 65
p1-n p1-4 p1-6 p1-6 p1-6 p1-9 p1-12 p1-12 p1-12 p1-15 p1-15 p1-18
k1, k2… إن حجم فتحات السكب لديها هو نفسه حجم فتحات السكب لدى المفاعلات المبطنة بالزجاج نوع K
الإدارة DN 40 40 50 65 65 80 80 80 95 95 95
h5 950 950 953 1170 1170 1320 1320 1320 1360 1360 1360
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
