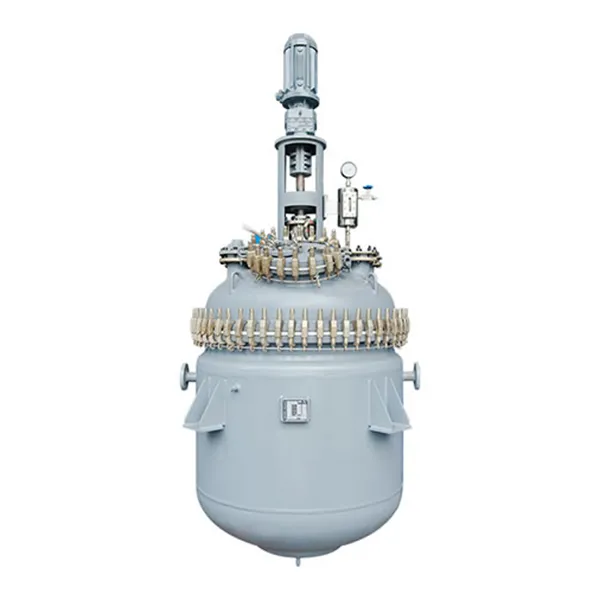

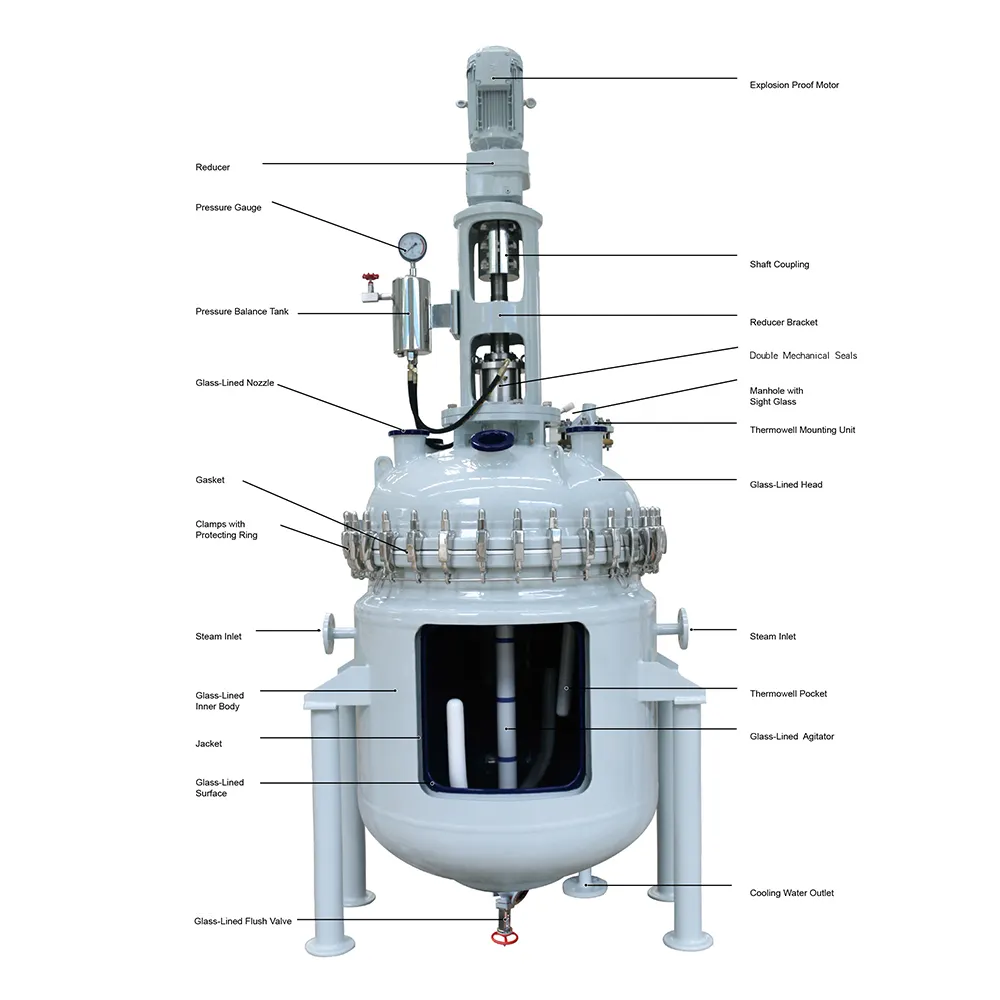

مفاعل مبطن بالزجاج، نموذج K

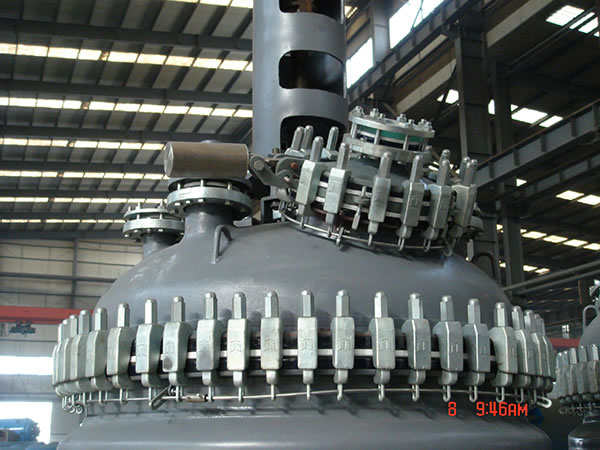

  • المشابك

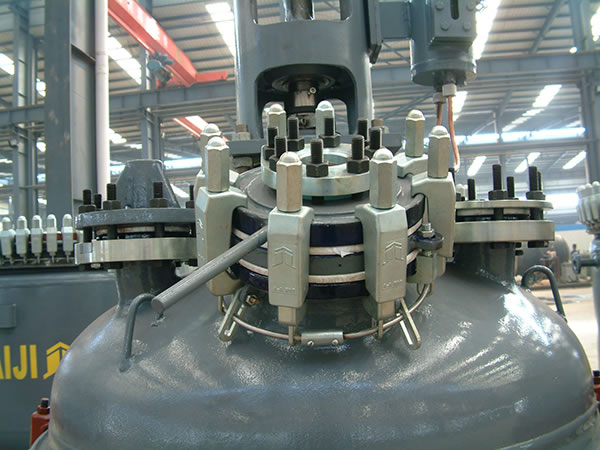

  • الفتحة
  • التركيب
  • الاختبار النهائي
البرامترات التقنية
تصميم المفاعل المبطن بالزجاج K50L-K500L
الوعاء الداخلي

القميص

الضغط
( MPa )
0.4/0.6/1.0 0.6/1.0
درجة الحرارة
( ℃ )
-19 ℃ /200 ℃ -19 ℃ /200 ℃
الرمز الاستخدام
a الفتحة
b فتحة المحراك
c الثيرموويل Thermowell
d الفتحة الوسطى
e1,e2 زجاج الرؤية
f, g Spare
k1, k2, k3 مدخل مخرج
m ثقب تنفيس

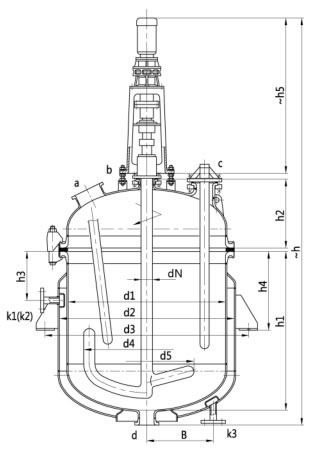

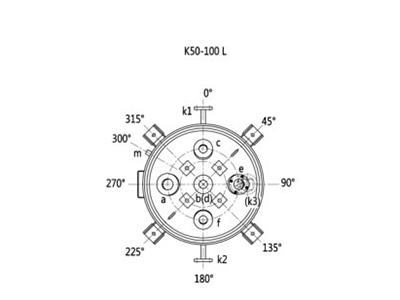

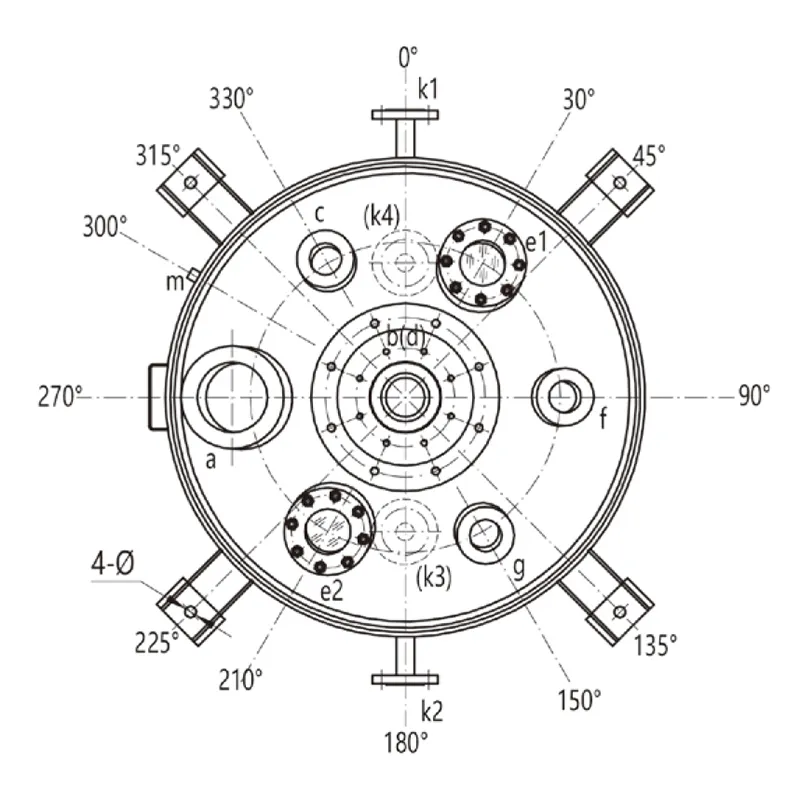

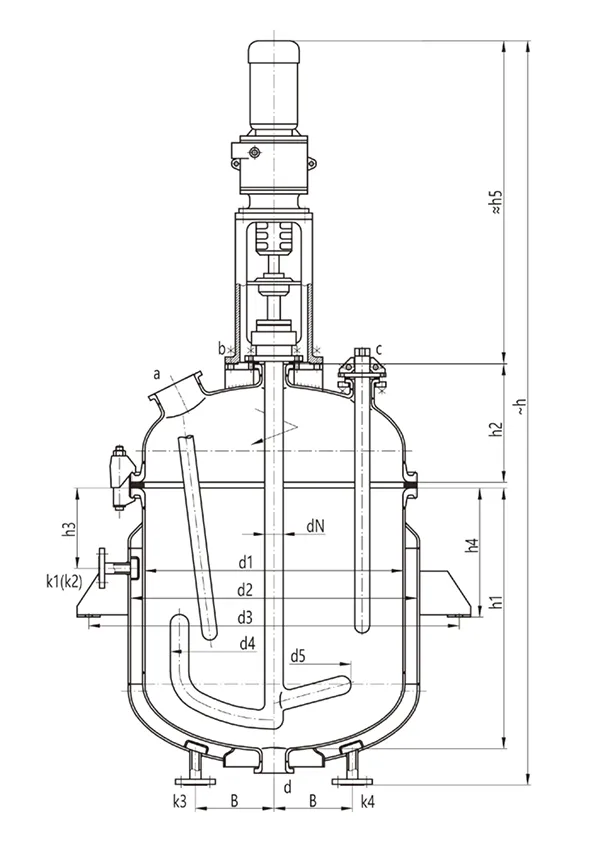

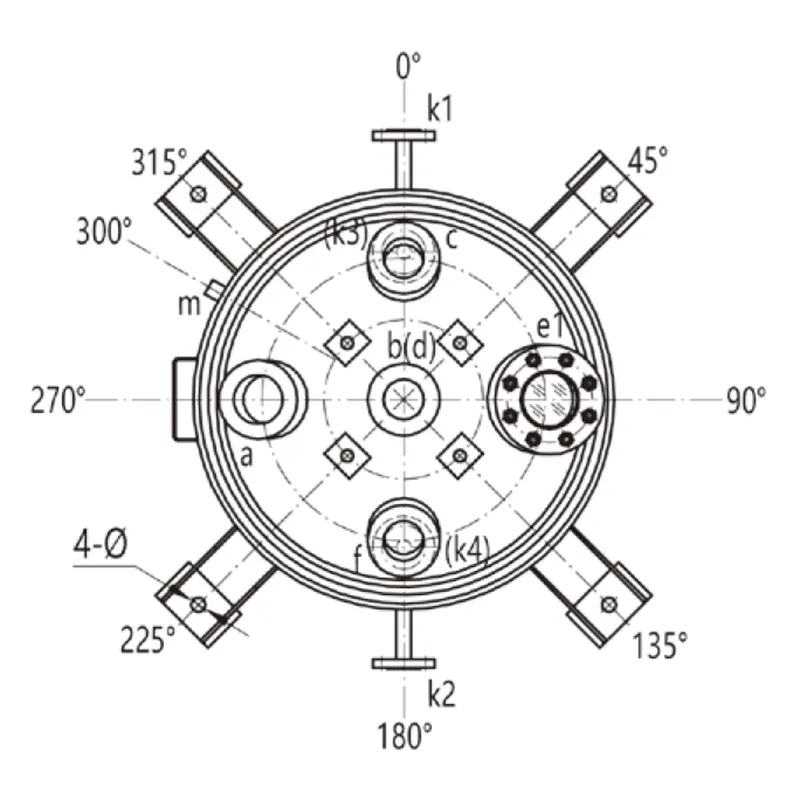

  • رسم التصميم K50L-K100L (رؤية المخطط)

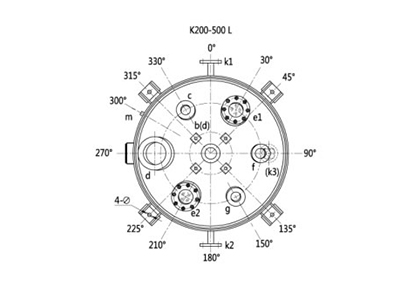

  • رسم التصميم K200L-K500L (رؤية المخطط)
الوحدة: ملمتر
المواصفات K50L K100L K200L K300L K500L
السعة الإسمية (لتر) 50 100 200 300 500
السعة الإجمالية (لتر) 102 180 325 483 743
السعة المحسوبة (ملاحظة 1) (لتر) 71 128 247 369 588
سعة القميص (لتر) 21 32 57 92 130
مساحة التبادل الحراري (متر مربع) 0.34 0.66 1.26 1.75 2.64
الوزن المرجعي (كلغ) 420 490 650 920 1140
الأبعاد الأساسية d1 500 600 700 800 900
d2 600 700 800 900 1000
d3 (ملاحظة 2) 706 816 918 1028 1130
d4 420 520 620 720 810
d5 300 300 400 500 500
h1 400 500 700 800 1000
h2 274 309 354 390 415
h3 220 250 270 280 280
h4 300 340 370 390 400
h 1785 1930 2195 2545 2985
B 250 250 250 250 270
Φ 14 18 18 23 23
فتحة سكب DN a 80 80 125 125 150
b 65 65 100 100 100
c 65 65 65 65 65
d 65 65 80 80 80
e1 65 65 65 65 80
e2 / / 65 65 80
f 65 65 80 80 100
g / / 65 65 125
فتحة سكب DN للقميص k1 20 20 25 25 32
k2 20 20 25 25 32
k3 20 20 25 25 32
m G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
الإدارة DN 40 40 50 65 65
h5 950 950 953 1170 1170
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.

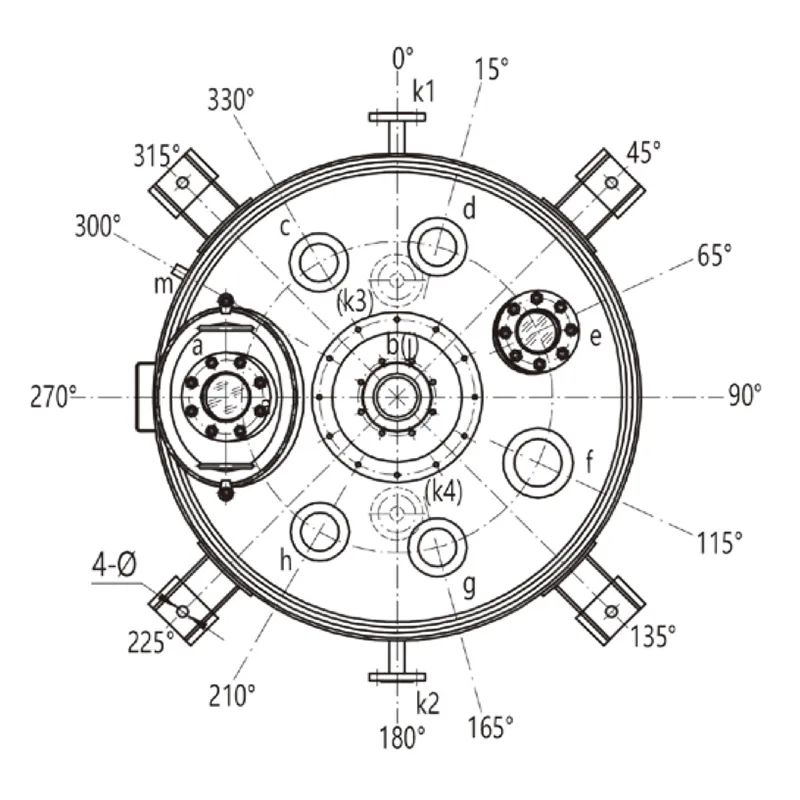

تصميم المفاعل المبطن بالزجاج K1000L-K6300L
الوعاء الداخلي القميص
الضغط
( MPa )
0.4/0.6/1.0 0.6/1.0
درجة الحرارة
( ℃ )
-19 ℃ /200 ℃ -19 ℃ /200 ℃
الاستخدام
a الفتحة
b فتحة المحراك
c الثيرموويل Thermowell
d, f, g, h Spare
e زجاج الرؤية
j الفتحة الوسطى
k1,k2,k3 مدخل مخرج
n1,n2,n3 خرطوم الرش
m ثقب تنفيس

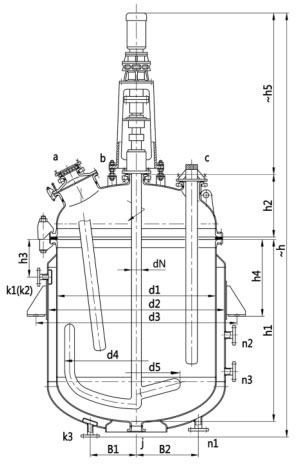

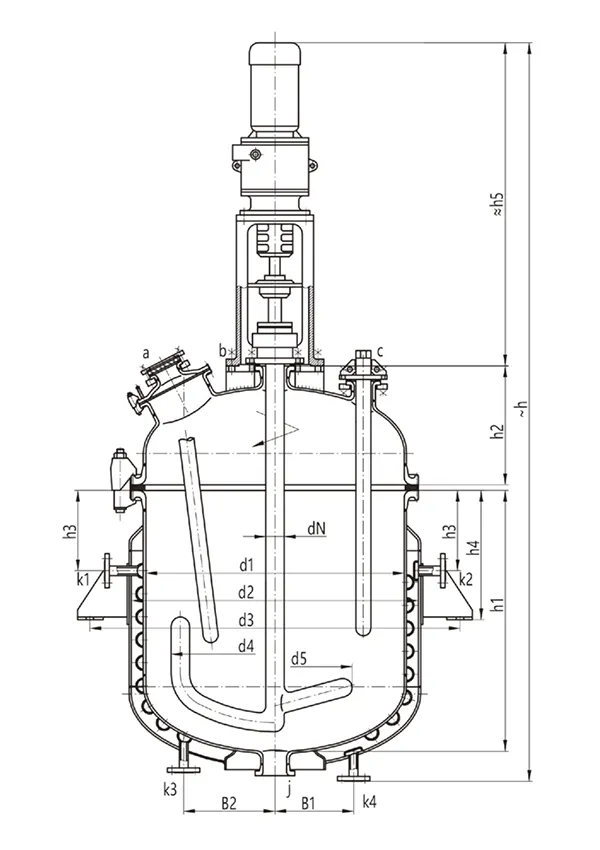

رسم التصميم K1000L-K6300L (رؤية المخطط)
الوحدة: ملمتر
المواصفات K1000L K1500L K2000L K3000L K4000L K5000L K6300L
السعة الإسمية (لتر) 1000 1500 2000 3000 4000 5000 6300
السعة الإجمالية (لتر) 1616 2172 2640 4170 5140 6470 7580
السعة المحسوبة (ملاحظة 1) (لتر) 1244 1714 2180 3370 4334 5443 6561
سعة القميص (لتر) 206 300 387 461 774 873 1027
مساحة التبادل الحراري (متر مربع) 4.55 5.76 7.23 9.33 11.85 13.74 16.43
الوزن المرجعي (كلغ) 1820 2280 2535 3555 4055 4940 5560
الأبعاد الأساسية d1 1200 1300 1300 1600 1600 1750 1750
d2 1300 1450 1450 1750 1750 1900 1900
d3 (ملاحظة 2) 1468 1622 1622 1964 1964 2152 2152
d4 1080 1180 1180 1440 1440 1580 1580
d5 700 700 700 800 800 850 850
h1 1200 1400 1830 1810 2290 2410 2875
h2 494 519 519 594 594 632 632
h3 290 330 330 340 340 340 340
h4 600 650 650 700 700 700 700
h 3450 3700 4050 4210 4650 4820 5470
B1 315 315 315 315 315 350 350
B2 / 510 510 510 510 510 510
Φ 30 30 30 30 30 30 30
فتحة سكب DN a 300×400 300×400 300×400 300×400 300×400 300×400 300×400
b 125 125 125 150 150 150 150
c 100 100 100 100 100 125 125
d 100 100 100 100 100 125 125
e 100 125 125 125 125 125 125
f 125 125 125 125 125 150 150
g 100 100 100 100 100 125 125
h 100 125 125 125 125 150 150
j 100 100 100 125 125 125 125
فتحة سكب DN للقميص k1 32 40 40 50 50 65 65
k2 32 40 40 50 50 65 65
k3 32 40 40 50 50 65 65
n1 / 50 50 65 65 65 65
n2 / 50 50 65 65 65 65
n3 / / / / 65 65 65
m G3/8'' G3/8'' G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
الإدارة DN 80 80 80 95 95 95 95
h5 1320 1320 1320 1360 1360 1360 1530
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.
تصميم المفاعل المبطن بالزجاج K8000L-K16000L
الوعاء الداخلي القميص
الضغط
( MPa )
0.2/1.0 0.6/1.0
درجة الحرارة
( ℃ )
-19 ℃ /200 ℃ -19 ℃ /200 ℃
الرمز الاستخدام
a الفتحة
b1,b2,b3,b4 مدخل مخرج
c فتحة الدخول
d فتحة المحراك
e1 الثيرموويل Thermowell
e2,g1,g2,g3,g4,k Spare
h زجاج الرؤية
m ثقب تنفيس
n فتحة التنظيف

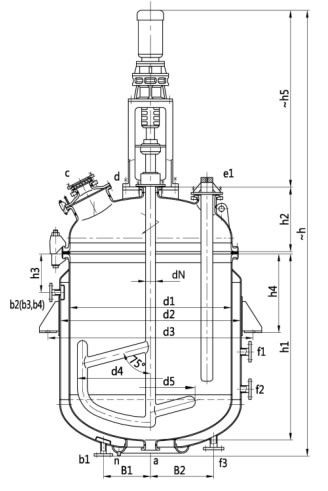

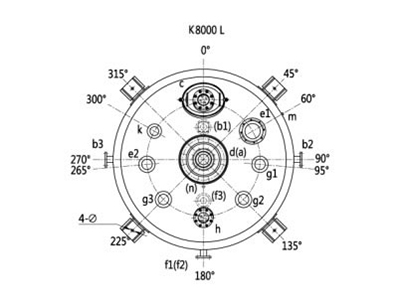

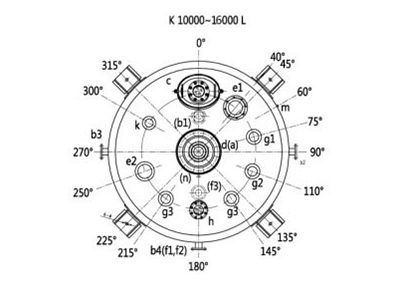

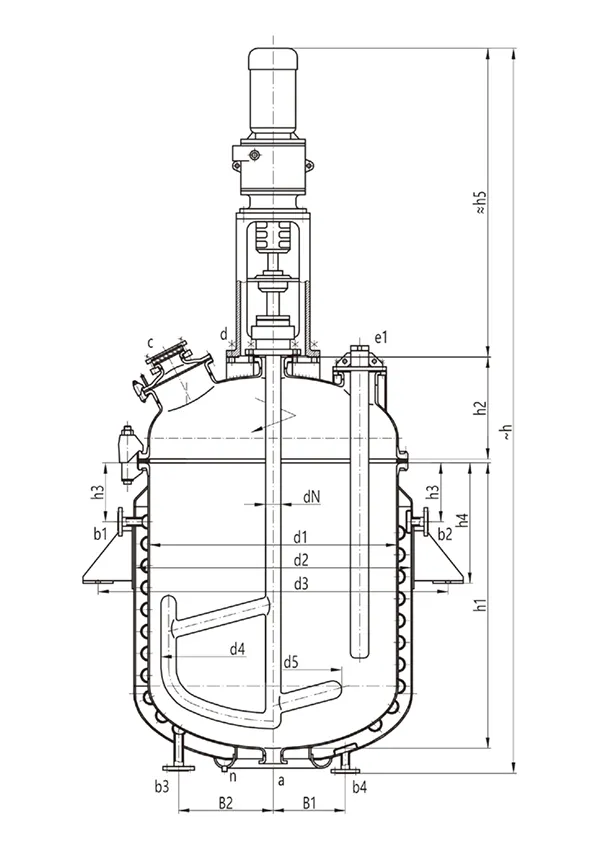

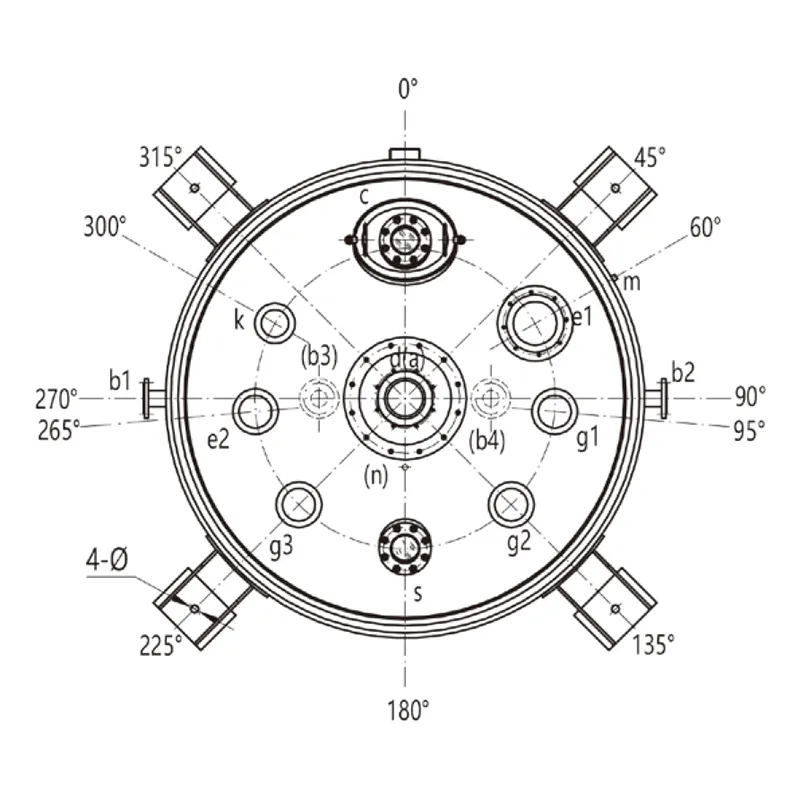

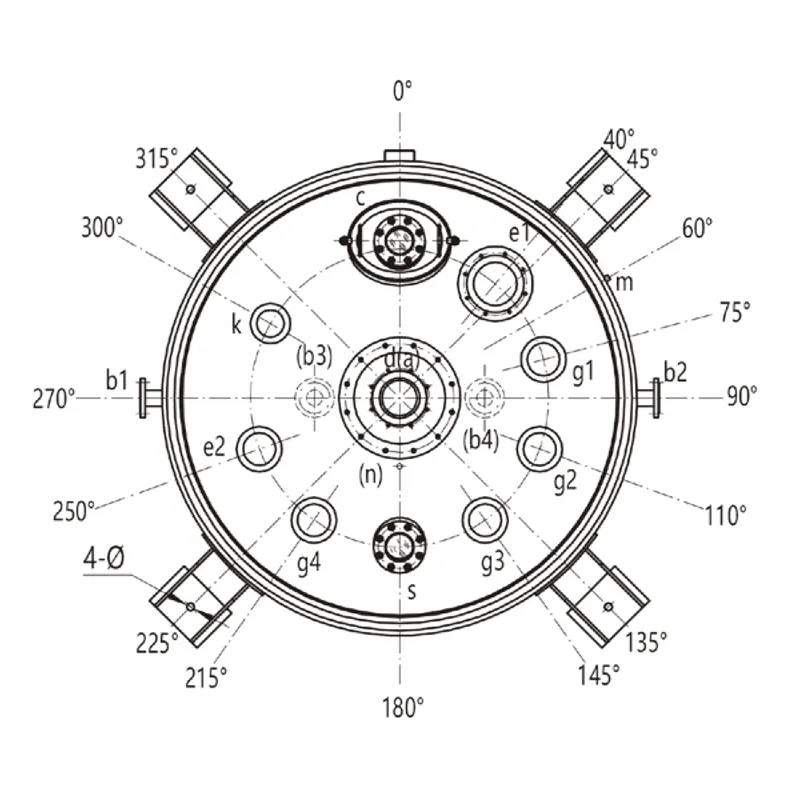

تصميم المفاعل المبطن بالزجاج K8000L-K16000L
الوحدة: ملمتر
المواصفات K8000L K10000L K12500L K16000L
السعة الإسمية (لتر) 8000 10000 12500 16000
السعة الإجمالية (لتر) 10190 12750 15250 18493
السعة المحسوبة (ملاحظة 1) (لتر) 8850 10900 13400 16680
سعة القميص (لتر) 1724 1940 2324 2500
مساحة التبادل الحراري (متر مربع) 19.6 21.54 26.5 28
الوزن المرجعي (كلغ) 7810 8720 10155 11700
الأبعاد الأساسية d1 2000 2200 2200 2400
d2 2200 2400 2400 2600
d3 (ملاحظة 2) 2452 2704 2704 2908
h1 3000 3060 3720 3740
h2 710 770 770 825
h3 380 400 400 460
h4 830 850 850 900
B1 400 470 470 470
B2 510 550 550 550
Φ 30 36 36 36
فتحة سكب DN a 125 150 150 150
c 300×400 300×400 300×400 450
d 200 200 200 200
e1 200 200 200 200
e2 150 200 200 200
g1 150 150 150 150
g2 150 150 150 150
g3 150 150 150 150
g4 / 150 150 150
h 125 125 125 125
k 125 125 125 125
فتحة سكب DN للقميص b1 65 80 80 100
b2 65 80 80 100
b3 65 80 80 100
b4 / 80 80 100
f1 65 80 80 100
f2 65 80 80 100
f3 65 80 80 100
m G3/4'' G3/4'' G3/4'' G3/4''
n G1/2'' G1/2'' G1/2'' G1/2''
الإدارة DN 110 110 110 130
h5 1375 1375 1375 1995
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.
عينات

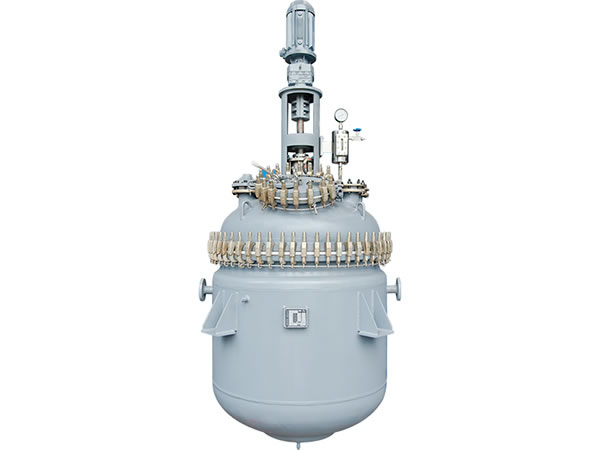

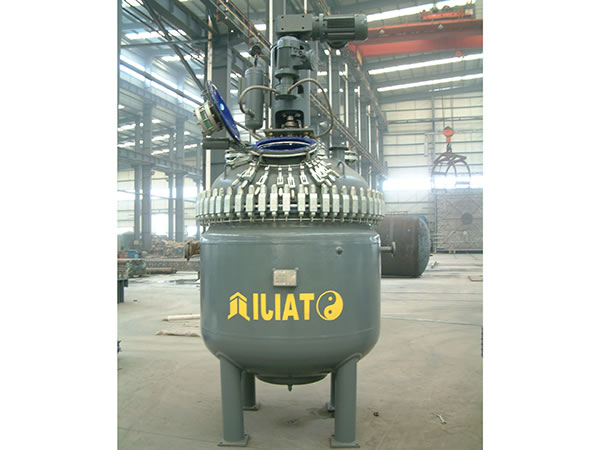

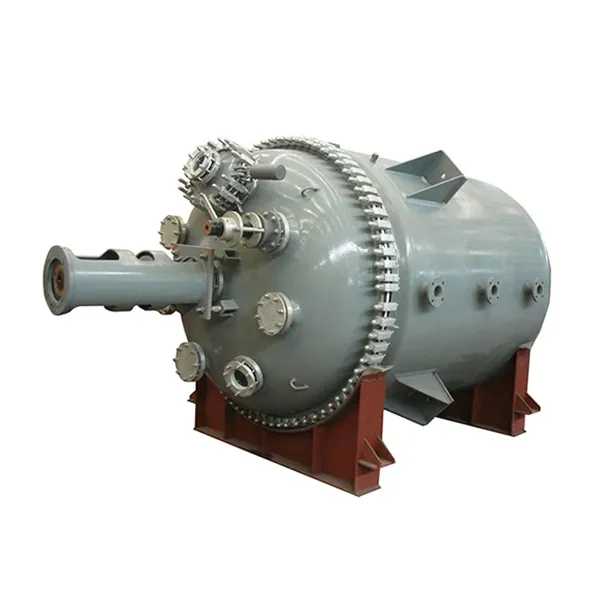

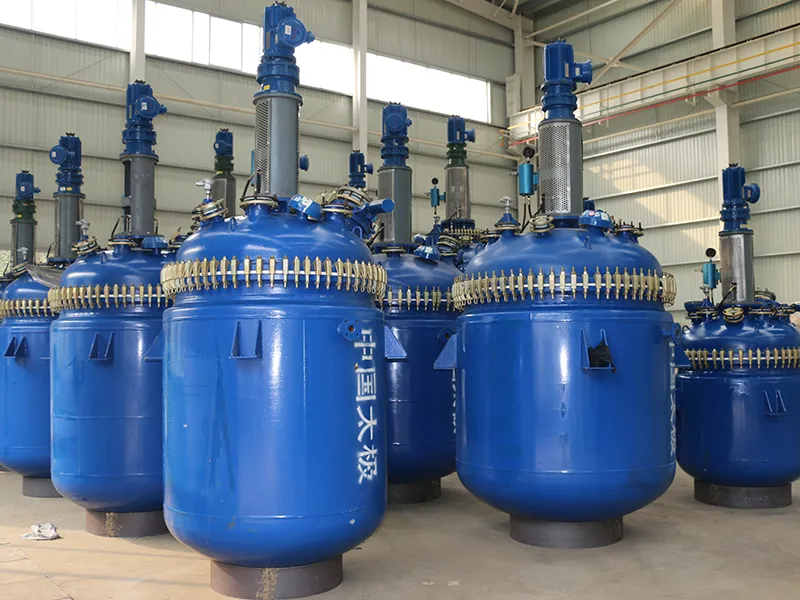

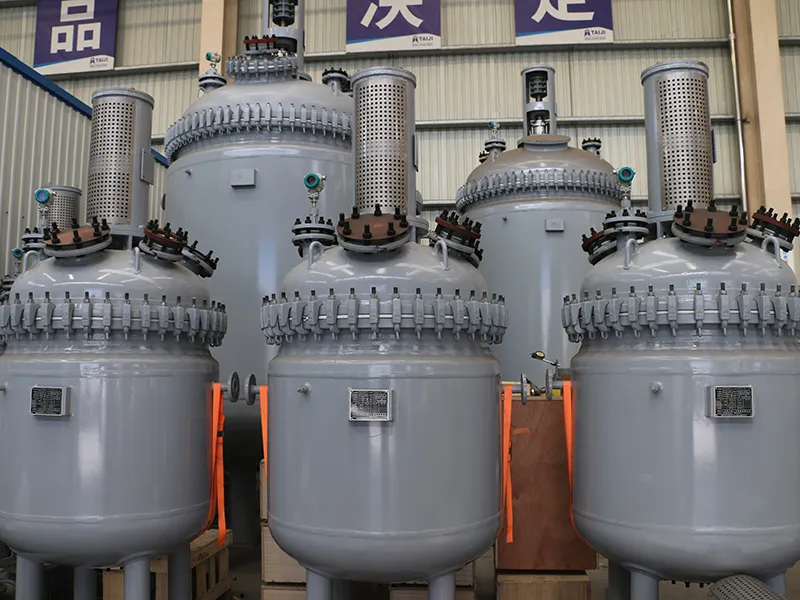

  • المظهر الأمامي

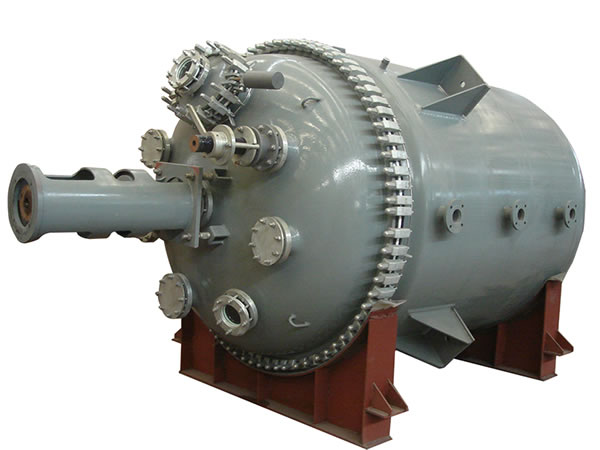

  • المظهر الجانبي

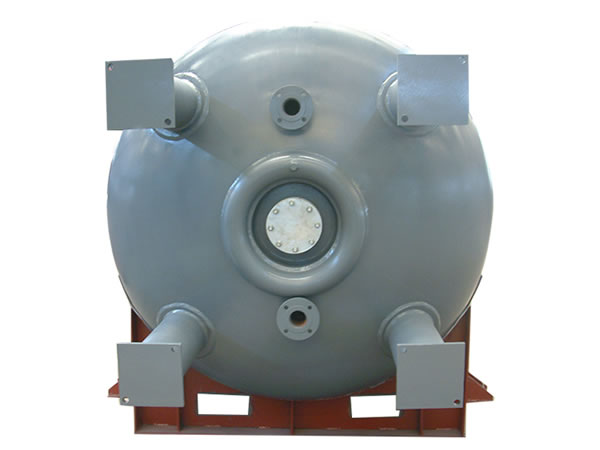

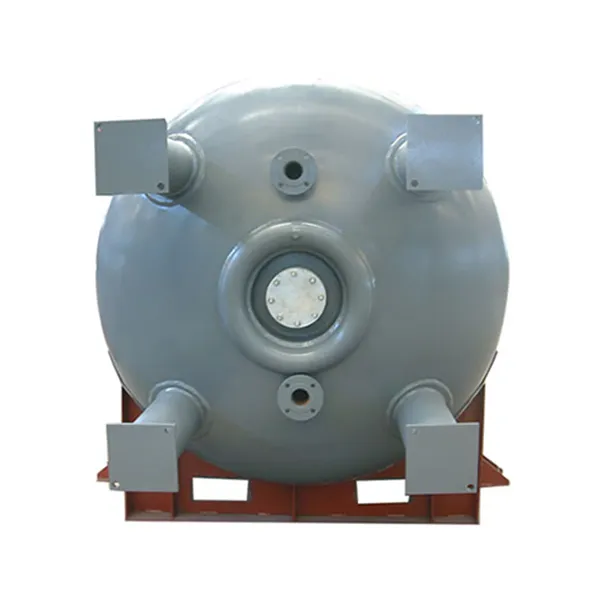

  • المظهر السفلي

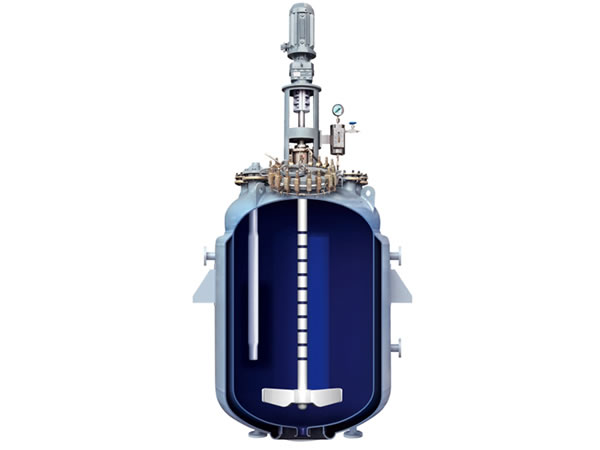

  • مظهر التقاطع

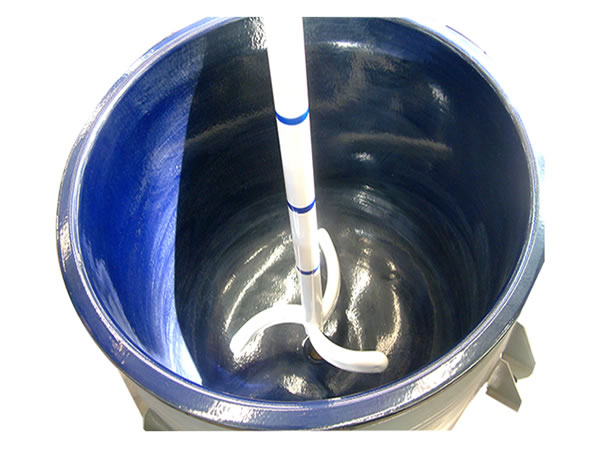

  • المظهر الداخلي

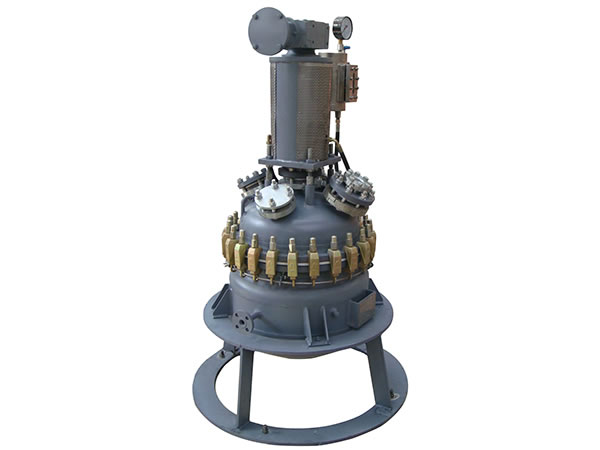

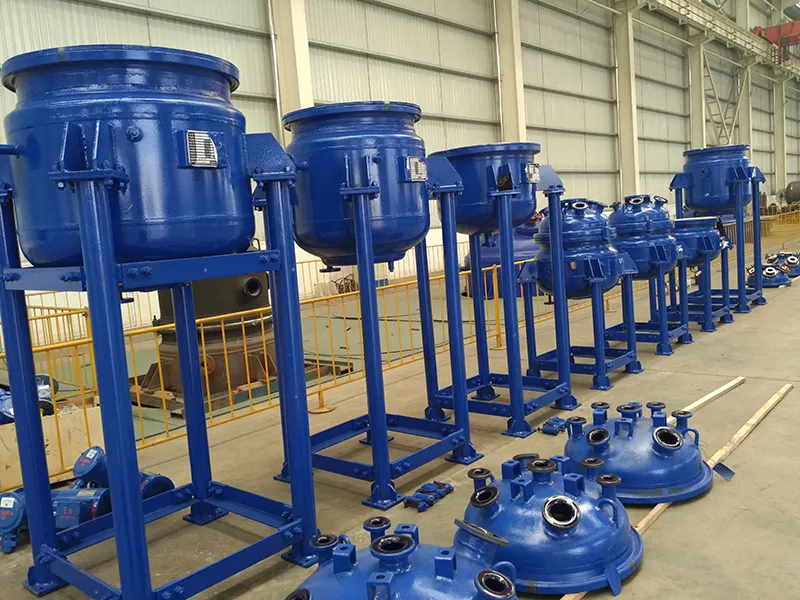

  • مفاعل مبطن من النوع الصغير

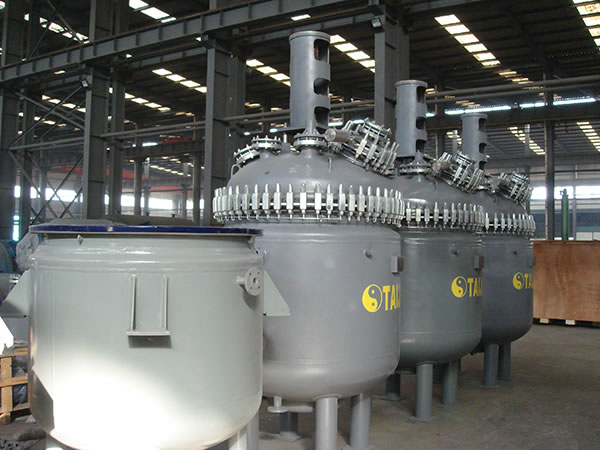

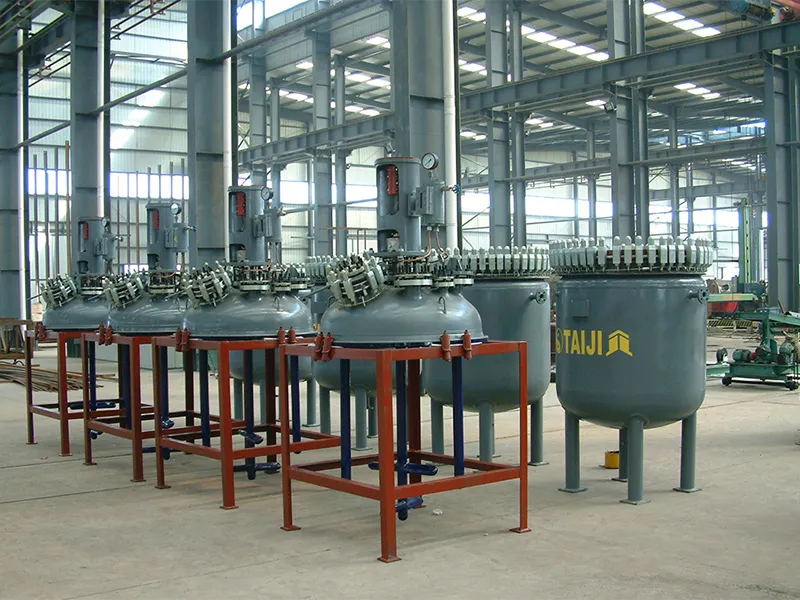

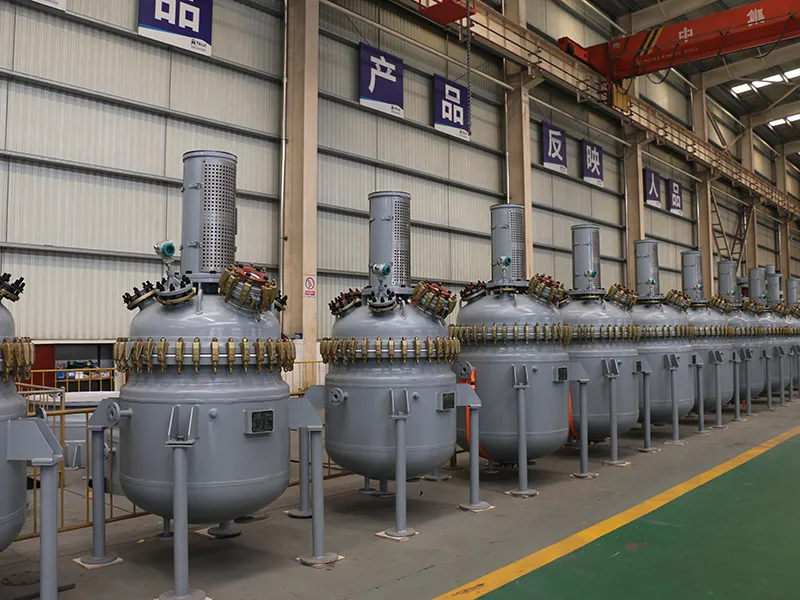

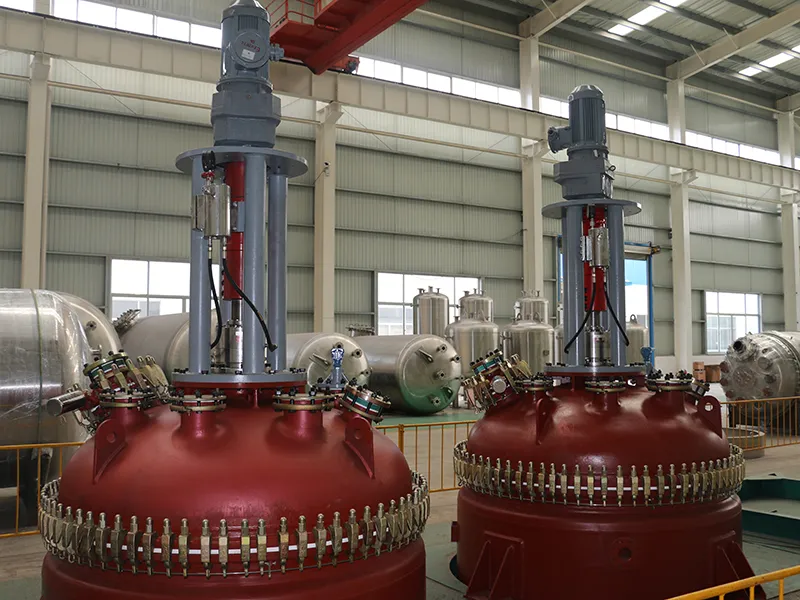

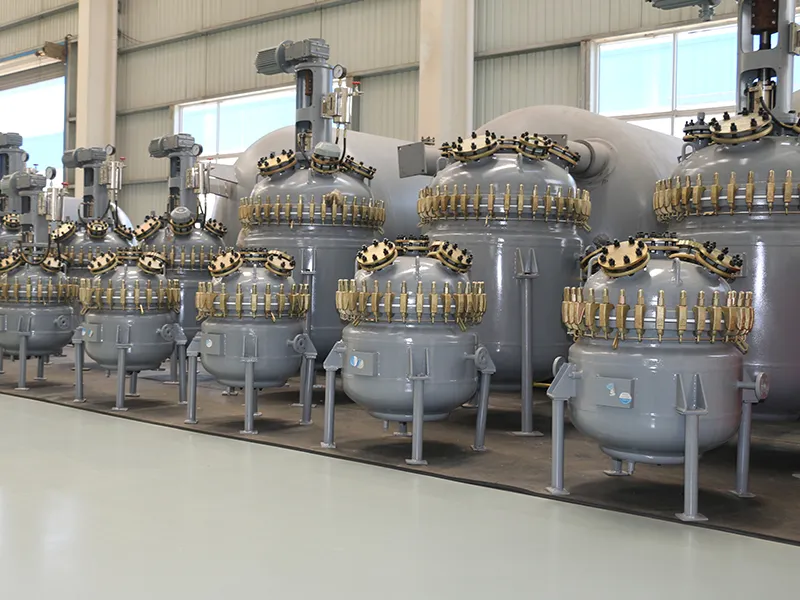

  • خط الإنتاج
